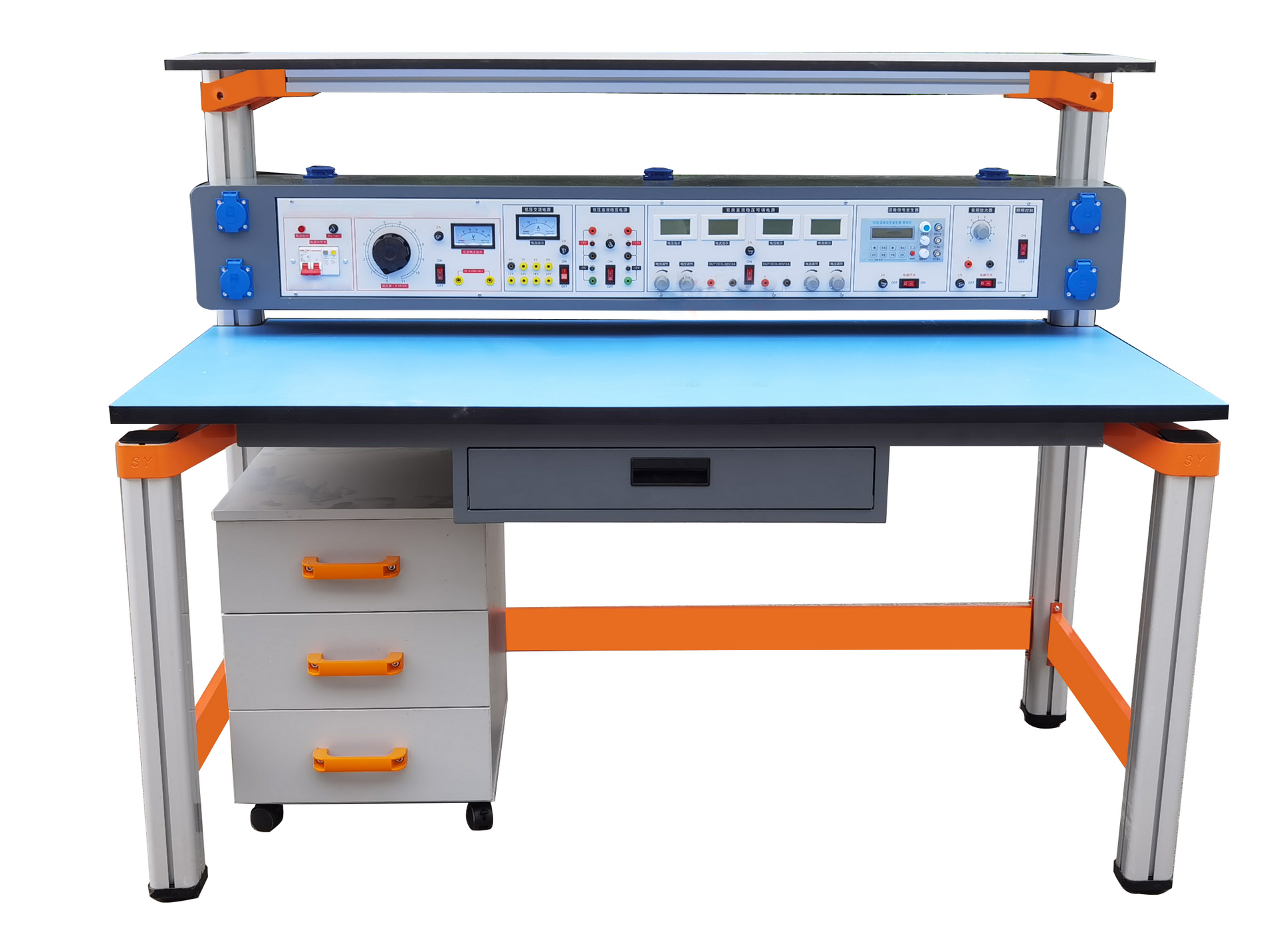

LGDL-C02型數字電路應用創新實驗裝置

一、產品的特點
LGDL-C02型 數字電路應用創新實驗裝置具有較完善的安全保護措施，較齊全的功能。數字電路應用創新實驗裝置實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。數字電路應用創新實驗裝置實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、適用范圍
適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺和實驗操作桌結構及功能
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
   A組:一臺0.5KVA單相0～250V輸出。
   B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
   C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
   D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
★ 1.2功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 ≥10V
輸出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
頻率范圍 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度電位器調節，正弦波輸出具有20db,40db衰減
方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍 100MHz，自動換檔
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
四、設備的構成、配備及實驗項目
（一）構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
3、示教控制臺1臺：
（1）由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
五、設備配置清單（以二十四座為例）

序號	配置名稱	型號規格	單位	數量	備注
1	教師主控臺		套	1	具有控制學生電源功能
2	學生機頭		臺	12
3	學生桌		個	12	含模電透明創新實驗?zāi)K（詳見清單）
4	學生桌面板		塊	12
5	絕緣皮		張	13
6	凳子		張	25

透明創新實驗?zāi)K配置清單

模塊名稱	型號/規 格	數 量	備注
電阻	4Ω	1	2W
電阻	5.1Ω	2	2W
電阻	8Ω	1	2W
電阻	10Ω	1	2W
電阻	16Ω	1	2W
電阻	20Ω	1	1W
電阻	30Ω	1	1W
電阻	51Ω	2	1W
電阻	75Ω	1	1W
電阻	100Ω	2	1/8W
電阻	120Ω	1	1/8W
電阻	150Ω	1	1/8W
電阻	200Ω	1	1/8W
電阻	240Ω	1	1/8W
電阻	300Ω	2	1/8W
電阻	330Ω	1	1/8W
電阻	470Ω	1	1/8W
電阻	510Ω	2	1/8W
電阻	620Ω	1	1/8W
電阻	650Ω	1	1/8W
電阻	1K	2	1/8W
電阻	1.5K	1	1/8W
電阻	2K	2	1/8W
電阻	2.4K	2	1/8W
電阻	2.7K	1	1/8W
電阻	3K	2	1/8W
電阻	3.3K	1	1/8W
電阻	3.9K	1	1/8W
電阻	4.3K	1	1/8W
電阻	4.7K	2	1/8W
電阻	5.1K	3	1/8W
電阻	6.8K	2	1/8W
電阻	7.5K	1	1/8W
電阻	9.1K	1	1/8W
電阻	10K	5	1/8W
電阻	13K	2	1/8W
電阻	15K	1	1/8W
電阻	20K	2	1/8W
電阻	30K	1	1/8W
電阻	36K	1	/8W
電阻	39K	1	1/8W
電阻	47K	1	1/8W
電阻	51K	1	1/8W
電阻	68K	1	1/8W
電阻	100K	2	1/8W
電阻	150K	1	1/8W
電阻	200K	2	1/8W
電阻	300K	1	1/8W
電阻	470K	1	1/8W
電阻	510K	1	1/8W
電阻	1M	1	1/8W
電位器	470Ω	1	1/2W
電位器	1K	2	1/2W
電位器	4.7K	1	1/2W
電位器	10K	1	1/2W
電位器	47K	1	1/2W
電位器	100K	1	1/2W
電位器	470K	2	1/2W
電位器	1M	1	1/2W
電解電容	0.1UF	1	16V
電解電容	4.7UF	1	16V
電解電容	10UF	3	16V
電解電容	33UF	1	16V
電解電容	47UF	2	25V
電解電容	100UF	3	35V
電解電容	220UF	1	35V
電解電容	470UF	1	35V
瓷片電容	300P	1	63V
瓷片電容	1000P	2	63V
瓷片電容	4700P	1	63V
瓷片電容	0.01UF	3	63V
瓷片電容	0.1UF	2	63V
瓷片電容	0.47UF	1	63V
瓷片電容	1UF	1	250V
瓷片電容	2UF	1	250V
二極管	4007	4
二極管	2AP9	1
發 光二極管		2
穩 壓二極管	2CW54	2
穩 壓二極管	2CW76	1
三極管	3DG6	2
三極管	3DG12	2
三極管	3AX31	1
三極管	3DA1	1
三端穩 壓	7805	1
指示燈(信號燈)		1	12V
開關		2
電平開關和邏輯電平指示		2	16位
集成座	14腳	4
集成座	16腳	2
集成座	20腳	1
集成座	28腳	1
集成運 放	UA741	2
定時 器	NE555	1
功率放大器	LA4101	1
數模轉換器	DAC0832	1
模數轉換器	ADC0809	1
TTL與非門	74LS00	1
TTL集電極開路與非門	74LS03	1
TTL非門	74LS04	1
TTL與門	74LS08	1
TTL三輸入與門	74LS11	2
TTL四輸入與非門	74LS20	1
TTL或門	74LS32	1
TTL觸發器	74LS74	2
TTL異或門	74LS86	1
JK觸發器	74LS112	1
緩沖器	74LS125	1
譯碼器	74LS138	2
數據選擇器	74LS153	1
計 數 器	74LS160	2
計 數 器	74LS161	1
D觸發器	74LS175	1
加減計數器	74LS192	2
移位寄存器	74LS194	1
計 數 器	74LS196	3
CMOS與非門	CD4011	1

六、實驗項目
1．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式 16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
