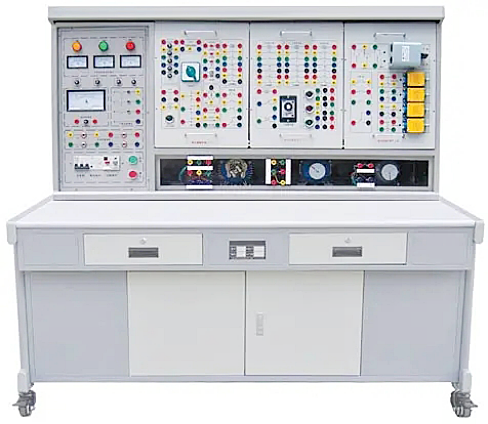

LG-740E型電力拖動(工廠電氣控制)實驗裝置

一、電力拖動實驗裝置概述

LG-740E型電力拖動（工廠電氣控制）實驗裝置綜合了目前大中專院校“電力拖動”、“工廠電氣控制技術”、“繼電接觸控制”等課程實驗大綱的要求，特別適用于各院校現階段電力拖動實驗設備的更新改造，為高等專業學校、職業技術學院、技能培訓新建或擴建電力拖動實驗室，迅速開設實驗課程提供了理想的實驗裝置。本裝置充分培養學生的動手能力，可完成工科專業多課程如“電力拖動”、“電氣控制技術”等實驗。

二、電力拖動技術性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、外形尺寸：135×72×155cm3

4、裝置容量：＜1.0KVA

三、基本實驗項目

1．閘刀開關正轉控制線路 15．QX3-13型Y/△自動起動控制線路

2．接觸器點動正轉控制線路 16．半波整流能耗制動控制線路

3．具有自鎖的正轉控制線路 17．全波整流能耗制動控制線路

4．具有過找保護的正轉控制線路 18．C620車床電氣控制線路

5．倒順開關控制正反轉控制線路 19．手動降壓起動

6．接觸器聯鎖的正反轉控制線路 20．單相運行反接制動控制線路

7．按鈕聯鎖的正反轉控制線路 21．電動葫蘆電氣控制線路

8．按鈕接觸器復合聯鎖控制線路 22．C6163車床電氣控制線路

9．自動往返行程控制線路 23．控制電路聯鎖控制線路

10．接觸器控制串聯電阻降壓起動線路 24．主電路聯鎖控制線路

11．時間繼電器控制串聯電阻降壓控制線路 25．直流電機啟動

12．手動Y/△降壓起動 26．直流電機的調速

13．接觸器控制Y/△降壓起動 27．直流電機的反速

14．時間繼電器控制Y/△降壓起動 28．直流電機制動實驗

利用上述28項實驗元器件，還可完成幾十項實驗，在此不一一舉例。

四、裝置的配備

本裝置主要由電源儀器控制屏、掛箱、實驗桌、電機及專用導線組成。

（一）電源儀器控制屏

控制屏為雙層亞光密紋噴塑結構，鋁質面板，為實驗提供三相交流電源、測量儀表及安全保護裝置。

1、三相電源輸入指示燈，指示外部電源與實驗通斷情況。

2、三相線電壓指示交流電壓表，450V，3只。

3、三相四線電源輸出，具有過載、短路、漏電保護。

4、5A交流電流表1只。

5、四路電流測量插座。

（二）實驗桌

實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。

（三）實驗掛箱

1、繼電接觸控制（一）

熔斷器五只，按鈕一只（綠），變壓器一只（380/36+6.3），轉換開關一只，信號燈三只，整流電路，能耗制動電阻（510Ω/50W），交流接觸器一只，熱繼電器一只。

2、繼電接觸控制（二）

行程開關四只，倒順開關一只，熱繼電器一只。各器件的工作端子均已引到面板上，供實驗接線用。

3、繼電接觸控制（三）

交流接觸器三只，通電延時時間繼電器一只，熱繼電器一只，控制按鈕三只（二綠一紅）。各器件的工作端子均已引到面板插座上，供實驗接線用。

4、直流電機調速與工作電源掛箱

提供0～220V/2A直流電源和直流電機調速（Ra、Rf）組件。

5、直流電機一臺（200W），固定在控制屏右下方，透過透明有機玻璃能看清電機的工作狀況。

6、交流三相鼠籠電機二臺（Y/△ 380V），固定在控制屏右下方，透過透明有機玻璃能看清電機的工作狀況。

7、實驗連接線：采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成，頭發絲般的多股線，外包聚氯乙烯絕緣層，具有柔軟、耐壓、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

8、工具：配備MF-47萬用表一只，尖嘴鉗一把，″–、+″字螺絲刀各一把。
