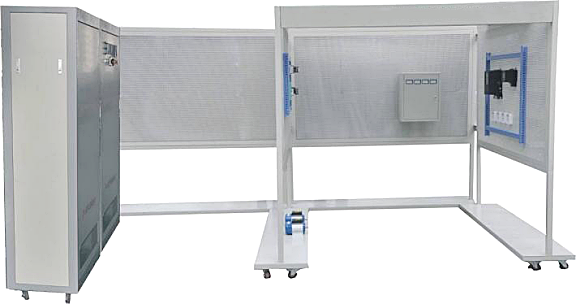

LG-FDQ05型低壓電氣控制及內外線施工實訓裝置

一、總體要求
LG-FDQ05型低壓電氣控制及內外線施工實訓裝置在結構上以建筑模型（包含電纜敷設管道模擬、變壓器及配電室、二次接線及室內布線室等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作。
2.電力變壓器采用特殊制作的小型干式電力變壓器進行接線、安裝及核相測試等。
3.斷路器安裝采用小型斷路器來模擬現場少油斷路器。

二、技術性能
1. 輸入電壓：三相四線制（或五線制）380V±10% 50Hz
2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜6kVA
三、裝置配備
1. 實訓建筑模型
(1) 建筑模型是以框架式結構和萬能式網孔板相結合的形式，實訓房間底腳裝有帶剎車的萬向輪，可以方便的移動。學生可以在房間里對電氣動力設備進行安裝、調試實訓。
(2) 具有兩個實訓房間。一個實訓房間模擬配電房（含有配電箱、低壓開關柜、變壓器柜），另一個房間為電氣動力設備安裝調試房間（可以完成電纜終端制作、電機實訓、變壓器實訓、照明設備實訓、線管、線槽、橋架布線）。
2. 交直流電源、電氣設備配備
(1) 電源部分
三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電，采用380V市電來模擬10kV電網進線電壓。
提供直流220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組，并設有直流數顯電壓表及切換開關。
設有10kV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
(2) 實訓元器件一套：配有（1.6A-2.5A）低壓斷路器一只、RL1-15 3A螺旋熔斷器三只、2A直插式熔斷器2只、380V交流接觸器五只、接觸器輔助觸頭五只、（5.5-8A）熱繼電器一只、快動按鈕開關四只、按鈕開關盒一只、數字式電動機綜合保護裝置一套、控制變壓器一只、功率電阻三只、整流板一只、交流220V通電延時繼電器二只、交流220V斷電延時時間繼電器二只、直流欠電流繼電器一只、直流220V欠電壓繼電器一只、過電流繼電器一只、交流220V聲控感應開關一只、交流220V單極開關一只、鎮流器一只、日光燈一只、日光燈座一只、啟輝器一只、啟輝器座一只、交流220V白熾燈泡三只、螺口平燈座一只、單相感應式電度表一只、電流互感器一只、三相四芯暗插座一只、單相三芯暗插座一只、φ20線管、進口2025線槽各十米、接線端子四十只等低壓電器，用于完成動力和照明設備安裝調試實訓。
(3) 低電壓開關實訓柜一套：配有開關柜一套、400A膠板隔離開關一只、200A DW15萬能式斷路器一只，三相感應式無功電度表一只、三相感應式有功電度表一只、 400V/100V電壓互感器一只、5A/5A電流互感器三只、400V電壓表一只、0～５A電流表三只、功率因數表一只、電壓指示切換開關一只、4*40母線夾三只、4*40母線若干、30W散熱風扇一只、220V指示燈三只、RL1-15 10A螺旋熔斷器三只、RT18 10A直插式熔斷器2只、通用型接線端子四十只等。
(4) 變壓器實訓柜一套：配有變壓器柜一套、5kVA干式變壓器(帶無載調壓抽頭)一只、40*40母線若干、智能型溫濕度控制器一只、30W散熱風扇一只、絕緣子若干。
(5) 配電箱二套：配有配電箱兩只、150A斷路器一只、100A斷路器一只、50A斷路器三只、10A單相空氣開關二只、10A三相空氣開關二只、220V指示燈十二只。
(6) 實訓電纜一套：配有25M210kV帶鎧裝電纜五米、25—50M2戶內、戶外、中間電纜附件各一套、電纜溝一組、挑架若干、電纜橋架二米。
(7) 電動機機組、變壓器：配有電動機安裝平臺一套、350W直流電機一臺、1.1kW三相鼠籠式異步電動機一臺、5kVA干式變壓器一臺帶無載分接頭，分別可以正負5%和10%無載調壓。
(8) 折疊式人字梯一把。
3. 儀器工具
(1) 配有電工常用工具二套：剝線鉗一把、尖嘴鉗一把、40W電烙鐵一把、十字螺絲刀一把、一字螺絲刀一把、斜口鉗一把等。
(2) 儀器一套：鉗形電流表一只， 500V等級兆歐表一只，數字萬用表一只等。
(3) 電纜終端附件制作工具一套：交流220 V帶調溫熱風槍一只、YQK系列手動液壓鉗一把、銅鼻子三只、100W電烙鐵一把、3M卷尺二把，小鋼鋸及鋸片一套、電工刀一把等。
四、實訓項目
（一）電氣照明設備的安裝
1. 線管敷設
2. 管內穿線與連接導線
3. 燈具、開關插座安裝
4. 典型照明電路的安裝及接線
（二）電纜線路的施工
1. 電纜的耐壓測試和絕緣檢測
2. 電纜支架的安裝
3. 電纜的敷設
4. 電纜的戶外式終端制作
5. 電纜的戶內式終端制作
（三）變配電設備的安裝
1. 變壓器的安裝
2. 變壓器的接線及檢測
3. 配電箱的安裝
4. 斷路器的安裝
5. 配電箱的接線
6. 電氣二次接線
7. 線管的敷設及布線
（四）電動機的安裝
1. 電動機的絕緣測試
2. 電動機的就位安裝
3. 電動機的首末端判別
4. 電動機機組的安裝
5. 電動機控制回路元器件的安裝
6. 電動機的接線與運行
