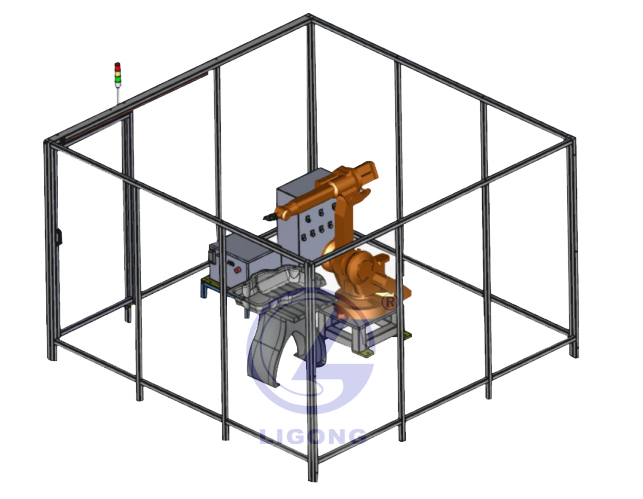

LGL-PT06型工業機器人噴涂實操工作站

LGL-PT06型 工業機器人噴涂實操工作站主要由機器人本體、機器人控制系統組成、氣壓驅動系統、噴槍組成。噴涂機器人有著極高的生產效率和噴涂質量，能把噴涂工人從勞動強度大且有害的工作環境解除出來。

一、設備功能
1、機器人能快速、穩定、高質量的完成產品表面的噴涂工作任務；
2、噴涂工位由電機帶動旋轉，保證噴涂時產噴表面均勻；
3、旋轉工作臺上裝有感應開關，當噴涂工位上未放有工件時，機器人將不會作業；
4、機器人末端執行器上裝有吸盤和噴槍，根據需要能快速切換使用，以完成噴涂或抓取任務；
5、機器人夾抓將打麿好的成品件放至打涂件倉或接駁輸送線上至下一工序；
6、噴涂過程中煙霧凈化器啟動，保證工作環境的清潔。
二、技術參數
1、交流電源：單相 AC 220V±10% 50 Hz；
2、溫度：-10～40 ℃；環境濕度：≤90%（25℃）；
3、整機功耗：≤ 3kW；
4、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
5、外形尺寸（長寬高）：4000×4000×2000mm。
三、設備配置及主要技術參數：
1、工業機器人 1臺
承重能力：6Kg
軸數：6
展開半徑：≤1.44m
電源電壓：200-600V、50/60HZ
集成信號源：上臂12路信號
配標準機器控制系統
2、工業機器人示教器 1臺
3、噴涂房 1套含旋轉工作臺
4、噴槍 1套含氣壓驅動系統
5、煙霧凈化器1臺
電源電壓/頻率：220V/50Hz
處理風量：200（m3/h）
功率：80w
凈化率：99.97%
6、減壓流量閥 1臺
輸入壓力：25Mpa
進口螺紋：G5/8
調節范圍：0.1-1.25Mpa
出口螺紋：M16*1.5
類型：雙極正作用式
特點：帶36V加熱器
7、可編程控制器 1套輸入輸出點≥32點
8、觸摸屏 1臺
9、控制柜 1套
10、防碰撞傳感器 1套
11、電腦 1套臺式
12、安全網 1套
13、原料倉 1套標準倉制作
14、涂件倉 1套標準倉制作
15、接駁輸送線 1條滾筒式，速度可調
16、輔助工具 1套
