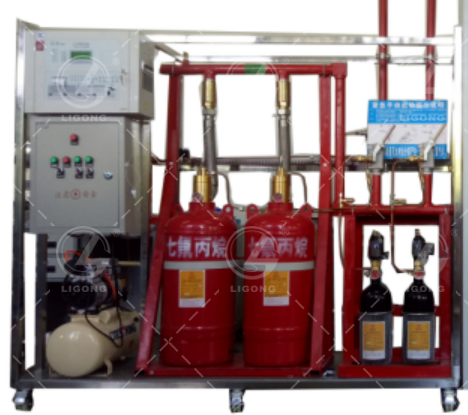

LG-XQT01A型 氣體滅火系統教學培訓設備
一、系統組成
管網七氟丙烷滅火裝置、管網、氣體滅火控制器、火災探測器、聲光報警器、放氣指示燈、緊急啟停按鈕、外設電源等組成完整的自動滅火系統。
二、系統控制
本系統主要有自動、手動、機械應急手動和緊急啟動/停止四種控制方式
（1）自動控制方式：
（2）手動控制方式：
（3）應急機械啟動工作方式：
（4）緊急啟動/停止工作方式：
三、系統技術指標
1.系統滅火方式：全淹沒，最大單區(qū)保護面積：20m²；
2.系統公稱工作壓力(20℃)：一級為2.5MPa、
3.系統使用最大工作壓力：一級為4.2MPa、
4.系統使用最小工作壓力：一級為2.0MPa、
5.滅火劑最大充裝密度：一級為≤1120kg/m³；
6.模擬啟動瓶充裝壓力(20℃)：4.0MPa；
7.噴頭設計工作壓力：一級≥0.6MPa；單支噴頭保護半徑R：噴頭安裝高度＜1.5m時，R≤4.5m；噴頭安裝高度＞1.5m時，R≤7.5m。
8.噴頭保護高度：最大安裝高度h≤6.5m；最小安裝高度h≥0.3m
9.系統有延時啟動功能：延時30S；
10.滅火劑噴射時間：≤10s；
11.滅火系統工作環(huán)境溫度：0℃~+50℃；
12.系統啟動方式：自動、電氣手動、機械應急手動操作；
13.系統啟動電源：DC24V±3V、1.1A；
14.模擬滅火劑貯存瓶規(guī)格：30L。
