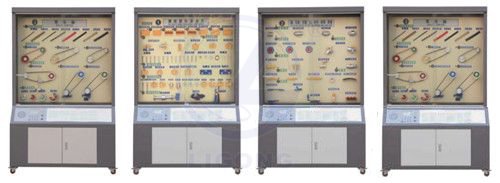

機械設計陳列柜(18個分柜,帶智能語音講解)

一、產品功用與特點
機械設計陳列柜(18個分柜,帶智能語音講解)通過小型機械產品和機械零件，配合相應的圖文資料，借助電腦控制系統系統形象地演示和解說機械的組成、聯接零件、傳動零件、軸系及其他零部件等通用零件的基本類型、結構形態及設計方法。目的在于加強學生對常見通用機械零件的感性認識，提高機械設計與應用能力。
本公司生產的機械設計陳列具有以下五大特點：
（1）以教育部機械基礎課程教學指導委員會近年來頒布的有關課程改革和面向21世紀創新型工程設計人才的有關精神和新出版的課程教材為依據進行設計，使陳列柜具有時代性和先進性；
（2）進一步精選模型，增加實物零件，增加 “機械結構分析”內容，使陳列柜的內容更全面，更具有“實物教材”的形態；
（3）在創新教育理念指導下，增加了富有啟發性的思考題（提供參考答案），陳列柜具有加強“自主性學習”和“探究性學習”的效果；
（4）采用中英文對照標牌，有利促進大學生的專業英語學習；
（5）本公司還*向用戶提供新編寫的《機械設計認知實驗指導書》，使傳統的陳列柜升格為新的現代化實驗設備。

二、機械設計陳列柜（18個分柜、帶智能語音講解）|機械原理與設計實訓裝置產品陳列內容
（1）螺紋聯接的類型
（2）螺紋聯接的應用與設計
（3）鍵、花鍵和無鍵聯接
（4）帶傳動
（5）鏈傳動
（6）齒輪傳動
（7）蝸桿傳動
（8）滾動軸承類型
（9）滑動軸承
（10）滾動軸承裝置設計
（11）聯軸器
（12）離合器
（13）軸的分析
（14）軸的設計
（15）減速器
（16）潤滑與密封
（17）機器的組成及特征
（18）平面連桿機構
（19）凸輪機構
（20）間歇運動機構
（21）齒輪系
三、產品性能參數
1、陳列柜中的每個模型都配備了指示燈和文字說明；電動模型采用微電機驅動，電機與機構的連接部分采用滾動軸承裝配結構，消除了傳統的滑動軸套結構所產生的卡死、噪聲以及因裝配間隙所引起的機構傳動配合誤差現象。
2、陳列柜中的模型動作和講解由大容量語言芯片的微電腦程序控制，用遙控器能使全柜模型按順序播音，電動的模型能自動演示機構的運動。每個柜可以單獨演示，也能用手動方式控制柜內電動模型運動，以適應重點講解需要，也具有只動作不播音的功能。
3、陳列柜中設計有思考題，以進行啟發式教學或探究性教學。
4、陳列柜中的模型主要由鋁合金和PVC精制。金屬件進行表面處理，不生銹；
5、柜體采用2mm優質鋼板沖壓成型，外表噴塑處理，15年內不生銹老化。
6、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。
7、陳列柜內裝有揚聲器，講解詞播放時在100平米房?jī)?nèi)聲音宏亮、清晰。
8、輸入電壓：交流220V，功率400w，電動模型連續運行1小時無卡死現象。
9、單個陳列柜外形尺寸：1200（寬）、400（厚）、1900（高）；柜體底部裝有移動滾輪。
10、陳列柜全套 21個；手控按鈕板 21塊，大容量語言芯片控制板 21塊；帶減速器微電機 功率 N=15W, 轉速 n=15轉/分；
四、提供主要技術資料
1、《機械設計（零件）陳列柜產品說明書》 1份
2、《機械設計認知實驗指導書》           1份
五、陳列柜內模型內容

序號和名稱	陳列柜內模型內容
*柜螺紋聯接的類型	A、螺紋的類型(8種)：粗牙普通螺紋、細牙普通螺紋、圓柱螺紋、圓錐螺紋、圓錐管螺紋、矩形螺紋、梯形螺紋、鋸齒形螺紋、左旋螺紋、右旋螺紋；B、螺紋聯接基本類型(8種)：螺栓聯接、雙頭螺柱聯接、螺釘聯接2種、緊定螺釘聯接、吊環螺釘聯接、T型槽螺釘聯接、地腳螺栓聯接；C標準聯接件(22件)
第二柜螺紋聯接的應用與設計	A、螺紋聯接應用(4件): 臺式虎鉗、千斤頂、螺桿原位回轉，螺母直線移動、螺旋壓力機；B、螺紋聯接防松(10件)：對頂螺母、彈簧墊圈、自鎖螺母、槽形螺母和開口銷、止動墊片、串聯鋼絲、*放松（焊接）、鉚合防松、沖點法防松、圓螺母用帶翅墊片；C、螺紋聯接預緊(2件)：指針式扭力扳手、預置式定力扳手；D、提高強度措施(14件)：腰狀桿螺栓、空心螺栓、彈性元件、軟墊片密封、密封環密封、懸置螺母、環槽螺母、內斜螺母、均載螺母、球面墊圈、腰環螺栓連接、凸臺、沉頭座、斜面墊圈
第三柜鍵、花鍵和無鍵聯接	A、鍵聯接類型(10件)：普通平鍵連接(圓頭)、普通平鍵連接(平頭)、普通平鍵連接（單圓頭)、楔鍵連接(普通楔鍵)、楔鍵連接(鉤頭楔鍵)、滑鍵連接、滑鍵連接、導向平鍵連接、半圓鍵連接、切向鍵連接；B、花鍵聯接類型（3件）：矩形花鍵連接、漸開線花鍵連接、三角形花鍵連接；C、無鍵聯接類型(2件)：型面連接、六角形無鍵連接；D、銷聯接類型(11件)：聯接銷2件、圓柱銷、槽銷應用、圓錐銷、圓錐銷應用、開尾圓錐銷、螺尾圓錐銷、內螺紋圓錐銷、開口銷應用、安全銷
第四柜鉚、焊、膠接和過盈配合聯接	A、鉚接(10件)：常用的鉚釘在鉚接后的七種形式、搭接、單蓋板對接、雙蓋板對接； B、焊接(5件)：正接角焊縫、搭接角焊縫、對接焊縫、卷邊焊縫、塞焊縫、坡口形式；C、膠接(23件)：板件接頭9種、角接頭5種、圓柱形接頭4種、錐形及盲孔接頭3種、螺紋接套與管件膠接、蒙皮與型材膠接；D、過盈配合聯接（4件）：圓柱面過盈連接、過盈構件的結構、軸與軸承、齒輪的過盈連接、組合蝸輪過盈連接
第五柜帶傳動	A、帶的各種類型：七種V帶的截面尺寸、V型帶、活動V型帶、同步齒形帶、多楔帶、平皮帶、帆布帶、平膠帶；B張緊裝置（3件）：滑道式定期張緊裝置、帶的自動張緊裝置、張緊輪裝置；C、帶輪結構：實心輪、腹板輪、孔板輪、輪輻輪
第六柜鏈傳動	A鏈傳動類型(2件)：鏈傳動、鏈傳動的速度分析； B鏈輪結構(4件)：整體式、孔板式、焊接式、裝配式； C鏈輪張緊(3件)：自動張緊、壓板張緊、定期張緊；
第七柜齒輪傳動	A.齒輪傳動基本類型(6件)：直齒圓柱齒輪傳動、斜齒圓柱齒輪傳動、人字齒輪傳動、齒輪齒條傳動、直齒圓錐齒輪傳動、曲齒圓錐齒輪傳動；B、失效形式(照片5張)；C、受力分析(3件)：直齒圓柱齒輪傳動受力分析、斜齒輪的受力分析、直齒錐齒輪的受力分析；D、齒輪結構(6件)：齒輪軸、實心齒輪、腹板式齒輪、腹板式錐齒輪、孔板式齒輪、輪輻式齒輪
第八柜蝸桿傳動	A、蝸桿傳動類型(3件)：圓柱蝸桿傳動、圓弧面蝸桿傳動、啊基米德蝸桿傳動；B、蝸桿結構(2件)：車制式蝸桿、銑制式蝸桿；C、蝸輪結構(4件)：整體式蝸輪、齒圈式蝸輪、螺栓聯接式蝸輪、拼鑄式蝸輪；D、受力分析(1件)及掛圖：蝸桿傳動的受力分析
第九柜滑動軸承	A、向心滑動軸承(5件)：對開式徑向滑動軸承、整體式徑向滑動軸承、剖分斜滑動軸承、調心式滑動軸承、錐形表面滑動軸承；B、推力滑動軸承(4件)：空心式、實心式、單環式、多環式；C、軸瓦結構(6件)；D、動壓軸承工作情況；E、靜壓軸承(1件)
第十柜滾動軸承類型	A、類型代號表；B、滾動軸承類型(10件)；C、直徑代號對比(2件)；D、軸承工作情況(2件)；E、滾動軸承結構(7件)；
第十一柜滾動軸承裝置設計	A軸承裝置典型結構(10件)：兩端固定的支承結構、采用深溝球軸承的兩端固定方法、兩角接觸球軸承組合、一端固定,一端游動支承方案之一、一端固定，一端游動支承方案之二、兩端游動的支承結構、圓錐滾子軸承正裝組合、圓錐滾子軸承反裝組合；B、軸承預緊(4件)；C、軸承內圈軸向固定方法（4件）；D、軸承外圈軸向固定方法（3件）；
第十二柜聯軸器	A、固定式剛性聯軸器(4件)：YL型凸緣聯軸器、YLD型凸緣聯軸器、套筒聯軸器、夾殼聯軸器；B、可移式剛性聯軸器(4件)：十字滑塊聯軸器、滾子鏈聯軸器、十字軸式萬向聯軸器、鼓形齒式聯軸器；C彈性聯軸器(6件)：彈性套柱銷聯軸器、彈性柱銷聯軸器、輪胎式聯軸器、梅花形彈性聯軸器、撓性爪型聯軸器、星形彈性聯軸器；
第十三柜離合器	A、牙嵌離合器(2件)：牙嵌離合器、內齒嚙合式離合器；B、牙嵌圖；C、摩擦離合器械(3件)：?jiǎn)伪P摩擦離合器、多盤摩擦離合器、錐形摩擦離合器；D、特殊離合器(3件)：滾柱式定向離合器、滾珠安全離合器、離心離合器
第十四柜軸的分類	A、軸的類型(5件)：光軸、階梯軸、空心軸、曲軸、鋼絲軟軸；B、軸的零件定位(7件)：套筒固定、圓螺母定位、緊定螺釘固定、彈性擋圈定位、鎖緊擋圈定位圓、錐形軸端定位、軸端擋圈固定；C、結構工藝學(5件)：軸肩過渡結構(圓角半徑)、軸肩過渡結構(內凹圓角)、軸肩過渡結構(加裝隔離環)、砂輪越程槽、螺紋退刀槽
第十五柜軸的設計	A、軸的結構設計(3件)；B、軸的典型結構(4件)：C、軸的計算(3圖)
第十六柜彈簧	A、彈簧類型(12類)；B、彈簧應用例(5件)；C、圓柱螺旋彈簧(8件)； D、其它類型彈簧(4件)
第十七柜減速器	A、減速器類型與結構(6臺)：1單仍圓柱齒輪減速器、2單級圓錐齒輪減速器、3單極蝸桿減速器、4雙級圓柱減速器、5圓柱圓錐減速器、6蝸桿齒輪減速器； B、減速器附件(8件)
第十八柜潤滑與密封	A、潤滑用油杯（8件）：B、密封應用（1件）：C、標準密封件（12件）D、接觸式密封（4件）：E非接觸式密封（4件）
