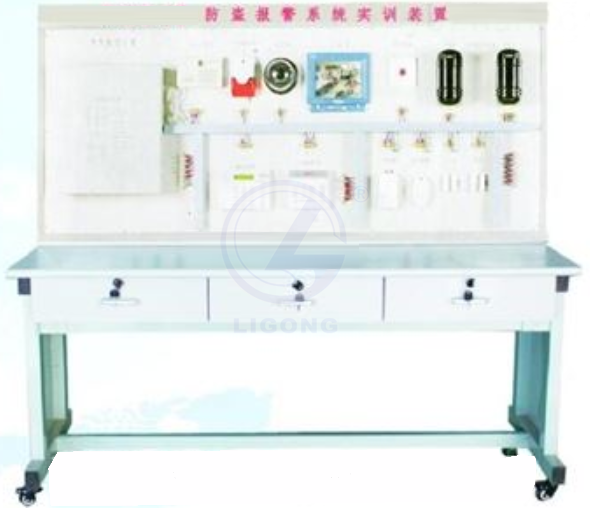

防盜報警系統實訓裝置(BOSCH)

一、系統概述
“防盜報警系統實訓裝置(BOSCH)”是依據目前高等院校建筑電氣、樓宇智能化專業的實訓內容精心設計的綜合實訓裝置。該實訓裝置結合了當前安防市場中防盜的最新技術，采用世界著名的德國BOSCH安防報警系統，系統成熟穩定，實訓內容豐富。該裝置還包含了各類型的報警探測器和帶監視器的聯動設備，能讓教學研究人員全面認識掌握防盜報警系統的各種應用模式，為教學實訓研究防盜報警技術提供良好的教學平臺。本實訓系統能進行各種模擬防盜報警系統聯動操作演示、系統的設置、編程、線路設計、線路及設置故障的判斷及排除等實訓和實訓內容。
二、結構框圖

三、產品特點
1. 該實訓裝置結合了當前安防市場中防盜的最新技術，關鍵設備全部使用德國BOSCH安防報警系統，系統穩定性強。
2. 該裝置不僅包含了各種類型的報警探測器、還有帶攝像機等聯動設備
3. 上位機軟件可實現一定的布撤防功能，可實現分組管理
四、技術參數
1. 輸入電源：單相三線～220V±15%，50Hz
2. 環境溫度：-20℃～+45℃
3. 裝置容量：＜1kVA
4. 外形尺寸：1668mm×805mm×1484mm
5. 安全保護：具有漏電自動保護裝置
五、實訓內容
1. 防盜報警系統的情形模擬 2. 各類報警探測器與報警主機的安裝與連接 3. 大型報警主機液晶鍵盤的基本操作與編程 4. 大型報警主機操作與編程 5. 六防區報警主機鍵盤的使用 6. 各權限密碼設置的編程與驗證 7. 防破壞功能的驗證 8. 布防后延時的設置 9. 攝像機的安裝及報警聯動 10. 防盜報警軟件操作 11. 電話報警 12. 防盜系統報警 13. 線路故障的判斷與處理 14. 設計并組建一個報警系統
六、基本配置
1. 電源控制屏（鐵質雙層亞光密紋噴塑結構）提供交流電源（帶有過流保護措施）：單相交流電 220V 50Hz
2. 樓宇實訓桌實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3. 豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。
4. 大型報警主機大型報警主機采用德國BOSCH(博世)公司的產品。廣泛應用在小區住家及周界報警系統、大樓安保系統、以及工廠、學校、倉庫等各類大型安保系統。可實現計算機管理，并方便地與其它系統集成。
(1) 自帶8個防區，以兩芯總線方式可擴展240個防區，共248個防區；
(2) 有200組個人操作密碼；30種可編程防區功能；
(3) 可選擇多種防區擴展模塊，如主防區鍵盤DS6MX等；
(4) 可實現與計算機的直接連接，
(5) 可實現鍵盤編程或遠程遙控編程；
(6) 可接15個鍵盤，分為8個獨立分區，可分別獨立布防/撤防
5. 小型報警主機
(1) 具有六防區擴展功能，具有防拆功能。 (2) 工作溫度：-20℃～+50℃ (3) 防區響應時間：500毫秒。
6. 探測器具有6類探測器：紅外對射探測器、幕簾探測器、紅外探測器、門磁、窗磁、緊急按鈕。
7. 報警器具有3類報警器：電話報警器、聲光報警器、視頻監控裝置。
8. 監控軟件配備安防監控軟件,可以實現對大型報警主機的信息管理和報警控制。
