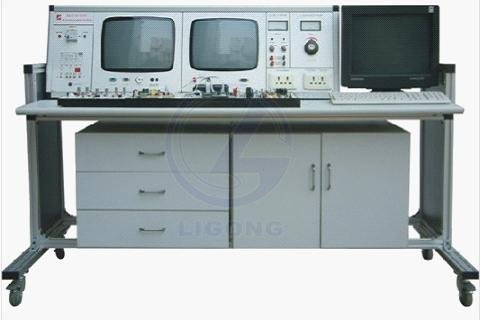

家電音視頻維修技能實訓考核裝置(智能型、八合一)

一、概述
家電音視頻維修技能實訓考核裝置（智能型、八合一）是在家庭視聽影院綜合實驗室設備的基礎上進行了外形地改造，再輔以功能強大的多媒體教學軟件，不僅在硬件結構上更加合理，緊湊、美觀，使實驗室整體視野明顯開闊。而且在軟件的支持下，使家用電器教學向智能化、高層次邁進。
產品符合勞動和社會保障部發布的《家用電子產品維修工職業技能實訓和鑒定設備技術規范》。能完成《電子技術》、《電子電器應用與維修》、《電視機原理與維修》、《家用電器原理與維修》等課程的實訓教學。能完成國家勞動和社會保障部要求的初級、中級、高級電子產品維修的勞動技能考核鑒定。能拓展電子產品維修工技師·高級技師的技能實訓和考核。

二、技術指示
（一）工作條件：
1、環境溫度：攝氏0度--攝氏40度
2、相對濕度：不低于85%
3、連續工作時間：≥24小時
4、整機功耗：＜200W
5、工作電源：AC220V±10% 50Hz
6、正常輸入電壓：AC200V±10% 50Hz
7、額定電流：≤2A
8、交流電壓表、電流表精度：2.5級（按教學大綱要求）
9、漏電保護開關漏電動作電流≤30mA 動作時間≤0.1秒
10、電視頻道范圍：VHF UHF 87MHz[CATV]
11、圖像重復率不低于90%
12、大面積圖像對比度：≥50%
13、光柵亮度不均勻性：≤35%
14、圖像分辨率：水平≥250線
15、同步范圍：2.2Vp-P(H)
16、保證圖像穩定的電源電壓：220±20%（彩色） 220±10%（黑白）
17、音頻輸出不失真功率：>1W
18、電源消耗功率：黑白電視機：≤40W 彩色電視機：≤65W
19、屏幕尺寸：黑白電視機-14英寸顯像管彩色電視機-14英寸顯像管
20、彩色電視機制式：PAL-D
21、圖像中頻為：38.5MHz(彩電) 38MHz（黑白）
22、伴音中頻為：6.5MHz
23、中頻增益：>60db
24、收音機技術指標：
⑴調幅收音機
AM頻率范圍：中波：535KHz—1605KHz
中頻頻率：465KHz
選擇性：優于15db
靈敏度：MW優于3mvm
不失真功率：>1W
電源功率：≤3W
⑵調頻收音機
頻率范圍： 88MHz—108MHz
調制信號的頻率范圍：100∽15000Hz，*大頻偏75KHz
靈敏度：≤1MW
鏡像抑制性能優于：20db
不失真功率：>1W
f、電源功率：≤3W
25、磁帶錄音機：
a、帶速：4.76cm/s±5% 抖晃率≤35%RMS（JIS）
b、頻響：100Hz—6KHz　
c、信噪比：≤15db
d、放音靈敏度：315Hz -76db
26、DVD機：
a、工作狀態水平：15度鋁垂：15度
b、控制方式：電控
c、物鏡特性：焦距（f）：3.86mm 數字光圈（NA）：0.45mm
工作距離（WD）：2.1mm
d、激光波長（λ）：760—800μm
三、實驗機種配置（DVD十合一）
1、彩色三洋單片線路電視機（I2C智能總線控制，帶AV/TV轉換和重低音）；
2、DVD視盤機（兼容超級VCD/CVD/SVCD/DVCD/MP3/CD等）；3、音響功率放大器（帶數碼混響及動態熒光顯示）；
4、AC-3、DTS雙解碼及5.1聲道環繞聲功率放大器；5、多功能信號源；
6、黑白UPC三片集成電路電視機；7、調頻、調幅超外差式立體聲收音機；
8、雙聲道立體聲錄放機；
9、考試、考核系統；
10、教師多媒體實驗演示軟件。
四、考核系統特點：
1、所配軟件可通過人機對話進行故障模擬、故障分析、資料查詢等操作。若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想
2、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗臺的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。
3、顯示儀表全部采用數字式，讀取數據直觀、準確。
4、彩電采用I2C總線控制。
5、學生臺配備答題器，方便教師完成對學生技能的考核。
6、計算機可以監控1-126臺家用電器智能考核臺
7、已設置30多個故障點。（可擴展到65個故障點）
8、具有發卷功能
9、具有收卷功能
10、具有單臺和全部實驗臺清零功能
11、具有自動檢測各家用電器考核臺的通訊聯機情況
12、可以生成學生個人成績單
13、可以對學生考核情況進行統計、分析
14、具有設有進入系統密碼，進入系統后能夠修改密碼
15、具有打印功能
六、智能家庭視聽影院綜合實驗室設備規格尺寸：
1、臥式學生實驗臺規格：（每臺2座）
長：810mm×寬：440mm×高：200mm
2、實驗桌規格：（每桌2座）
長：1600mm×寬：850mm×高：750mm
3、教師控制臺：（每臺學生桌電源由教師控制）
長：2200mm×寬：850mm×高：750mm×總高：950mm
4、實驗單元線路板：
①、線路板統一規格：長：300mm×寬：200mm×25mm；
②、線路板采用高級環氧敷銅線路板,正面印有線路原理圖；
③、線路板盒采用全透明有機玻璃一次成型；
