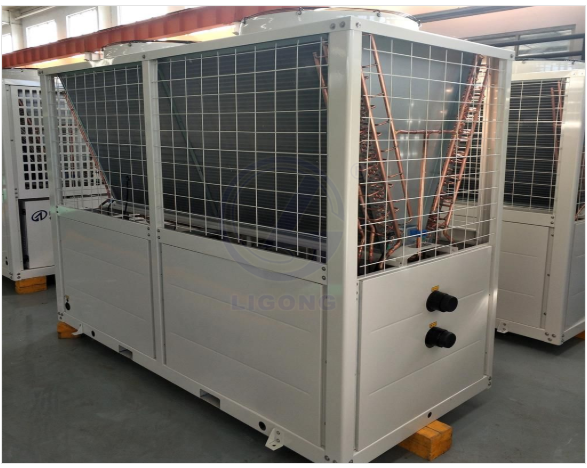

中央空調實訓裝置(風冷熱泵模塊機組)

風冷模塊機組是以空氣為冷(熱)介質,作為冷(熱)源兼用型的一體化中央空調設備。機組以其他高效、低噪音、結構合理、操作簡便、運行安全、安裝維護方便等優點,廣泛應用于賓館、商場、辦公樓、展覽館、機場、體育館等公共設施的舒適性中央空調系統,并能滿足電子、制藥、生物、輕紡、化工、冶金、制藥、電力、機械等行業的工藝性的空調系統的不同使用要求。
風冷模塊機組簡介
風冷模塊機組分為單冷型和熱泵型,其中熱泵型風冷模塊機組集制冷、制熱功能于一體、即可供冷,又可供熱,能實現夏季降溫,冬季采暖,一機多用。因此,風冷熱泵機組通常是既無供熱鍋爐、又無供熱熱網或其它穩定可靠熱源,卻又要求全年空調的暖通工程設計中優先選用的方案,該機組可與風機盤管或柜式、吊頂式空氣處理機以及新風機組一起組成半集中式空氣調節系統,具有風機盤管系統的諸多優點,布置靈活,外形美觀、節省建筑空間、調節方便,可以單獨停、開而不影響其它房間,運行噪聲低等特點。風冷模塊機組省去了冷卻水系統所必不可少的冷卻塔、水泵、鍋爐及相應的管道系統等許多輔件,系統結構簡單,安裝空間省、維護管理方便且又節約能源,避免了水質過差的地區所造成的冷凝器結垢,水管堵塞等現象,同時還節約了水資源。風冷模塊機組比水冷式機組一次性投入要稍高,但是全年運轉費用要低于水冷式冷水機組,機房建筑費用在各種空調冷熱源系統中*少,維護保養費用約為水冷式或者鍋爐的一半費用。是目前冷(熱)水空調設備產品中保養、維修*經濟、簡單的機種。該機組可以直接放置在屋頂、裙樓平臺或水平地面上,無需建造機房、鍋爐房、安全而清潔,制熱時的熱量直接取之于室外空氣,可節省能量。風冷模塊機組產品充分吸收國際、國內冷凍、空調領域*新發展技術的基礎上研制開發設計的成熟定型產品。該機組嚴格按照國家行業標準設計制造,精選世界著名制造商生產的高品質、名品牌的壓縮機、風機、冷媒系統控制元件以及電腦控制器件,通過合理的系統匹配及結構設計,使機組在-10℃以上氣溫條件下能有效制熱,產品廣泛適用于要求全年性空調而冬季負荷不大的華北,華南、西南地區以及一些水資源缺乏區域。同時對一些冬季氣溫相對較低且無鍋爐或者其他供熱條件的地區尤為適用。
風冷模塊機組特點
節省空間機組采用高效換熱器,采用先進、特殊的戶外型結構設計及系統匹配。機組體積小、重量輕、占地少。機組可直接安裝于屋頂或室外其它地方,無需另設機房,可節省空間。
保護齊全機組均設有溫度保護開關,過載繼電器、高低壓安全開關,干燥過濾器,防凍開關及延時啟動等保護裝置,確保主機安全、可靠。所有制冷配件及閥件均采用國際名牌產品,全面提升機組的運行可靠性。
模塊化設計模塊化結構的設計,使機組可以以標準的模塊單元進行生產和運輸。在安裝現場組合成完整的機組,標準的模塊單元重量輕、體積小,使機組運輸、安裝及調試與維護更加方便,節省吊運、安裝與運行費用。模塊化的風冷式冷水熱泵機組,其每個制冷系統都是彼此獨立,互為備用。任何一個制冷回路發生異常情況都不會影響其他制冷回路的正常運行,電腦會在某一回路發生故障時,發出指令由其他備用狀態的回路接替故障回路的運行,機組的制冷、制熱量保持相對穩定。
外形精巧美觀空氣側換熱器采用高效內螺紋銅管與由親水膜材料制成的波紋強化鋁翅片經機械漲管而成,具有效力高,不易結灰,尤其冬季不易結霜的特點。采用"v"型盤管設計,空間利用率高,機組外形尺寸小,且盤管表面風速更為均勻,有效改善了氣流組織。機組有關部件及系統配管均經合理布局,配以“v”型盤管及整體式結構設計,使機組外觀顯得清晰、流暢。機組殼體采用粉末靜電噴塑處理,顏色均勻、美觀。用戶可以選擇自己所喜歡的顏色,也可以選用不銹鋼板做機殼,防腐防銹。以適應戶外惡劣氣候條件,確保機組在使用壽命周期內具有良好的外觀質量。
超低噪音采用高效半封閉螺桿壓縮機,運轉平穩、噪聲振動小。采用進口軸流風機、其葉輪和外轉子電機整體式設計,結構簡湊,符合空氣動力學原理;鐮刀型壓鑄鋁葉輪,使風扇能在較低噪聲下高效運轉,即使在短風狀態下同樣能保持良好的空氣動力性能。
控制先進,質量穩定,性能可靠機組采用的壓縮機、風機、制冷系統配件、電腦及電控元件均進口國外著名公司的產品,質量好,控制準確,性能可靠。對各種可能惡劣的熱泵工作條件適應性強,維護簡單且運行效率高。采用先進的微電腦控制技術,全中文人機顯示界面,操作界面友好。用戶隨時了解機組運行情況。自動化程度高,功能齊全,能實現機組啟停程序管理、定時控制、水泵管理、全用戶實現的機組的集中監控和遠程監控。微電腦控制器具有智能除霜,除霜準確有效,避免熱量損耗。同時具備故障診斷、能量管理、防凍監測、運行模式等多項自動控制功能,確保機組運轉高效。同時機組還配置了高低壓、防凍、油溫保護、過載保護、欠相逆相等多重安全保護裝置,確保機組運轉安全。
維護管理,方便快捷機組安裝靈活,既可現場控制也可遠程控制;機組采用開放式結構,其壓縮機、制冷配件及電控系統均置于機組下部為開放式結構,沒有任何面板,維修空間大,人員進出方便,維護保養方便容易。
高效節能采用進口全封閉渦旋式壓縮機,其效率比活塞式壓縮機大10%,且具有運轉平穩,振動小,抗液擊能力強的特點。所有模塊單元在電腦控制器的集中控制下,按照負荷情況,調整模塊運行數量,使機組制冷量和實際需求相一致,達到*好的節能效果。通過壓機數量的合理配置,增加機組卸載能力,全面提升機組的部份負荷效率,而在冬季制熱時,多機頭又能有效減少除霜對機組制熱的影響。
風冷模塊機組零部件
殼管式換熱器和板式換熱器換熱器采用全優化設計,結構合理,運行可靠,性能優異;耐壓抗震,不宜變形,制冷劑運行時暢通無阻,管路回油通暢,安全性高。
壓縮機世界一流渦旋式壓縮機,運轉噪音低,采用了吸氣*佳分配結構,非對稱的渦旋盤和低變形量的固定渦旋盤,提高了能效比,采用了電機的*佳冷卻結構、滾柱軸承及干式軸承,提高了可靠性,且具有多種保護功能;排氣溫度保護、高低壓力保護、過電流保護、逆相保護等。
風機采用低噪音軸流風機,輔之于高效電機的使用,進一步提升機組效率,降低噪音。
熱力膨脹閥熱力膨脹閥,通過調節系統過冷(熱)度來調節系統流量,且此機選擇雙熱力膨脹閥控制流量,制冷、制熱分開控制,能力調節更均勻。

中央空調實訓裝置(風冷熱泵模塊機組)產品適用范圍：
風冷熱泵機組也叫風冷螺桿機組、風冷螺桿式冷（熱）水機組，廣泛應用于賓館、商場、辦公樓、展覽館、機場、體育館等公共設施的舒適性中央空調系統，并能滿足電子、制藥、生物、輕紡、化工、冶金、制藥、電力、機械等行業的工藝性空調系統的不同使用要求。風冷熱泵機組可在-25℃的溫度下正常運行，智能化霜，北方煤改電用，節能省電，采暖效果好。

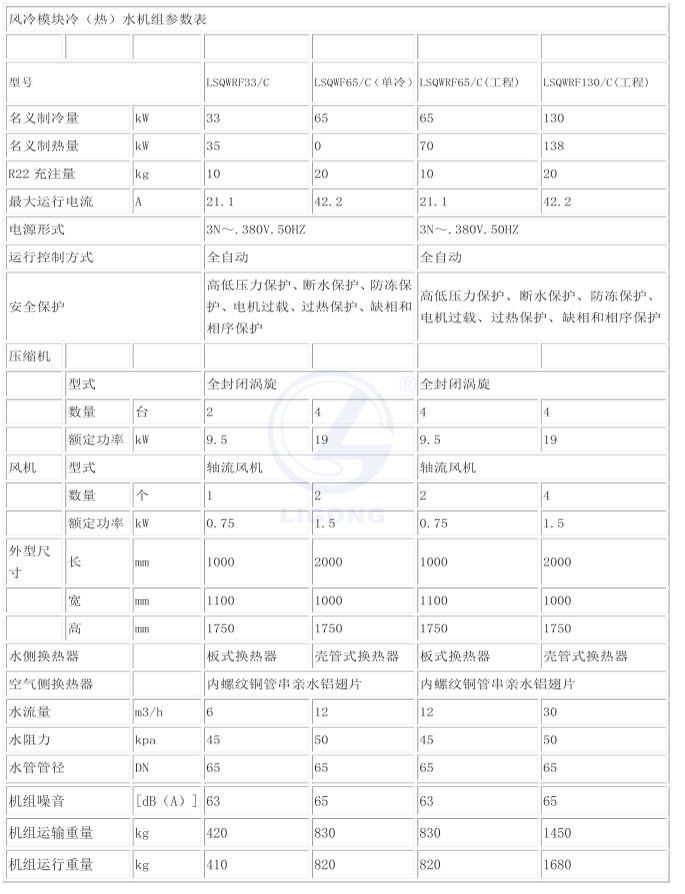

風冷熱泵機組產品種類及規格：
①風冷熱泵機組標準型系列產品冷媒可采用R22、R407C、R134A，共計80多個不同的品種規格。
②單機制冷量范圍為96-814kW。
③機組制冷運行時能提供溫度為5-15℃的冷凍水，標準工況：出水溫度7度，回水溫度12度。
④任選件：可根據用戶的特殊要求，提供輔助的功能性器件
風冷熱泵機組產品的質量水平：
1、風冷熱泵機組的設計、生產、銷售嚴格按照ISO9001質量保證體系運行，確保產品質量。
2、具有國際先進水平的<<風冷熱泵空調試驗室>>,用于風冷冷水機組、屋頂式空調機、除濕機、低溫空調機、高溫空調機等機組的設計、開發與試驗研究及產品的出廠測試。嚴把出廠產品質量關，讓用戶買得放心，用得稱心。
3、風冷螺桿冷（熱）水機組系列產品經國家空調質量檢測中心測定，各項技術性能指標均高于國家標準，產品質量穩定，運行可靠，得到了國內外廣大用戶的好評，市場占有率連年增長，一直處于國內領先地位。
風冷熱泵特點
1、風冷熱泵機組結構合理，適用范圍
①機組采用框架結構形式，結構緊湊，牢固，具有良好的機械強度，體積小，安裝方便，占地面積小、過風均勻，無氣流短路現象。
②機組外表面采用噴塑處理，防腐防銹，表面光滑、整齊、流暢，造形美觀。
③采用模塊化設計，產品適應性廣，末端設備可連接風機盤管、地暖、暖氣片等。
④機組內布局合理，根據人機工程，優化設置安裝及檢修空間，方便日常清洗,保養及檢修。
2、風冷熱泵機組安裝調試，維護管理方便快捷
1）機組以整機形式出廠，低壓部分出廠前包好了保溫層，系統已經充氟加油，運抵現場后只需進行水管路的連接。接通電源后，即可開啟機組。
2）電腦將按程序自動啟動水泵電機、壓縮機和冷凝風機，并對機組的制冷、制熱、延時、聯鎖、保護和溫度的自動調節等進行協調控制。
3）機組在電腦控制下按設置的溫度進行，并根據蒸發器進水溫度的變化自動進行制冷、制熱的能量調節。
機組安裝靈活，既可現場控制也可遠程控制，其壓縮機、制冷配件及電控系統均置于機組下部為開放式結構，容易進行檢查及維護。
