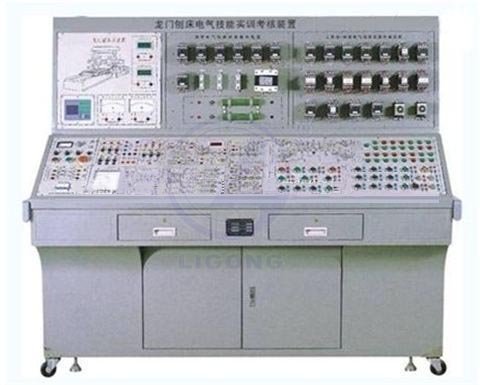

龍門刨床電氣技能實訓考核裝置(半實物、晶閘管型、一套機組)

龍門刨床電氣技能實訓考核裝置(半實物、晶閘管型、一套機組)是為各職業院校的電氣、自動化及相關專業，社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學及考核而研制的實訓設備。它適用于課堂演示，機床電氣控制的操作及培訓實習。

本裝置采用晶閘管可控整流為主拖動電源，代替了原來由交磁擴大機組成的設備多、體積大、成本高、效率低的A-G-M機組，只需要一套機組即可。

本裝置綜合了《電力電子應用技術》、《直流拖動控制系統》和龍門刨床控制系統的實訓項目。本考核裝置可作為高級維修電工及技師等級技能鑒定培訓考核要求。

本裝置可模擬龍門刨床的實際電氣控制，還可以進行晶閘管整流和直流調速部分的實訓。

本裝置既可作為社會電工類職業培訓中晶閘管直流調速及應用、龍門刨床電氣操作和維修方面的實習設備，也可作為職業資格培訓考核的設備。同時對高層次維修技能的訓練提供了一個較理想的設備。

一、功能特點
1.由于主拖動電源為晶閘管可控整流裝置，因而組成的直流調速系統，具有體積小，調速方便，易于維修等特點；
2.實訓考核：該裝置共設有40個獨立的故障點。設置故障時，通過操作故障箱里的開關；排除故障時，學生通過操作面板上的排故按鈕來排除故障，同時排故計數器可記錄學生排故的次數；
3.故障點的測試孔已在面板上引出，學生根據實訓現象進行分析、測試，從而確定故障的類型及位置，有利于提高（考核）學生對實際問題的分析、解決能力，使學生的專業知識和操作技能(即理論和實踐)緊密結合；
4.適用于龍門刨床的模擬操作與電氣故障排除的技能考核；
5.兼用于晶閘管整流及直流調速的實訓與故障排除的技能考核；
6.控制線路和配套的電機經過特殊設計，可模擬實際機床的電氣控制線路，也可滿足機床的電氣故障分析及排故的訓練要求。
二、人身安全保護體系
1.電流型和電壓型漏電保護；
2.浮地保護:三相交流電源經過隔離變壓器，使主電路輸出與電網隔離，對人身安全起到了的保護作用；
3.交流電路短路保護：對交流主電路中短路現象的保護，對龍門刨床電氣線路中短路現象的保護；
4.直流主回路的保護：設有短路、過壓、過流、失磁保護，確保了晶閘管和直流電動機的安全；
5.強、弱電連接及插座區別保護：強、弱電連接及插座分開，不能混插；強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電；
三、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.設備外形尺寸：1870mm×740mm×1590mm
四、設備配置
實訓裝置由控制屏、實訓桌、直流電機、測速機構、模擬機械工作臺、故障設置箱等組成。
控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1.排故操作及測量儀表面板
(1)排故操作面板上設有“排故計數器”、“故障點排除按鈕（該按扭為帶燈自鎖按扭）”、“故障設置指示燈”、“正常指示燈”。
(2)測量儀表：真有效值交流數字電壓表，測量范圍為0～500V，量程自動切換，精度0.5級，三位半數顯；直流數字安培表，測量范圍為0～5AV，精度0.5級；指針式直流電壓表，測量范圍為-300～+300V，精度1.0級；指針式直流電流表，測量范圍-2～+2A，精度1.0級。
2.交流電源控制面板
(1)三相交流220V/1.5A電源（具有過流保護）；三相交流380V電源（具有輸出短路保護）。通過啟動、停止按鈕控制電源的輸出，并設有急停按鈕。
(2)指針式交流電壓表，指示三相電網輸入線電壓ＵUV、UVW、UWU的電壓值，精度1.0級。
3.晶閘管調速面板
該面板提供了直流調速控制的所有單元模塊，如正、反橋晶閘管主電路，三相觸發脈沖電路，給定電壓，速度、電流調節器，電流、轉速變換器，邏輯檢測等單元模塊。
還提供有指針式轉速表，精度1.0級，指示工作過程中直流電動機的轉速；給定數字電壓表，精度0.5級；直流電動機的勵磁電源，220V/0.5A，具有輸出短路保護；給定單元，提供-15V～+15V連續可調直流電源；負載電源，4～44V/2.5A。
4.按鈕及指示燈面板
面板上繪有龍門刨床往返工作時的自動給定電壓控制電路；設置了機床的所有主要控制開關及動作指示燈，機床的所有操作都在這塊面板上進行，指示燈顯示機床的相應動作。
5.電氣線路元器件布線區面板
面板上裝有繼電器、接觸器、控制變壓器等元器件，這些元器件直接安裝在面板表面，能直觀地看到它們的動作狀況，故障的設置考慮到有利于學生的測試。
6.一套電動機組
由一臺直流電動機、一臺負載電動機和測速發電機組成。
7.機械模擬工作臺
機械模擬工作臺是為了配合電氣部分而研發的一套裝置。它能模擬龍門刨床工作臺的相關運動。學生在操作本裝置時，通過機械工作臺的相關運動，加深對龍門刨床電氣控制、機械傳動機構和加工工藝的認識。
8.故障設置開關箱
設有“故障設置開關”、“故障指示燈”、“復位按鈕”。開關和指示燈用于考核時故障的設置和指示，復位按鈕可以對上一次的排故次數進行清零，準備下一次的考核。
9.實訓臺
實訓臺為鐵質雙層亞光密紋噴塑，形狀似長方體結構，造型美觀大方，左右兩邊各設有一個抽屜（帶鎖），分別用于放置工具及資料等。裝置還設有四個萬向輪和四個固定調節機構，便于移動和固定。
五、實訓項目
1.三相半波可控整流電路實訓
2.三相橋式半控整流電路實訓
3.三相橋式全控整流電路實訓
4.晶閘管直流調速系統各主要單元參數的整定
5.轉速、電流雙閉環不可逆直流調速系統實訓
6.邏輯無環流可逆直流調速系統實訓
7.熟悉龍門刨床的電氣控制原理及常用低壓電器的操作
8.龍門刨床自動控制系統實訓
9.龍門刨床模擬加載實訓
10.晶閘管直流調速部分故障檢測維修
11.龍門刨床電氣故障檢測維修
