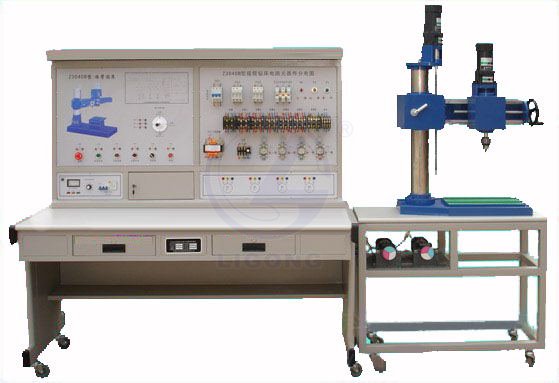

搖臂鉆床電氣技能實訓考核裝置(半實物)

一、概述：
“搖臂鉆床電氣技能實訓考核裝置(半實物)”是在原“搖臂鉆床電氣技能實訓考核裝置”的基礎上又進一步改進和提升，它增加了搖臂鉆床仿真半實物模型，通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實、直觀。本裝置適合于維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

二、產品特點：
1．搖臂鉆床半實物仿真模型是參照實際搖臂鉆床的功能，并按一定尺寸比例縮小而設計的；
2．本套裝置電氣部分的操作，能實現搖臂鉆床各種運動，它包括：主軸的旋轉、搖臂的升降，搖臂的旋轉，主軸箱的移動。
3．機床電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；
4．半實物模型上所用電機的電壓等級與實際使用的機床是完全相同的；
5．通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力。
三、實訓項目：
1．熟悉常用低壓電器的機構、原理
2．電路線路分析
3．通過觀察模型的運動，了解實際運動
4．通過測量找出線路中的故障點，對故障排除
5．設置故障點，作為維修電工的技能考核裝置
四、故障設置：
主軸啟動失效。
主軸能啟動外，其它控制均失效。
搖臂升降控制失效。
搖臂上升控制失效。
搖臂下降控制失效。
搖臂、主軸箱、立柱松緊控制失效。
搖臂、主軸箱、立柱松開控制失效。
搖臂、主軸箱、立柱夾緊控制失效。
……
可設置不少于20個故障。
五、技術條件：
1．輸入電源：三相四線（380V±10% 50Hz）
2．工作環境：溫度-10℃～＋40℃，相對濕度≤85％（25℃），海拔≤4000m
3．裝置容量：≤1kVA
4．外形尺寸：1430mm×750mm×1630mm
5．裝置重量：≤150kg
6．搖臂鉆床模型尺寸： 1000mm×500mm×800mm
7．搖臂升降行程：500mm
8.主軸箱行程：400㎜
