電子電工應用創新實踐室配置方案

一、系列概述
隨著課程改革的深入推廣，各學校越來越注重學生科技創新能力的培養?？萍紕?chuàng)新實踐室為中學生提供了學習及實踐的平臺，不僅能夠開發學生創新思維，培養創新能力，而且能夠輸出和展示創新的成果。為推動中學生科技創新活動提供了良好的綜合實踐平臺，對中學生創新教育、培養和培訓活動的開展有著示范性的作用。
科技創新系列注重與高校熱門專業的銜接，根據工科專業的特點，主要設有電子電工應用創新實踐室、家用電器維修實踐室、機電控制技術應用實踐室、測控技術創新實踐室、計算機及網絡技術創新實踐室、環境與氣象監測實踐室、汽車電子實踐室、智能樓宇工程技術實踐室和新能源利用實踐室九種配置方案。通過了解與學習，使學生對工科專業有一定的認識，與此同時，對提高其創新精神與實踐能力有著一定的促進作用。

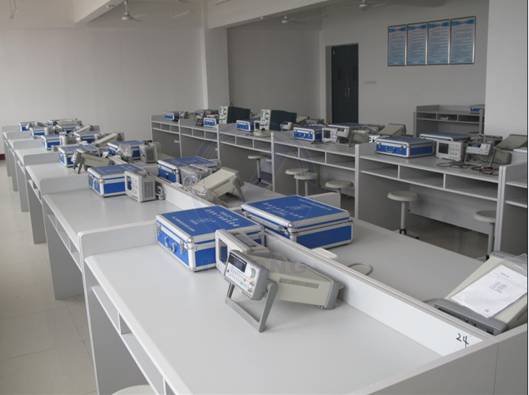

圖1 綜合視聽實驗室

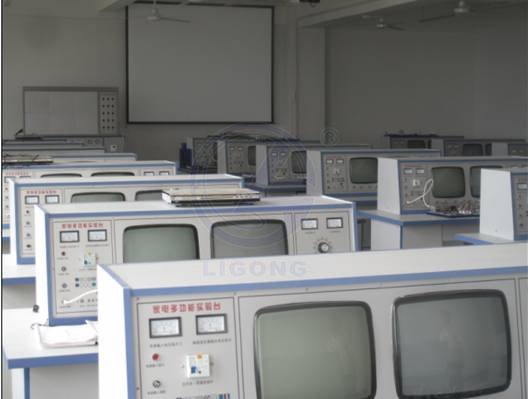

圖2 高頻技術實驗室

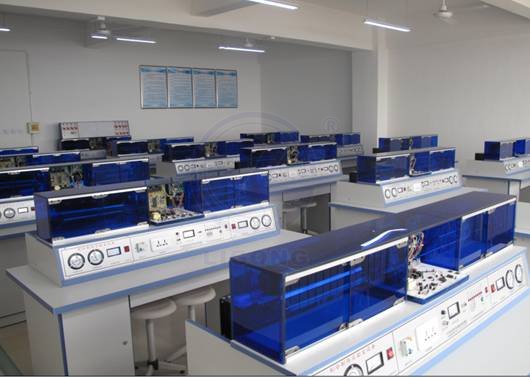

圖3 傳感器綜合實驗室

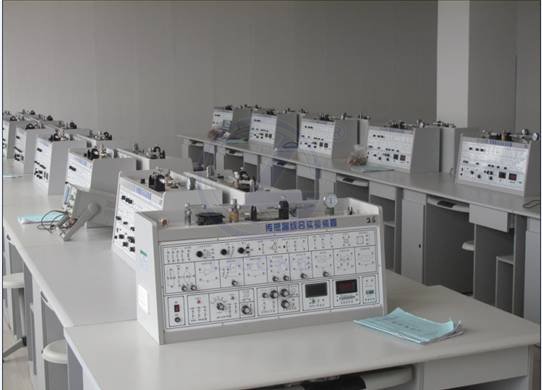

圖4 制冷制熱實驗室
二、配置方案簡介
電子電工應用創新實踐室配置方案
    電子電工是中學物理課程的延伸，電子電工的應用在生活中是必不可少的，人們越來越關注電子電工的技術發展。
    本方案以電子電工基礎設備與電子電工實踐操作臺為平臺，包含了電路基礎、電工基礎、模擬電路、數字電路等內容。通過學生在實驗平臺上的學習，了解電子電工的基本理論，掌握電子電工的基礎知識；通過在實踐操作臺上的鍛煉，熟知基本電工電子元件的應用，設計并搭接常用的家庭電路，及實用的電子電路，從而加深對電子電工的認識，培養良好的學習興趣。
家用電器維修實踐室配置方案
    本實踐室設有彩色電視機、液晶電視機、VCD、DVD、洗衣機、電冰箱、空調等維修實踐裝置，給學生提供了一個良好的實踐平臺。通過對裝置的實踐學習，讓學生學會使用家用電器，了解家用電器的基本結構及工作原理，認識家用電器的新工藝、新技術，掌握家電故障的一般排除方法，培養學生獨立思考與實踐動手的能力。為加深學生對家電的理解，擴展知識視野，實踐室內并設有掛圖，描述了電視機的演變歷程、未來家電的暢想等。
機電控制技術應用實踐室配置方案
    本實踐室設有機械結構展示柜、機械傳動模型、氣動控制箱、液壓控制箱、PLC控制技術實踐臺、機電創新實踐平臺等裝置。通過對展示模型的學習及對機電創新實踐平臺的操作，有淺到深逐步引導學生對機械結構、機電控制、機電綜合應用的理解，培養學生對機電控制技術的興趣，建立良好的學習方向和目標。
測控技術創新實踐室配置方案
    本實踐室將監測技術與控制技術應用于一體，主要包括傳感器技術實踐裝置、單片機技術實踐裝置、生物醫療實踐裝置及感測監控實踐裝置。通過對以上裝置的實踐學習，讓學生了解傳感器及測控設備的相關知識與應用，培養學生的實踐動手能力和創新思維能力。
計算機及網絡技術創新實踐室配置方案
    現代化生活離不開計算機，也離不開網絡，計算機技術與網絡技術是現代自動化系統的一個重要組成部分，是實現數據傳送、信息交換與信息處理的重要環節。
    本實踐室主要設有計算機認識與拆裝、操作與應用、計算機網絡技術、網絡布線示意圖等。通過掛圖的直觀性，讓學生了解身邊的網絡是什么樣子，除了所知道的計算機外，網絡還需要哪些設備；實際動手操作，讓學生能夠更好的了解計算機與網絡，同時通過訓練，能鍛煉學生的團隊協作能力、組織能力、交流溝通能力等，為他們進入新的環境奠定基礎。
環境與氣象監測實踐室配置方案
    環境保護與氣象測量是當今世界的主題，隨著社會經濟的發展，污染源日益增多，環境污染與生態破壞類型日趨復雜，為了提高學生對環保的意識，環境保護與氣象測量成了很多學校實踐活動的一部分。
    本實踐室主要將環境及氣象檢測儀器與典型污染處理設備相結合并配有示意掛圖，學生通過對檢測儀器的使用，能夠了解環境與氣象的基本知識，并深度掌握儀器的使用；通過實踐學習，能夠了解生活中典型的環境污染形式，如水污染、大氣污染、固體垃圾污染等；掛圖描繪了水污染處理的方式、途徑，可擴展學生的視野；氣象演示器描述生動與操作簡易，可提高學生的興趣，同時也能夠讓學生學到很多知識。
汽車電子實踐室配置方案
    隨著汽車技術的不斷發展，汽車技術日益成熟，汽車行業走進了我們的生活，走進了學校。
    本實踐室主要將汽車掛圖、汽車示教板、汽車電器實踐裝置等融為一體，讓學生通過掛圖去認識汽車，了解汽車，并結合示教板、透明汽車模型、模擬駕駛器等去感受汽車，實際操作汽車的真實系統如電控系統、照明系統、儀表系統、雨刷系統、音響系統等，使學生能夠更深層的從結構上去學習汽車，從原理上去掌握汽車，并可體驗汽車的駕駛過程。
    同時本方案還配有交通標志圖及相關規章制度示意掛圖，讓學生在學習汽車的同時，也了解并學習交通規則。
智能樓宇工程技術實踐室配置方案
    智能樓宇是通過科學和智能化的管理，對建筑物內的資源進行監測、控制的一種系統，其技術成熟，應用廣泛。
    本實踐室主要以工位型實踐臺架為主體，配有智能樓宇中的各種典型系統如消防報警及聯動系統、對講門禁系統、防盜報警系統、智能家居系統、智能巡更系統、綜合布線系統等，涵蓋了生活中常用的六大系統，它們既可獨立運行，也可綜合運用，且具有很強的開放性；同時實踐室也配置有智能樓宇系統掛圖，不僅美化了實踐室，同時也給學生理解樓宇系統提供了極大的幫助。
    通過對本實踐室的使用，不僅能夠讓學生了解各種智能系統，而且也能讓學生自行設計、自行動手安裝；通過老師對系統掛圖的介紹，學生可直觀的了解實際應用中樓宇系統的結構、層次，以增強知識面、拓展視野。
新能源利用實踐室配置方案
    能源話題是21世紀熱門的探討話題，提高節能意識的同時，要思索如何去創造能源、更好的利用能源。
    本實踐室主要設有典型的水力發電裝置、風力發電裝置、太陽能發電裝置及氫氧發電裝置等，并配合各種掛圖的設計方案，給學生一個全新的認識。
    通過對本實踐室的應用學習，讓學生了解新能源的概念，提高意識；同時通過對設備的操作，不僅能夠了解到創新能源的各種形式及方法，也能激發學生興趣及其創新思維；結合各種示意掛圖，增強學生的知識、開闊學生的視野。
三、方案配置
    1.電子電工應用創新實踐室配置方案

序號	產品型號名稱	主要技術規格	參考配置
	LGETEC-1型電子·電工技術創新平臺	本實踐臺配備各種交直流電源、信號源、儀表、各種實踐模塊、實踐套件、實踐工具等；帶有電源無線總控臺，電壓、電流漏電保護裝置；通過平臺提供的模塊、套件及相關工具，能完成交直流基礎電路、電機、數模電基礎電路等實踐項目，可提高學生對元器件的認識、工具的使用、電路的搭接及焊接的能力。輸入電源：三相四線（或三相五線） 380V±10% 50Hz	4套
	LGWD-1C型電工技能實踐平臺	本實踐臺提供交流電源、單相電源插座、交流電壓、電流表；提供短路、過流、漏電保護電路，安全可靠。學生可自行設計并搭接多種實物電路，如日光燈電路、家庭串聯、并聯電路、電機正反轉等，并進行調試。輸入電源：三相四線（或三相五線）AC380V±10% 50Hz 外形尺寸：1574mm×805mm×1650mm	4套
	電工技能實踐套件	主要包括低壓斷路器、接觸器、繼電器、端子排、導軌、行程開關、日光燈、整流器等24件，每件均為兩個，可讓兩個或多個學生同時進行實踐操作。	1套
	LGETDY-3型電子工藝創新實踐臺	本實踐臺配有電源控制屏、實踐模塊、實踐套件、實踐工具和活動柜等；提供100多種實踐模塊，配置多種典型的套件，使學生可以設計、搭接、調試、驗證新的電子電路，培養創新意識和能力。輸入電源：單相三線AC220V±10% 50Hz 外形尺寸：1600mm×700mm×1920mm 安全保護：具有漏電壓保護和漏電流保護、過載保護等功能，安全符合國家相關標準。	4套
	LG-SG01P型功率函數信號發生器	頻率范圍：0.2Hz～2MHz，分七檔，具備按鍵粗選，旋鈕細調和微調功能輸出波形：正弦波、三角波、方波、脈沖波、斜波、50Hz正弦波輸出電壓幅度：≥20VP-P（空載時）或≥10 VP-P（負載50Ω時）輸出可帶20、40、60dB衰減輸出功率：≥10W 輸出過載：指示燈亮，蜂鳴器響	4臺
	LG-2022C型數字存儲示波器	雙通道25MHz 5.7寸彩色液晶屏靈敏度：2mV-5V/（1-2-5順序）分辨率：8bit 存儲深度：單通道4k-1M 波形捕獲率：*高超過1000次/秒采樣模式：實時采樣、等效采樣	4臺
	導線架	使使用導線擺放整齊、井然有序。	4個
	電子電工操作規范（掛圖）	采用3mm厚雪弗板加高檔封邊條。外形尺寸：900mm×600mm×3mm	1套
	實驗室管理規范（掛圖）	采用3mm厚雪弗板加高檔封邊條。外形尺寸：900mm×600mm×3mm	1套

2.家用電器維修實踐室配置方案

序號	產品型號名稱	主要技術規格	參考配置
	LGAWTV-5型液晶電視維修技能實踐平臺	本實踐臺由交流電源、直流電源、彩色信號發生器、智能實踐考核系統、32寸液晶彩電等組成。能使學生了解液晶電視機各主要單元電路的組成，各專用元器件的基本結構及基本工作原理；掌握液晶電視機常見故障的維修。輸入電源：單相三線AC220V±10% 50Hz 外形尺寸：1700mm×930mm×1355mm	1套
	LGAWTV-1B型家電音視頻維修技能實踐平臺	本實踐臺配有控制屏、桌子、顯像管箱和配套組件（三洋I2C遙控彩電模塊、集成調幅收音機、卡拉OK模塊、VCD機模塊、DVD機模塊、揚聲器組模塊等）四部分組成。能完成I2C彩色電視、VCD、DVD、收音機、卡拉OK等工作原理與維修項目。輸入電源：單相三線AC220V±10% 50Hz 外形尺寸：1770mm×930mm×1355mm	2套
	LGAWJD-W-1型多種家用電子產品綜合實踐系統	本實踐臺由直流電源，直流數字電壓、電流表、定時器報警器，考核系統等組成，主要包括電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗碗機、全自動洗衣機等掛件及配套實物組成。能完成電子電風扇、微波爐、電子消毒柜、全自動洗衣機等常用家電結構的拆卸分析、元器件識別檢測、常見典型故障分析排除等項目。輸入電源：單相三線 AC220V±10% 50Hz 外形尺寸：1990mm×730mm×1430mm	1套
	LGRHBX-1型電冰箱制冷系統實踐平臺	本實踐臺采用真實的直冷式雙門電冰箱系統，真實的制冷機組（壓縮機、鋁復合板吹脹式蒸發器、鋼絲式冷凝器、溫控器），配套有采用直冷式電冰箱系統流程圖，直觀展示了直泠式雙門電冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓力表。溫度表等，便于學生更好的理解與操作。輸入電源：單相三線AC220V±10% 50Hz 外形尺寸：1000mm×600mm×1700mm 安全保護：具有漏電壓、漏電流保護，符合國家相關標準	1套
	LGRNAZ-1型空調安裝技能實踐平臺	本實踐平臺集真實空調系統，R22制冷劑回收機機組，真空泵系統機組，雙組壓力控制器機組，制冷專用工具及部件（如壓縮機、翅片盤管式冷凝器、便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵等）等于一體?；厥諜C組管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分、為學生提供一個真實的操作平臺，能讓學生自主完成空調系統安裝、調試、運行及維護等操作。輸入電源：單相三線AC220V±10% 50Hz 外形尺寸：950mm×800mm×1750mm 制冷劑回收類型：R22	1套
	LGRHZK-1型空調與冰箱技能創新實踐平臺	本實踐臺采用模塊化設計，由導軌鋁合金安裝平臺、空調系統模塊、冰箱系統模塊、電源及儀表模塊、空調電氣控制模塊、冰箱電子溫控電氣控制模塊等組成，能夠全面展現制冷系統結構及制冷系統維修的全部過程。輸入電源：單相三線AC220V±10% 50Hz 外形尺寸：1500mm×800mm×1400mm	2套
	教學掛圖	電視機的演變歷程，未來家電的暢想	1套

3.機電控制技術應用實踐室配置方案

序號	產品型號名稱	主要技術規格	參考配置
	LGMDMT-1型機械模型陳列柜	它由4個陳列分柜組成，主要展示連桿、組合、齒輪、凸輪運動等常見機構的類型和功用；自帶多功能主意播放控制系統，可以控制陳列柜中各種機構的運動并進行講解，可讓學生了解和掌握常見機構的機械原理。輸入電源：單相三線 AC220V±10% 50Hz 外形尺寸：1200mm×530mm×1950mm	1套
	LGPDQ-1型氣動技術創新平臺	本實踐平臺由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、微型空氣壓縮機等組成，結構緊湊、輕便實用。各氣動元件及電氣控制部件的接口均已留出，學生可自主搭接氣動回路和電氣控制回路。能完成電氣元器件的識別、方向控制回路、速度控制回路等項目。輸入電源：三相四線（或四相五線） AC380V±10% 50Hz	1套
	LGHPBY-1型液壓傳動創意組合實踐平臺	本實踐平臺的電氣控制部分采用鋁合金機箱結構，液壓系統的對象為鋁合金型材框架，重量輕、移動方便；液壓元件以透明有機玻璃外殼為主，工作介質為紅色液壓油，系統工作時可清晰觀察到液壓元件閥芯的工作過程，直觀性強。能完成液壓傳動演示、液壓傳動基本回路、液壓泵特性測試等項目。輸入電源：單相三線 AC220V±10% 50Hz 外形尺寸：實訓箱 368mm×250mm×137mm 實訓對象 700mm×450mm×650mm	1套
	LGORM-B型 PLC技術應用創新實踐平臺	本實踐平臺集日本歐姆龍CPM2AH-40CDR型可編程控制器、CX Programmer編程軟件、MCGS工控測定儀軟件、模擬實驗板于一體；提供實驗所需的+24V/1A電源，漏電保護、主機過壓保護等功能。可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實踐項目。輸入電源：三相四線（或三相五線）AC380V±10% 50Hz 外形尺寸： 1630mm×730mm×1300mm	1套
	LGJDME-1型機電綜合應用創新平臺	本實踐臺由型材臺架、井式上料機構、搬運機械手、物料輸送及分揀機構及相應PLC模塊、變頻器模塊、按鈕模塊、氣動元件、傳感器、I/O接口板和氣管等完成。能完成機電一體化設備機械部件安裝、氣動系統的安裝與調試、機電設備安裝與調試、自動控制系統安裝與調試等項目。輸入電源：三相四線（或三相五線）AC380V±10% 50Hz 外形尺寸： 1200mm×800mm×1300mm 安全保護：具有漏電壓、漏電流保護，符合國家相關標準。	2套
	LGMSRX-1型自動化生產線創新實踐系統 （六站）	本實踐臺貼近工業現場要求，是典型的自動生產線；設備從選材、工藝、流程、結構、控制等各方面都從實際工業現場出發，考慮工學結合要求，融合了機械、電氣、氣動、傳感器、電機驅動控制、PLC等多種控制技術，真實再現工業自動生產線中的供上料、檢測、搬運、加工、安裝、輸送、分揀的過程。輸入電源：單相三線 AC220V±10% 50Hz 外形尺寸： 2400mm×1700mm×1400mm	1套

4.測控技術創新實踐室配置方案

序號	產品型號名稱	主要技術規格	參考配置
1	LGSCCG-1型傳感器技術實踐平臺	本實踐臺由主控臺（采用高絕緣度、高強度、耐高溫的高密度板）、三源板、傳感器及信號處理模塊（溫度源、轉動源、振動源、電橋、電壓放大器、差動放大器、低通濾波器、相敏檢波器等）組成，還設有信號發生器、直流穩壓電源、頻率/轉速表、計時器、高精度調節儀；能完成金屬箔式應變傳感器、差動變壓器、光電轉速傳感器、集成溫度傳感器、氣敏傳感器等17種傳感器，三十多個實踐內容。輸入電源：單相三線AC220V±10% 50HZ 外形尺寸:1400mm×730mm×1200mm	6套
2	LGZGC-1型感測監控創新實踐系統	本實踐系統采用鋁合金實驗箱，由感測監控主機實驗箱及感測監控對象實驗箱兩大部分組成，采用了部分工業型傳感器，結合嵌入式單片機、CPLD、DSP 知識可以將檢測及監控系統提高到更高的層次。輸入電源：單相三線AC220V±10% 50HZ	2套
3	LGISL-1型生物醫療儀器與虛擬儀器實踐系統	本實踐系統由實驗主機箱和各種傳感器調理模塊組成，包含了各種典型的人體監護傳感器，傳感器的信號調理電路，從原理上介紹各種人體監護傳感器的工作過程，是生理信號監護儀原理性的近似體現。讓學生借助實際的操作及驗證，對生物電子感測有深入的認識。輸入電源：單相三線AC220V±10% 50HZ 外形尺寸:302mm×218mm×100mm	4套
4	LGMEDP-1型單片機應用創新系統	本系統為鋁合金結構；提供豐富的接口電路、如開關輸入、陣列式鍵盤、LED顯示、數碼管顯示、LED點陣顯示等，這些單片機接口電路涵蓋了MCU的各個領域。提供獨立的多種單片機實踐項目，包括語音識別機器人、語音遙控小車、網絡家電、手機游戲系統、出租車計價器、數字式多路溫度采集系統、交通燈控制系統等。能完成MCS-51單片機基礎應用的多個實踐項目。輸入電源：單相三線220V±10% 50HZ 外形尺寸:415mm×285mm×130mm	4套
5	六邊形實踐桌	規格：正六邊形，邊長為700mm，高度為760mm；臺面基材為25mm厚E1級刨花板，墨綠色防火板貼面；臺身采用18mm厚三聚氫胺貼面刨花板(E1級），框架采用鋁合金框架結構，材料為φ50鋁型材，壁厚1.5mm，表面氧化處理。本產品為組合式結構，可拆分為兩張相同的梯形桌單獨使用。	4臺
6	LG-2022C型數字存儲示波器	雙通道25MHz 5.7寸彩色液晶屏靈敏度：2mV-5V/（1-2-5順序）分辨率：8bit 存儲深度：單通道4K-1M 波形捕獲率：*高超過1000次/秒采樣模式：實時采樣、等效采樣	2臺
	組套工具	主要包括：萬用表、測電筆、吸錫器、尖嘴鉗、斜口鉗、剝線鉗、鑷子、剪刀、一字螺絲刀（2件）、十字螺絲刀（2件）、鐘表批（6支）、焊錫絲、烙鐵架	4套
	電腦	主流配置（或按客戶要求進行配置）	4臺

5.計算機及網絡技術創新實踐室配置方案

序號	產品型號名稱	主要技術規格	參考配置
	LGCNZW-1型計算機組裝與維護實踐平臺	本實踐臺由操作臺、計算機散件、軟件光盤、工具、故障設置及考核單元組成，可以完成計算機組裝、操作系統安裝、應用軟件安裝、設備驅動程序安裝、計算機外設備連接和常見故障的演示與維修等項目。	4套
	LG-JWCG型計算機網絡綜合布線陳列柜	本陳列柜分為三種型號展示柜，分別為材料展示柜、常用工具展示柜、線槽管及輔助材料展示柜。所有展示柜柜體均采用優質全鋼材料，亞光噴塑。上半部分為材料展示部分，內設兩組照射方向可調型三基色冷光射燈，柜內展板采用特別設計懸掛結構，自由調整展示材料位置。下半部分為儲藏柜，可放置各種布線工具及消耗材料，門體均帶鎖具。	2套
	LG-JSJW型計算機網絡組建實踐平臺	本裝置采用多工位型結構，可以模擬園區網絡、無線網絡的組建、無線與有線網絡聯網等；并實現常用工具的使用、線纜的制作、聯網設備的設置等。	2套
	LG-YQCG 型儀器工具存放柜	規格：1000mm×500mm×2000mm 柜身材料采用18mm厚三聚氫胺貼面刨花板（E1級），柜子上部分為4層，每層分出多種規格的格子空間，下部鑲裝實心對開	2臺
	數字化集成管理布線系統圖（掛圖）	該圖充分展示了數字化管理系統的結構及層次，是計算機網絡系統的典型應用，給學生理解計算機、網絡及其布線提供了良好的平臺。	1套
	電腦	主流配置（或按客戶要求進行配置）	6臺

6.環境與氣象監測實踐室配置方案

序號	產品型號名稱	主要技術規格	參考配置
	環境監測系統	主要包括： LG-8238型數字濁度儀； LG-2602型酸度計； LG-8239型大氣采樣器； LG-8240型 CO2測定儀； LG-8241型 O2測定儀； LG-8242型噪聲測定儀； LG-8243型粉塵測定儀； LG-20001型電子天平。	6套
	氣象監測系統	主要包括： LG-8232A型電接風向風速儀； LG-8233型氣壓計；LG-8234A型雨量計； LG-8235型日照計； LG-8237型濕度計； LG-8236型溫度計。	6套
	LGENWH-1型小區污水處理及中水回用系統	本系統的構筑物主要包括：格柵、調節池、CASS池、膜過濾裝置、消毒池等，且均由有機玻璃制成，便于觀察整個系統·工藝流程，讓學生了解污水處理的過程。輸入電源：單相三線AC220V±10% 50Hz 裝置容量：＜2KVA	1套
	六邊形實踐桌	規格：正六邊形，邊長為700mm，高度為760mm；臺面基材為25mm厚E1級刨花板，墨綠色防火板貼面；臺身采用18mm厚三聚氫胺貼面刨花板(E1級），框架采用鋁合金框架結構，材料為φ50鋁型材，壁厚1.5mm，表面氧化處理。本產品為組合式結構，可拆分為兩張相同的梯形桌單獨使用。	2臺
	LG-PSXH型創新型水循環演示器	本儀器采用鋁合金及木質相結合的框架、彩色景觀圖、高亮度發光二極管顯示，具有畫面清晰，動態演示，教學效果良好的特點。模型功能：通過發光管的亮度變化演示海陸大循環、內陸循環及地表涇流、地下涇流；通過電位器調節來演示水循環的流速，真實生動的演示水循環的過程。電源：交流AC220V±10%。外型尺寸：78cm×54cm	1套
	LG-PJFH型創新型季風活動演示器	本演示器用優質合成板制作，結構牢固，不變形，面板以景色寫真進行模擬演示；適用于教學上地理課程中季風與氣壓的關系，幫助學生加深對季風形成的了解及影響季風流向的因素。功能特點：演示器具有雙面結構，不僅能夠演示冬季亞歐大陸受蒙古---西伯利亞冷高壓控制面形成的偏北季風，而且還可以演示夏季受太平洋負熱帶高壓控制面形成的偏南季風。	1套
	LG-PYLQ型創新型洋流演示器	本演示器采用《世界地圖全球大洋洋流分布圖》作為底圖，發光二極管動態演示全球海洋主要洋流的流向，模型采用優質合成板鋁合金邊框，配以優質兩極發光管，牢固、不變形各部分位置排列均勻，表現內容正確著色鮮明，具有一般教學演示器無法達到的仿真效果和直觀效果，給中學教學提供了良好的平臺。儀器功能：能夠演示全球大洋洋流分布及暖流寒流的流向；演示太平洋、印度洋、大西洋的洋流分布及流向；演示洋流在中低緯度成反氣旋型流向中高緯度后成氣旋型的流向規律等。輸入電壓：單相三線AC220V±10% 50Hz	1套
	污水處理系統流程圖（掛圖）	將污水處理流程形象的展現出來，并附有圖解文字說明。采用高檔白畫布制成。外形尺寸：1800mm×1000mm	1套
	可回收垃圾分解系統（掛圖）	將垃圾處理流程形象的展現出來，并附有圖解文字說明。采用高檔白畫布制成。外形尺寸：1800mm×1000mm	1套

7.汽車電子實踐室配置方案

序號	產品型號名稱	主要技術規格	參考配置
	LGCESJ-1型汽車汽油發動機電控系統示教板	本示教板完整展示了上海大眾桑塔納2000AJR型閉路電子控制多點燃油噴射式發動機的電控系統，設備包括發動機電動單元、空氣流量計、進氣溫度傳感器、節氣門組件、發動機轉速傳感器、霍爾傳感器、冷卻液溫度傳感器、氧傳感器、爆震傳感器、噴油器、點火線圈、燃油泵等真實汽車部件，能動態演示電控發動機燃油噴射、電子點火及調整過程，并設置有故障箱，便于利用儀器儀表進行測試及故障模擬。工作電壓：單相三線AC220C±10% 50Hz 外形尺寸：1200mm×550mm×1800mm	1套
	LGCESJ-9型汽車ABS制動系統示教板	本示教板完整展示了上海大眾桑塔納2000的防抱死系統，設備包括ABS電子控制單元、轉速傳感器等真實汽車部件，能夠動態演示ABS制動系統在不同路面的制動過程，面板上設置有測試點，便于用儀器儀表對其進行測試。工作電壓：單相三線AC220C±10% 50Hz 外形尺寸：1000mm×550mm×1800mm	1套
	LGCESJ-10型汽車倒車雷達系統示教板	本示教板完整展示了汽車倒車雷達系統，設備包括雷達控制單元、超聲波傳感器、顯示器等真實汽車部件，能夠動態演示汽車倒車雷達系統的工作過程。工作電壓：單相三線AC220C±10% 50Hz 外形尺寸：1000mm×550mm×1800mm	1套
	LGCESJ-12型汽車燈光照明系統示教板	本示教板完整展示了上海大眾桑塔納2000的燈光照明系統，設備包括前組合燈、霧燈、后組合燈、內頂燈、牌照燈等真實汽車部件，能夠動態演示汽車各種燈光的工作過程，面板上設有測試點和故障設置開關，便于教師利用儀器儀表對其測試和故障現象模擬。工作電壓：單相三線AC220C±10% 50Hz 外形尺寸：1200mm×550mm×1800mm	1套
	LGCESJ-15型汽車儀表系統示教板	本示教板完整展示了上海大眾桑塔納2000原車儀表系統，設備包括大燈開關、組合開關、轉向燈、后窗加熱燈開關、行李箱指示燈開關、行李箱燈、制動指示燈開關等汽車真實部件，其余電路采用專用電路進行模擬，能夠動態演示汽車儀表系統的工作過程。工作電壓：單相三線AC220C±10% 50Hz 外形尺寸：1200mm×550mm×1800mm	1套
	LGCESJ-16型汽車雨刷系統示教板	本示教板完整展示了上海大眾桑塔納2000的雨刷系統，設備包括雨刷開關、電動掛水器、洗滌泵、儲液罐等真實汽車部件，能夠動態演示雨刷掛水的過程，面板上設置有測試點及故障設置開關，便于利用儀器儀表對其進行測試及故障現象模擬。工作電壓：單相三線AC220C±10% 50Hz 外形尺寸：1000mm×550mm×1800mm	1套
	LGCESJ-17型汽車音響系統示教板	本示教板完整展示了上海大眾桑塔納3000的音響系統，設備包括音響主機、揚聲器、自動天線等真實汽車部件，能夠演示音響主機自帶的收音與CD播放功能，面板上設置有測試點和故障設置開關，便于利用儀器儀表對其進行測試及故障現象模擬。工作電壓：單相三線AC220C±10% 50Hz 外形尺寸：1000mm×550mm×1800mm	1套
	LG-TMQC型透明汽車模型	該模型采用大眾桑塔納2000車型，比例1：0.8，能夠清晰的展現汽車內在部位的結構和作用，使學生能夠很快地了解和掌握汽車各部的功能原理，更好的掌握知識。產品特點：采用透明有機玻璃制作，內中部件均以硬質塑料加工，用螺絲固定在金屬高溫烘漆而成的車架上。產品透明度高、不變形、不混濁，方便耐用。	1套
	LG-QCMJ型汽車模擬駕駛器	本系統操作方法與真車一樣，視覺效果采用計算機實時成像、非常逼真；聲音采用計算機語音合成技術，能逼真模擬汽車行進中的各種機械動力聲、喇叭聲、周圍環境聲等。是中學勞技教育與通用技術課程的現代化教學設備。	4套
	LGCEZZ-1型汽車動力轉向系統實踐平臺	本系統采用上海大眾桑塔納2000液壓動力轉向系統，整套裝置包括方向盤、轉向器、助力泵、前懸掛、轉向輪和轉向管柱等，能夠清晰展示動力轉向系統和前懸掛的外形、安裝位置及連接關系，使學生對汽車動力轉向系統以及前懸掛有更為直觀的了解及認識。工作電壓：三相四線AC380C±10% 50Hz 外形尺寸：1750mm×700mm×1180mm	1套
	LGCEDQ-1型汽車電器系統創新實踐平臺（大眾桑塔拉2000）	本系統采用上海大眾桑塔拉2000GSI型全車電器，包括所有燈光、喇叭、儀表、電動門窗、點火系統、發電系統、中控系統以及相應的傳感器，綜合了目前汽車電路系統的所有基本類型，包括全程線路、照明、信號、啟動、電動門窗、發電及儀表顯示等類型，完整展示了汽車電器部分的原理和功能。設備整體采用近似原車臺式布局，便于學生理解和掌握。工作電壓：單相三線AC220C±10% 50Hz 外形尺寸：1800mm×1100mm×750mm	1套
	LGCEDD-1型汽車電工電子技術創新實踐平臺	本實踐平臺采用鋁合金結構箱體，模塊化設計，配有多種模塊；能夠提供±15V、±12V、±5V六路直流電源，兩路可調穩壓電源，直流恒流流源及函數信號發生器等。配置多種模塊電路板，能夠完成歐姆定律、基爾霍夫定律、疊加定律、二極管、三極管特性、穩壓電路、濾波電路、汽車系統模擬等項目。輸入電源：單相三線AC220C±10% 50Hz 外形尺寸：485mm×353mm×143mm	5套
	汽車萬用表	采用優利德UT107	5套
	LG-2022C型數字存儲示波器	雙通道25MHz ； 5.7存彩色液晶屏；分辨率為8bit ；存儲深度單通道4K-1M ；波形捕獲率*高可達1000次/秒；采用實時采樣、等效采樣等模式；示波器能夠顯示多種語言如：簡體中文、繁體中文、英語、德語、法語、韓語俄語等等。	1臺
	六邊形實踐桌	規格：正六邊形，邊長為700mm，高度為760mm；臺面基材為25mm厚E1級刨花板，墨綠色防火板貼面；臺身采用18mm厚三聚氫胺貼面刨花板(E1級），框架采用鋁合金框架結構，材料為φ50鋁型材，壁厚1.5mm，表面氧化處理。本產品為組合式結構，可拆分為兩張相同的梯形桌單獨使用	3臺
	汽車整車展示圖（掛圖）	掛圖采用雪弗板材料制成，將整車完整的描繪出來。外形尺寸：900mm×600mm	1套
	交通標志展示板（掛圖）	將常用交通標志形象的展現出來。采用3mm厚雪弗板加高檔封邊條制成。外形尺寸：900mm×600mm×3mm	1套
	交通規章制度展示板（掛圖）	采用3mm厚雪弗板加高檔封邊條制成。外形尺寸：900mm×600mm×3mm	1套
	組套工具	主要包括：萬用表、測電筆、吸錫器、尖嘴鉗、斜口鉗、剝線鉗、鑷子、剪刀、一字螺絲刀（2件）、十字螺絲刀（2件）、鐘表批（6支）、焊錫絲、烙鐵架	4套

8.智能樓宇工程技術實踐室配置方案

序號	產品型號名稱	主要技術規格	參考配置
	LGBCAE-1A型智能樓宇創新實踐平臺	結構為工字型，具有4個工位，可配置8塊功能掛板，每個工位可同時滿足3～4個學生共同操作。工作電壓：單相三線AC220V±10% 50Hz 整機容量：≤1.0KVA 外形尺寸：2440mm×1730mm×1800mm 輸出電壓：DC5V、DC12V、DC18V、DC24V	2套
	LG-HX-A型火災自動報警及消防聯動控制單元	該系統控制部分全部采用實物，對象部分采用簡單模型，采用主流消防系統中的各種報警探測器及控制器，并配有消防電話系統及消防廣播系統，能夠進行消防報警及聯動模擬。該系統包含5個模塊，主機控制模塊、探測報警模塊、消防廣播模塊、聯動控制模塊、廣播電話模塊，其中有4塊是網孔板形式。網孔板尺寸：750mm×600mm	1套
	LG-FB-A型防盜報警單元	該系統結合當前防盜系統*前沿技術，采用世界知名的德國BOSCH安防報警系統，具有有線報警、無線報警及系統布撤防功能，系統成熟穩定，是教學和研究防盜報警技術的良好平臺。該系統采用網孔板形式。網孔板尺寸：750mm×600mm	1套
	LG-DM-A型對講門禁及室內安防控制單元	該系統集可視對講門禁系統和常用的多種室內外安防設備為一體，可實現室內外對講功能，并能夠?qū)崿F(xiàn)單住戶、多住戶的模塊關系，系統穩定可靠，結構合理清晰。該系統包含3個模塊，住戶模塊、大樓模塊、小區模塊，都是網孔板形式。網孔板尺寸：750mm×600mm	1套
	LG-JK-A型智能家居單元	該系統提供一個智能家居控制和管理平臺，軟件和硬件相結合，能使學生自己動手實現系統布線，設備安裝、調試等功能。包括配套觸摸屏、系統控制主機、多種智能控制、接口等模塊。該系統包含2個模塊采用網孔板形式。網孔板尺寸：750mm×600mm	1套
	LG-BZ-A型閉路電視監控單元	該系統結合當前閉路電視監控及周邊防范系統的特點，采用主流優質監控設備，能夠?qū)崿F(xiàn)與周邊防范系統的聯動功能。該系統包含解碼器、云鏡控制器、硬盤錄像機、各種探測器、攝像機，為教學提供非常便利的學習平臺。該系統采用網孔板形式。網孔板尺寸：750mm×600mm	1套
	LG-XG-A型智能巡更管理單元	該模塊主要包括接觸式巡更巡檢器、通訊座、信息鈕、地點托、人員托、非接觸式巡更巡檢器、通訊線、充電器、巡更軟件等。該系統采用網孔板形式。網孔板尺寸：750mm×600mm	1套
	LGPZB-1型創新型綜合布線系統實踐平臺	本系統主要配有屏及桌子、路由器、交換機、程控交換機、各種配線架、接口模塊等。能夠?qū)崿F(xiàn)數據網絡、語音網絡的傳輸?shù)?，并可清晰的展現樓宇系統中常見的子系統結構如工作區子系統、水平布線子系統、垂直干線子系統、管理子系統、設備間子系統等等，使用性、通用性很強。輸入電源：單相三線AC220V±10% 50Hz 整機容量：≤1.0KVA 外形尺寸：1668mm×805mm×1484mm	1套
	LG-YQCG 型儀器工具存放柜	規格：1000mm×500mm×2000mm 柜身材料采用18mm厚三聚氫胺貼面刨花板（E1級），柜子上部分為4層，每層分出多種規格的格子空間，下部鑲裝實心對開門	2臺
	電腦	主流配置（或按客戶要求進行配置）	3臺
	智能樓宇系統 （掛圖）	包括：樓宇供電系統、停車廠管理系統、中央空調空氣處理系統、火災自動報警及消防聯動系統結構圖、智能型可視對講系統圖、智能家居系統結構圖、數字化集成管理布線系統圖等。	1套

9．新能源利用實踐室配置方案

序號	產品型號名稱	主要技術規格	參考配置
	LG-SLFD型水輪機發電原理及應用實踐平臺	該系統主要由微型發電機組，有機玻璃水箱，不銹鋼儲水箱，水泵、不銹鋼框架及發電系統處理模型及模擬應用系統等組成。主要功能：當水流過發電機組時會帶動發電機轉動產生電能并儲存在儲能裝置中，經過升壓、逆變等模擬處理過程，供照明用電、工業用電等。讓學生了解發電的過程及其應用，并可實現學生自己實踐操作的過程。	2套
	LG-CXFA-A型潮汐發電創新平臺	該系統主要由不銹鋼框架、儲水箱、有機玻璃水箱、水泵、發電機組，管道、閥門、示教板等組成。本系統主要模擬雙水庫潮汐發電的結構，能夠?qū)崿F(xiàn)全日式發電，儲水箱用來模擬海水、有機玻璃水箱用來模擬水庫水及海水，漲潮時儲蓄海水，落潮時放出海水，從而使水經過發電機組時將勢能轉換為動能，動能轉換為電能，從而實現發電。通過本裝置的實驗，讓學生了解潮汐發電的原理、過程及其應用，并掌握能量轉換的相關知識。	2套
	LG-ZFFD-A型風力發電創新平臺	該系統主要由風力發電系統、示教板等組成。讓學生了解風能發電的原理及其應用，并可直觀的表現出能量的轉換關系：風能→動能→電能。	2套
	LGRPSP-1型太陽能發電技術創新實踐平臺	太陽能發電系統包括光源、太陽能電池組件、太陽能控制器、蓄電池、負載、儀表等組成。能夠?qū)崿F(xiàn)太陽能電池板能量轉換、太陽能控制器認識和使用等，使學生提前接觸并認識太陽能。輸入電源：380V±10% 50HZ 整機容量：﹤1000VA	1套
	LGRPFC-1型氫氧燃料電池發電創新平臺	本裝置將氫氣、質子交換膜燃料電池、氣體流量壓力檢測儀表，以及各種負載系統、電量測量儀表等元件，組成一套功能全面、運行安全、可操作性強的燃料電池實驗系統。讓學生動手搭建氣體回路、電氣回路，培養學生的動手能力和操作技能，實踐項目可讓學生直觀的了解燃料電池的使用方法、電池特性。輸入電源：市電220V±10% 50Hz	1套
	LG-YQCG 型儀器工具存放柜	規格：1000mm×500mm×2000mm 柜身材料采用18mm厚三聚氫胺貼面刨花板（E1級），柜子上部分為4層，每層分出多種規格的格子空間，下部鑲裝實心對開門	2臺
	新能源利用（掛圖）	主要包括：太陽能發電系統、天然氣的利用、核能利用、風力發電系統、沼氣發電系統、地熱能發電系統圖等。	1套
