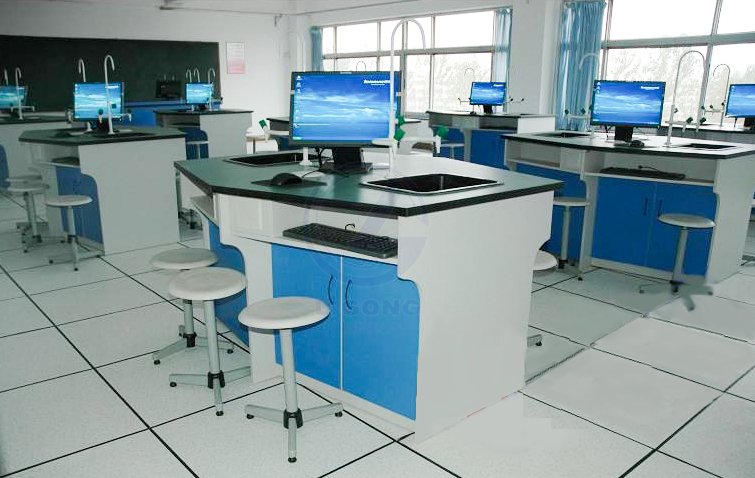

中學化學數字化信息系統實驗室

一、系列概述
中學化學數字化信息系統實驗室是在中小學新課改的大背景下，鍛煉學生的自主研究性學習習慣，就成為了現在中小學實驗教學的主要任務。因此將信息技術和學科教學有機結合的探究性實驗室就應運而生。
DIS Lab是數字化信息實驗室的簡稱，DIS Lab的基本結構為：傳感器+數據采集器+計算機+教學軟件。DIS Lab以一系列的傳感器替代了傳統的測量儀器，能完成多種物理量數據的采集，數據通過數據采集器采集處理后上傳到計算機，由教學軟件進行實時的處理與分析。
DIS Lab將實驗數據數字化，在真實實驗的基礎上實現了信息技術與教學實驗的整合。能完成物理、化學、生物等多種學科實驗。
大量的實驗表明，盡管DIS Lab的傳感器替代了部分測量儀表，但引入DIS Lab之后的實驗教學體系并沒有形成斷層，實驗數據依然來自于傳統的實驗裝置。但是在數據采集和處理方面，卻借助信息技術得到了顯著改觀?？梢詫W(xué)生從簡單、機械、繁瑣的數據處理過程中解脫出來，不僅可以激發學生實驗興趣、減輕學生實驗作業負擔，還為培養學生的探究能力和創新精神提供了極好的教學平臺。

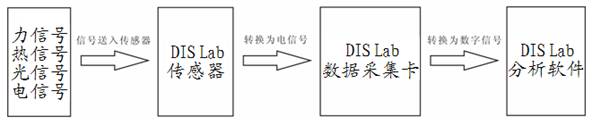

數字化信息系統實驗室工作流程示意圖
隨著科技的發展，“計算機+傳感器模式”模式的DIS Lab也逐步的發展起來，該模式的DIS Lab采用無線連接，傳感器上具有顯示功能，可脫機作為一部獨立的儀器使用，也可同計算機連接，通過計算機軟件進行更多更復雜的數據處理。

二、主要技術參數
普通型：該產品需要配置數據采集卡，通過上位機軟件完成實驗

序號	型號及名稱	主要技術性能
1	CJ-100 數據采集器	USB接口，使用安全方便，無需外部電源；四個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；數據采樣率：10kbps，12位模數轉換精度；
2	CJ-200 高速數據采集器	USB接口，使用安全方便，無需外部電源；四個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；數據采樣率：100kbps，14位模數轉換精度；
3	CJ-300 無線數據采集器	無線傳輸，128*64液晶顯示，可脫機測量；四個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；支持實驗數據顯示、處理、存儲和傳輸；數據采樣率：100kbps，14位模數轉換精度；
4	CJ-400 手持式數據采集器	智能供電，超長待機；掌上PDA與采集器通過無線網絡同步通信；采集器采用32位ARM處理器設計，主頻500MHz；八個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；數據采樣率：40kbps，14位模數轉換精度；標配3.5寸顯示屏，USB接口、存儲卡接口；在線或離線測量，實時顯示測量結果；實驗數據存儲，U盤、SD卡；
5	CJ-500 手持式數據采集器（分體式）	分體式設計，智能供電，超長待機；掌上電腦與采集器通過無線網絡同步通信；采集器采用32位ARM處理器設計，主頻500MHz；八個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；數據采樣率：40kbps，14位模數轉換精度；標配8.9寸顯示屏，USB接口、存儲卡接口；在線或離線測量，實時顯示測量結果；實驗數據存儲，U盤、SD卡；
6	CJ-600 手持式數據采集器（一體式）	一體式設計，智能供電，超長待機；掌上電腦與采集器通過無線網絡同步通信；采集器采用32位ARM處理器設計，主頻500MHz；八個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；數據采樣率：40kbps，14位模數轉換精度；標配8.9寸顯示屏，USB接口、存儲卡接口；在線或離線測量，實時顯示測量結果；實驗數據存儲，U盤、SD卡；
7	CG-001 位移傳感器	分體式結構；量程：0～200cm； *小分辨率：1mm；量程自適應；
8	CG-001A 位移傳感器	一體式結構；量程：15～600cm； *小分辨率：1mm；量程自適應；
9	CG-002 磁傳感器	量程：-67mT～+67mT； *小分辨率：0.1mT；量程自適應；
10	CG-002A 磁傳感器	量程：-100mT～+100mT； *小分辨率：0.1mT；量程自適應；
11	CG-004 電流傳感器	量程：-2A～+2A； *小分辨率：0.01A；量程自適應；
12	CG-005 電壓傳感器	量程：-20V～+20V； *小分辨率：0.01V；量程自適應；
13	CG-008 光電門傳感器	*小分辨率：0.1ms；種測量模式：計時、計數、測速等；
14	CG-009 力傳感器	量程：-20N～+20N； *小分辨率：0.01N；量程自適應；
15	CG-009A 力傳感器	量程：-50N～+50N； *小分辨率：0.01N；量程自適應；
16	CG-010 壓強傳感器	量程：0～300kPa； *小分辨率：0.1kPa；量程自適應；
17	CG-010A 壓強傳感器	量程：0～700kPa； *小分辨率：0.1kPa；量程自適應；
18	CG-010B 壓差傳感器	量程：-20kPa～20kPa； *小分辨率：0.01kPa；量程自適應；
19	CG-011 聲傳感器	量程:0Hz～44kHz；
20	CG-011A 聲強傳感器	量程：20dB～120dB；分辨率：0.01dB；
21	CG-012 微電流傳感器	量程：-2μA～+2μA； *小分辨率：0.01μA；量程自適應；
22	CG-013 溫度傳感器	量程：-20℃～+130℃； *小分辨率：0.1℃；量程自適應；
23	CG-013A 快速溫度傳感器	量程：-20℃～+130℃； *小分辨率：0.1℃；量程自適應；能快速響應溫度的變化；
24	CG-013B 高溫傳感器	量程：-20℃～+1200℃； *小分辨率：0.1℃；量程自適應；
25	CG-013C 紅外溫度傳感器	量程：-20℃～+200℃； *小分辨率：0.1℃；量程自適應；
26	CG-016 光強分布傳感器	分辨率：12dot/mm；
27	CG-017 G-M 傳感器	量程：0～40000cpm； *小分辨率：1cpm；
28	CG-018 加速度傳感器	量程：-6g～+6g；分辨率：0.001g；量程自適應；
29	CG-019 電導率傳感器	量程：0～20mS/cm；分辨率：0.001mS/cm；量程自適應；
30	CG-019A 電導率傳感器	量程：0～200mS/cm；分辨率：0.01mS/cm；量程自適應；
31	CG-020 氧氣傳感器	量程：0～100%；分辨率：0.1%；
32	CG-021 溶解氧傳感器	量程：0～20mg/L；分辨率：0.1mg/L；
33	CG-022 色度傳感器	量程：0～100%；分辨率：0.1%；
34	CG-023 PH值傳感器	量程：0～14；分辨率：0.1；
35	CG-024 二氧化碳傳感器	量程：0～5000ppm；分辨率：20ppm；
36	CG-025 濕度傳感器	量程：0～100%RH；分辨率：1%RH；
37	CG-026 濁度傳感器	量程：0～400NTU；分辨率：0.1NTU；
38	CG-027 心電圖傳感器	量程：30bpm～200bpm；分辨率：1bpm；
39	CG-028 光照度傳感器	量程：0～20000 lx；分辨率：10 lx；
40	CG-029 電子羅盤傳感器	量程：0～359度；分辨率：1度；
41	CG-030 旋轉運動傳感器	量程：0～30 r/s；分辨率：0.09°；
42	CG-31 呼吸率傳感器	量程：-315～315 L/min； *小分辨率：0.01 L/min；量程自適應；
43	CG-32 氧化還原傳感器	量程：-2000～2000mV； *小分辨率：1mV；量程自適應；
44	CG-33 二氧化硫傳感器	量程：0～20ppm；分辨率：0.01ppm；量程自適應；
45	CG-34 酒精傳感器	量程:0 mg/L ～2 mg/L；只可測量氣態酒精；
46	CG-35 心率傳感器	量程：0次～200次；可通過專用軟件實時顯示心率大小以及心電心率波形；
47	CG-36 傾角傳感器	量程：0°～180°；分度：1°；
48	CG-37 頻率傳感器	量程：1Hz～1MHz；分度：1Hz；測量方波信號頻率；
49	CG-38 常開常閉傳感器	與其他傳感器配合，可控制執行器動作實驗；
50	CS-101 專用軟件	軟件界面采用菜單式結構+窗口式結構；通用軟件功能強大、界面友好、易學實用；自動識別傳感器，智能設定*佳采樣頻率；軟件調零，自動量程切換；表格、圖表、數值儀器、表盤等多種數據顯示方式；多次實驗的曲線，可在同一界面顯示；具有各種曲線擬合功能，可以進行專業的實驗數據分析；內置實驗?zāi)０婧蛯?shí)驗指導，自動生成實驗報告功能；人性化設計，可在滿足實驗要求基礎上進行實驗探索；兼容性強，支持多種硬件平臺；
51	CS-102 通用軟件
52	CS-103 電學仿真軟件	針對中學物理電學中的基礎實驗和探索性實驗而專門設計的電學仿真軟件。實驗內容豐富、效果逼真、數據準確、界面清晰生動，是真實實驗的虛擬化；
53	CS-104 聲學教學軟件	由聲波發生、波形展示和頻譜分析功能構成，通過外接話筒采集聲波；

無線型：該產品的傳感器帶有無線傳輸功能，可獨立完成實驗。

序號	型號及名稱	主要技術性能
1	WXCG-001 位移傳感器	量程：0～200cm； *小分辨率：1mm；量程自適應；
2	WXCG-002 磁傳感器	量程：-67mT～+67mT； *小分辨率：0.1mT 量程自適應；
3	WXCG-003 電流傳感器	量程：-2A～+2A； *小分辨率：0.01A；量程自適應；
4	WXCG-004 電壓傳感器	量程：-15V～+15V； *小分辨率：0.01V；量程自適應；
5	WXCG-005 光電門傳感器	分辨率：0.1ms；多種測量模式：計時、計數、測速等；
6	WXCG-006 力傳感器	量程：-20N～+20N； *小分辨率：0.01N；量程自適應；
7	WXCG-007 壓強傳感器	量程：0～700kPa；分辨率：0.1kPa；量程自適應；
8	WXCG-008 微電流傳感器	量程：-2μA～+2μA； *小分辨率：0.01μA；量程自適應；
9	WXCG-009 溫度傳感器	量程：-20℃～+130℃；分辨率：0.1℃；量程自適應；
10	WXCG-010 加速度傳感器	量程：-6g～+6g；分辨率：0.001g；量程自適應；
11	WXCG-011 氧氣傳感器	量程：0～100%；分辨率：0.1%；
12	WXCG-012 溶解氧傳感器	量程：0～20mg/L；分辨率：0.1mg/L；
13	WXCG-013 PH值傳感器	量程：0～14；分辨率：0.1；
14	WXCG-014 濕度傳感器	量程：0～100%RH；分辨率：1%RH；
15	WXCG-015 光照度傳感器	量程：0～20000 lx； *小分辨率：10 lx；量程自適應；
16	WXCS-101 專用軟件	軟件界面采用菜單式結構+窗口式結構；通用軟件功能強大、界面友好、易學實用；自動識別傳感器，智能設定*佳采樣頻率；軟件調零，自動量程切換；表格、圖表、數值儀器、表盤等多種數據顯示方式；多次實驗的曲線，可在同一界面顯示；具有各種曲線擬合功能，可以進行專業的實驗數據分析；內置實驗?zāi)０婧蛯?shí)驗指導，自動生成實驗報告功能；人性化設計，可在滿足實驗要求基礎上進行實驗探索；兼容性強，支持多種硬件平臺；
17	WXCS-102 通用軟件
18	WXCS-103 電學仿真軟件	針對中學物理電學中的基礎實驗和探索性實驗而專門設計的電學仿真軟件。實驗內容豐富、效果逼真、數據準確、界面清晰生動，是真實實驗的虛擬化；
19	WXCS-104 聲學教學軟件	由聲波發生、波形展示和頻譜分析功能構成，通過外接話筒采集聲波；

三、實驗室配置方案
初中科學數字化信息系統實驗室配置方案

序號	型號名稱	功能和技術指標	數量
1	軟件包V1.0	專用軟件：能快捷、準確的完成特定實驗，具有數據處理和分析、曲線擬合等功能；通用軟件：具有對所有采集的傳感器信號進行顯示、存儲、曲線擬合、數據處理和分析等功能。適合學生進行探索性實驗和研究；	1
2	CJ-100 數據采集器	4路模數混合通道，傳感器自動識別，USB接口，不需外加電源，數據采樣率：10kbPs，12位模數轉換精度；	1
3	CG-004 電流傳感器	量程：-2A～+2A；分辨率：0.01A；	1
4	CG-005 電壓傳感器	量程：-15V～+15V；分辨率：0.01V；	1
5	CG-012 微電流傳感器	量程：-2μA～+2μA；*小分辨率：0.01μA；	1
6	CG-009 力傳感器	量程：-20N～+20N；分辨率：0.01N；	2
7	CG-010 壓強傳感器	量程：0～300kPa；分辨率：0.01kPa；	1
8	CG-002 磁傳感器	量程：-67mT～+67mT；*小分辨率：0.1mT；	1
9	CG-013 溫度傳感器	量程：-20℃～+130℃；分辨率：0.1℃；	3

LGDSDL-1型中學地理數字化信息系統實驗室配置方案

序號	型號名稱	功能和技術指標	數量
1	軟件包V1.0	專用軟件：能快捷、準確的完成特定實驗，具有數據處理和分析、曲線擬合等功能；通用軟件：具有對所有采集的傳感器信號進行顯示、存儲、曲線擬合、數據處理和分析等功能。適合學生進行探索性實驗和研究；	1
2	CJ-100 數據采集器	4路模數混合通道，傳感器自動識別，USB接口，不需外加電源，數據采樣率：10kbPs，12位模數轉換；	1
3	CG-013 溫度傳感器	量程：-20℃～+130℃；分辨率：0.1℃；	1
4	CG-025 濕度傳感器	量程：0～100%RH；分辨率：1%RH；	1
5	CG-028 光照度傳感器	量程：0～20000 lx；分辨率：10 lx；	1
6	CG-010 壓強傳感器	量程：0～300kPa；分辨率：0.01kPa；	1
7	CG-020 氧氣傳感器	量程：0～100%；分辨率：0.1%；	1
8	CG-017 G-M 傳感器	量程：0～40000cpm；*小分辨率：1cpm；	1

中學物理數字化信息系統實驗室配置方案

序號	型號名稱	功能和技術指標	數量	配置類型
1	CJ-100 數據采集器	USB接口，不需外加電源； 4路模數混合通道，傳感器自動識別；數據采樣率：10kbps，12位模數轉換精度；	1	基礎型
2	CJ-300 無線數據采集器	無線傳輸，128*64液晶顯示，可脫機測量；四個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；支持實驗數據顯示、處理、存儲和傳輸；數據采樣率：100kbps，14位模數轉換精度；	1	普及型
3	CJ-500 手持式數據采集器（分體式）	分體式設計，智能供電，超長待機；掌上電腦與采集器通過無線網絡同步通信；采集器采用32位ARM處理器設計，主頻500MHz；八個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；數據采樣率：40kbps，14位模數轉換精度；標配8.9寸顯示屏，USB接口、存儲卡接口；在線或離線測量，實時顯示測量結果；實驗數據存儲，U盤、SD卡；	1	拓展型
4	軟件包V1.0	專用軟件：能快捷、準確的完成特定實驗；通用軟件：具有對所有傳感器信號進行顯示、存儲、曲線擬合、數據處理和分析等功能；電學仿真軟件：能完成中學物理所有電學實驗；	1	基礎 型	普及型	拓展型
5	CG-002 磁傳感器	量程：-67mT～+67mT；分辨率：0.1mT；	1
6	CG-004 電流傳感器	量程：-2A～+2A；分辨率：0.01A ；	1
7	CG-005 電壓傳感器	量程：-15V～+15V；分辨率：0.01V；	1
8	CG-008 光電門傳感器	分辨率：0.1ms；	2
9	CG-009 力傳感器	量程：-20N～+20N；分辨率：0.01N；	2
10	CG-013 溫度傳感器	量程：-20℃～+130℃；分辨率：0.1℃；	1
11	CG-010A 壓差傳感器	量程：-20～20kPa；分辨率：0.01kPa；	1
12	CG-001 位移傳感器	量程：0～200cm；分辨率：1mm；	1
13	CG-010 壓強傳感器	量程：0～300kPa；分辨率：0.1kPa；	1
14	CG-011 聲傳感器	量程：0Hz～44kHz；	1
15	CG-011A 聲強傳感器	量程：20dB～120dB；分辨率：0.01dB；	1
16	CG-012 微電流傳感器	量程：-2uA～+2uA；分辨率：0.01μA；	1
17	CG-028 光照度傳感器	量程：0～20000 lx；分辨率：10 lx；	1
18	CG-016 光強分布傳感器	分辨率：12dot/mm；	1
19	CG-017 G-M傳感器	量程：0～40000cpm；分辨率：1cpm；	1
20	CG-018 加速度傳感器	量程：-6g～+6g；分辨率：0.00g；	1
21	CG-029 電子羅盤傳感器	量程：0～359度；分辨率：1度；	1
22	CG-030 旋轉運動傳感器	量程：0～30 r/s；分辨率：0.09°；	1

中學化學數字化信息系統實驗室配置方案

序號	型號名稱	功能和技術指標	數量	配置類型
1	CJ-100 數據采集器	USB接口，不需外加電源； 4路模數混合通道，傳感器自動識別；數據采樣率：10kbps，12位模數轉換精度；	1	基礎型
2	CJ-300 無線數據采集器	無線傳輸，128*64液晶顯示，可脫機測量；四個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；支持實驗數據顯示、處理、存儲和傳輸；數據采樣率：100kbps，14位模數轉換精度；	1	普及型
3	CJ-500 手持式數據采集器（分體式）	分體式設計，智能供電，超長待機；掌上電腦與采集器通過無線網絡同步通信；采集器采用32位ARM處理器設計，主頻500MHz；八個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；數據采樣率：40kbps，14位模數轉換精度；標配8.9寸顯示屏，USB接口、存儲卡接口；在線或離線測量，實時顯示測量結果；實驗數據存儲，U盤、SD卡；	1	拓展型
4	軟件包V1.0	專用軟件：能快捷、準確的完成特定實驗通用軟件：具有對所有傳感器采集的信號進行顯示、存儲、曲線擬合、數據處理和分析等功能	1	基礎 型	普及型	拓展型
5	CG-005 電壓傳感器	量程：-15V～+15V；分辨率：0.01V	1
6	CG-004 電流傳感器	量程：-2A～+2A；分辨率：0.01A	1
7	CG-013 溫度傳感器	量程：-20℃～+130℃；分辨率：0.1℃	1
8	CG-010 壓強傳感器	量程：0～700kPa；分辨率：0.1kPa	1
9	CG-023 PH值傳感器	量程：0～14；分辨率：0.1	1
10	CG-019 電導率傳感器	量程：0～20mS/cm；分辨率：0.001mS/cm	1
11	CG-028 光照度傳感器	量程：0～20000 lx；分辨率：10 lx	1
12	CG-022 色度傳感器	量程：0～100%；分辨率：0.1%	1
13	CG-026 濁度傳感器	量程：0～400NTU；分辨率：0.1NTU	1
14	CG-32 氧化還原傳感器	量程：-2000～2000mV；*小分辨率：1mV；	1
15	CG-021 溶解氧傳感器	量程：0～20mg/L；分辨率：0.1mg/L	1
16	CG-020 氧氣傳感器	量程：0～100%；分辨率：0.1%	1
17	CG-024 二氧化碳傳感器	量程：0～5000ppm；分辨率：20ppm	1

中學生物數字化信息系統實驗室配置方案

序號	型號名稱	功能和技術指標	數量	配置類型
1	CJ-100 數據采集器	USB接口，不需外加電源； 4路模數混合通道，傳感器自動識別；數據采樣率：10kbps，12位模數轉換精度；	1	基礎型配置
2	CJ-300 無線數據采集器	無線傳輸，128*64液晶顯示，可脫機測量；四個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；支持實驗數據顯示、處理、存儲和傳輸；數據采樣率：100kbps，14位模數轉換精度；	1	普及型配置
3	CJ-500 手持式數據采集器（分體式）	分體式設計，智能供電，超長待機；掌上電腦與采集器通過無線網絡同步通信；采集器采用32位ARM處理器設計，主頻500MHz；八個模數混合通道，即插即用，實時同步；支持熱插拔，并自動識別傳感器；數據采樣率：40kbps，14位模數轉換精度；標配8.9寸顯示屏，USB接口、存儲卡接口；在線或離線測量，實時顯示測量結果；實驗數據存儲，U盤、SD卡；	1	拓展型配置
4	軟件包V1.0	專用軟件：能快捷、準確的完成特定實驗通用軟件：具有對所有傳感器采集的信號進行顯示、存儲、曲線擬合、數據處理和分析等功能	1	基礎 型基礎 型	普及型普及型	拓展型拓展型
5	CG-013 溫度傳感器	量程：-20℃～+130℃；分辨率：0.1℃	1
6	CG-023 PH值傳感器	量程：0～14；分辨率：0.1	1
7	CG-019 電導率傳感器	量程：0～20mS/cm；分辨率：0.001mS/cm	1
8	CG-027 心電圖傳感器	量程：30～200bpm；分辨率：1bpm	1
9	CG-025 濕度傳感器	量程：0～100%RH；分辨率：1%RH	1
10	CG-010 壓強傳感器	量程：0～300kPa；分辨率：0.1kPa	1
11	CG-020 氧氣傳感器	量程：0～100%；分辨率：0.1%	1
12	CG-024 二氧化碳傳感器	量程：0～5000ppm；分辨率：20ppm	1
13	CG-028 光照度傳感器	量程：0～20000 lx；分辨率10 lx	1
14	CG-021 溶解氧傳感器	量程：0～20mg/L；分辨率：0.1mg/L	1
15	CG-31 呼吸率傳感器	量程：-315～315 L/min；分辨率：0.01 L/min；	1
16	CG-022 色度傳感器	量程：0～100%；分辨率：0.1%	1
17	CG-026 濁度傳感器	量程：0～400NTU；分辨率：0.1NTU	1

中學物理數字化信息系統實驗室（無線型）配置方案

序號	型號名稱	功能和技術指標	數量
1	軟件包V2.0	包括專用軟件和通用軟件；能快捷、準確的完成實驗，具有數據處理和分析、曲線擬合等功能；	1
2	WXCG-001 位移傳感器	量程：0～200cm；分辨率：1cm；	1
3	WXCG-002 磁傳感器	量程：-67mT～+67mT；分辨率：0.1mT；	1
4	WXCG-003 電流傳感器	量程：-2A～+2A；分辨率：0.01ª；	1
5	WXCG-004 電壓傳感器	量程：-15V～+15V；分辨率：0.01V；	1
6	WXCG-005 光電門傳感器	分辨率：0.1ms；	1
7	WXCG-006 力傳感器	量程：-20N～+20N；分辨率：0.01N；	1
8	WXCG-007 壓強傳感器	量程：0～300kPa；分辨率：0.1kPa；	1
9	WXCG-008 微電流傳感器	量程：-2uA～+2uA；分辨率：0.01μA；	1
10	WXCG-009 溫度傳感器	量程：-20℃～+130℃；分辨率：0.1℃；	1
11	WXCG-010 加速度傳感器	量程：-6g～+6g；分辨率：0.001g；	1
12	WXCG-015 光照度傳感器	量程：0～20000 lx；分辨率：10 lx；	1

中學化學數字化信息系統實驗室（無線型）配置方案

序號	型號名稱	功能和技術指標	數量
1	軟件包V2.0	包括專用軟件和通用軟件；能快捷、準確的完成實驗，具有數據處理和分析、曲線擬合等功能；	1
2	WXCG-003 電流傳感器	量程：-2A～+2A；分辨率：0.01A；	1
3	WXCG-004 電壓傳感器	量程：-15V～+15V；分辨率：0.01V；	1
4	WXCG-007 壓強傳感器	量程：0～300kPa；分辨率：0.1kPa；	1
5	WXCG-009 溫度傳感器	量程：-20℃～+130℃；分辨率：0.1℃；	1
6	WXCG-011 氧氣傳感器	量程：0～100%；分辨率：0.1%；	1
7	WXCG-012 溶解氧傳感器	量程：0～20mg/L；分辨率：0.1mg/L；	1
8	WXCG-013 PH值傳感器	量程：0～14；分辨率：0.1；	1
9	WXCG-015 光照度傳感器	量程：0～20000 lx；分辨率：10 lx；	1

中學生物數字化信息系統實驗室（無線型）配置方案

序號	型號名稱	功能和技術指標	數量
1	軟件包V2.0	包括專用軟件和通用軟件；能快捷、準確的完成實驗，具有數據處理和分析、曲線擬合等功能；	1
2	WXCG-007 壓強傳感器	量程：0～700kPa；分辨率：0.1kPa；	1
3	WXCG-009 溫度傳感器	量程：-20℃～+130℃；分辨率：0.1℃；	1
4	WXCG-011 氧氣傳感器	量程：0～100%；分辨率：0.1%；	1
5	WXCG-012 溶解氧傳感器	量程：0～20mg/L；分辨率：0.1mg/L；	1
6	WXCG-013 PH值傳感器	量程：0～14；分辨率：0.1；	1
7	WXCG-014 濕度傳感器	量程：0～100%RH；分辨率：1%RH；	1
8	WXCG-015 光照度傳感器	量程：0～20000 lx；分辨率：10 lx；	1

初中科學數字化信息系統實驗室配套器材

序號	型號名稱	實驗功能
1	KF-001 晶體的融化實驗儀	定量實驗；均勻加熱，能繪出符合晶體熔解和凝固規律的典型圖線；
2	KF-002 導體電阻實驗儀	定量實驗；用學生能夠理解的方法，能夠明顯區分電阻大小，符合規律，使用方便；
3	KF-003 液柱壓強實驗儀	定量實驗；能演示托里拆利實驗的原理，以及液柱產生的壓強與作用在液面氣壓的關系；
4	KF-004 氣體做功實驗儀	定性實驗；不用“成霧法”；
5	KF-005 大氣壓強實驗儀	定量實驗；間接法測量大氣壓強；
6	KF-006 音調和響度實驗儀	定性實驗；能夠同時感受到音調和響度的變化，并觀察到圖像的變化；
7	KF-007 摩擦力實驗儀	定量實驗；可觀察摩擦力與什么因素有關，能觀察到*大靜摩擦力和滑動摩擦力，以及摩擦力大小與正壓力、摩擦系數有關，與摩擦面的面積無關的實驗。能夠平穩觀察實驗現象；
8	KF-008 汽化熱實驗儀	定性實驗；用傳感器能清晰地觀察到水沸騰時溫度不再上升；
9	KF-009 摩擦做功實驗儀	定性實驗；能夠觀察到溫度上升；
10	KF-010 焦耳定律實驗儀	定性實驗；能夠觀察到溫度下降；
11	KF-011 液體汽化實驗儀	定量比較；成倍數關系的電阻或電流產生的熱量；
12	KF-012 力學探究實驗儀	定量實驗；能夠定量演示做勻速直線運動的物體所受的作用力是互相平衡的（不要求測量物體的運動速度）；
13	KF-013 電磁鐵實驗儀	定性實驗；能夠研究影響螺線管磁性強弱的幾種因素；
14	KF-014 感生電流實驗儀	定性實驗；比較感生電流的大小與哪些因素有關；
15	KF-015 斜面效率實驗儀	定量實驗；測量斜面的機械效率；
16	KF-016 熱輻射吸收實驗儀	定性實驗；擴充實驗，熱能的利用；

中學物理數字化信息系統實驗室配套器材

序號	型號名稱	實驗功能
	WF-001 力學軌道系統	可以測量物體的運動速度、加速度；研究碰撞運動和牛頓第二定律；
1	WF-002 摩擦力實驗板	可以研究靜摩擦力和滑動摩擦力；
2	WF-003 力的合成與分解實驗儀	可以研究力的合成與分解規律；
3	WF-004 機械能守恒實驗儀	可以驗證機械能守恒；
4	WF-005 單擺實驗儀	可以研究單擺運動規律；
5	WF-006 彈簧振子振動實驗儀	可以研究簡諧運動規律；
6	WF-007 向心力實驗儀	可以研究向心力規律；
7	WF-008 液體內部壓強實驗儀	可以液體內部壓強的分布規律；
8	WF-009 音叉	可以研究不同音叉的振動規律；
9	WF-010 光學套件	可以研究干涉、衍射規律；
10	WF-011 升降臺	可以配合使用調節高度；
11	WF-012 螺線管	可以研究長直螺線管的磁場分布規律；
12	WF-013 平拋運動實驗器	可以研究平拋運動的規律；
13	WF-014 高靈敏度環形線圈	環形線圈、底座等
14	WF-015 熱輻射吸收實驗儀	可以研究熱輻射規律；
15	WF-016 斜面上力的分解	可以研究斜面上力的分解規律；
16	WF-017 遠紅外加熱器	220V交流供電，功率80W；可以對加熱體均勻加熱；
17	WF-018 金屬熱膨脹實驗器	可以研究不同金屬的膨脹規律；
18	WF-019 浮力定律實驗器	可以研究阿基米德定律；
19	WF-020 玻璃導電實驗器	可以觀察玻璃導電現象；
20	WF-021 溫差電流實驗器	可以研究溫差生電規律；
21	WF-022 地磁場發電機	可以利用地磁場發電；
22	WF-023 查理定律實驗器	可以研究氣體壓強與溫度的關系；
23	WF-024 壓縮氣體做功實驗器	可以研究氣體壓縮或膨脹時，溫度的變化規律；
24	WF-025 安培力實驗器	可以研究安培力與導線長度和供電電流的關系；
25	WF-026 法拉第電磁感應定律實驗器	可以研究磁場變化與感生電動勢關系實驗；
26	DX-001 電學演示實驗板	共15個模塊，能完成25個實驗，適合課堂教師授課演示；
27	DX-002 電學分組實驗板	共23個模塊，能完成25個實驗，適合學生分組實驗；
28	DX-003 模塊組合邏輯電路	可以研究各種數字邏輯關系；
29	DX-004 波形輸出模塊	電壓輸出范圍：0～15V；精度：小于0.1V；輸出頻率范圍：0.1Hz～1kHz/10kHz；精度：小于1%/5%；
30	LG1202-5 學生電源	直流電源：+6V/2A、+9V/2A、+12V/2A；交流電源：6V/2A、12V/2A；信號發生器：正弦波輸出，功率：3W；頻率：10～100Hz，幅度：0～6V；

中學生化數字化信息系統實驗室配套器材

序號	型號名稱	實驗功能
1	SHF-001 中和滴定實驗儀	可以研究中和滴定實驗；
2	SHF-002 光合作用實驗儀	可以研究光合作用實驗；

上一篇：中學物理數字化信息系統實驗室
下一篇：中學生物數字化信息系統實驗室
