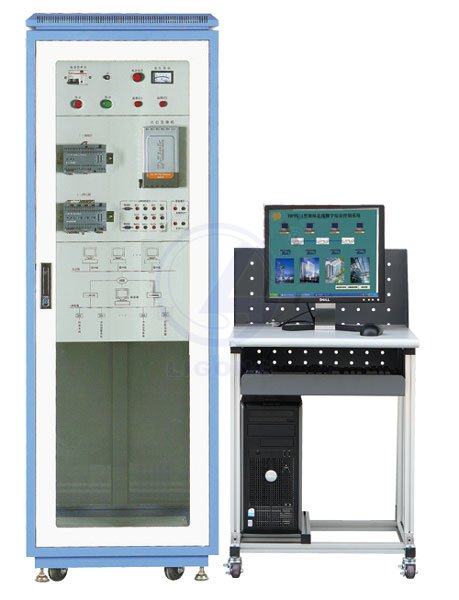

現場總線樓宇綜合控制實訓系統（LON總線型）

一、系統概述
網絡化是智能樓控系統的發展方向，而基于LONWORKS總線的樓控網絡系統是目前智能建筑發展的一種主流，2006年LonTalk協議成為中國國家標準化指導性技術文件GB/Z 20177.1-2006。“天煌教儀”為更好地滿足智能樓宇實訓教學，與美國埃施朗和國內相關廠家進行合作，推出了一系列基于LON總線的智能樓宇教學實訓裝置，現場總線樓宇綜合控制實訓系統（LON總線型）是在此類產品基礎上設計出的一套網絡化的綜合樓宇控制系統。它具備IBMS系統兩級網絡和三層管理(控制)的典型結構，即采用現場總線網(Lonwalks信道)和由B/S結構構成的局域網兩級網絡結構，現場（DDC）控制、過程管理（服務器）、遠程客戶管理三層管理結構。如下圖：

二、系統特點
各子系統基于DDC模塊和LON總線實現現場總線控制
具備IBMS系統中兩級網絡和三層管理(控制)的典型結構
對于控制器使用Lontalk協議的所有子系統都可以方便于集成到該系統中來
三、技術參數
輸入電源：?jiǎn)蜗嗳€～220V±15%，50HZ
環境溫度：-20℃～+45℃
裝置容量：＜1kVA
外形尺寸：600mm×600mm×1290mm
安全保護：具有漏電自動保護裝置
四、實訓項目
1.IBMS系統實訓
系統結構與設備認識
DDC模塊的開發使用
LON網絡開發應用（LON網組建）
B/S網絡開發應用（B/S網絡組建）
2.子系統實訓
根據集成系統中的不同子系統可以完成相關實訓項目。
五、基本配置
豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）
    桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定。
控制柜
    控制柜由電源開關、電源指示、電壓指示儀表、保險絲、LonWorks/IP服務器、交換機等部件組成，可完成IBMS系統網絡集成功能。
監控軟件
    配備IBMS監控系統軟件,可以實現對中央空調、供配電、抄表、安防等子系統的全監控；提供相關組網和組態軟件，可以讓學生自行設計網絡系統和監控界面。
