GPS/GSM移動車輛監控管理實驗系統

一、產品概述
本實驗系統是針對各大中專及本科院校的通信工程、電子信息等相關專業學生而設計的。使學生在學習了相關專業課程基礎上，加深對專業知識的理解，提高綜合運用能力。
本實驗系統主要用于引導學生對全球移動定位系統(GPS)的入門及應用，熟悉GPS移動定位系統的使用。加強對數字移動通信網(GSM)的認識、理解與應用。為學生提供一個當今生活中應用非常廣泛的移動定位監控系統平臺。學生可作為課程設計硬件開發平臺，在此基礎上自主進行GPS/GSM移動車輛防盜反劫、定位追蹤、調度管理等智能型控制系統的研發。

二、系統特點
1.采用先進的人機界面，極大地方便了用戶的使用
2.學生可作為課程設計硬件開發平臺，在此基礎上自主進行GPS/GSM移動車輛防盜反劫、定位追蹤、調度管理等智能型控制系統的研發。

三、系統組成

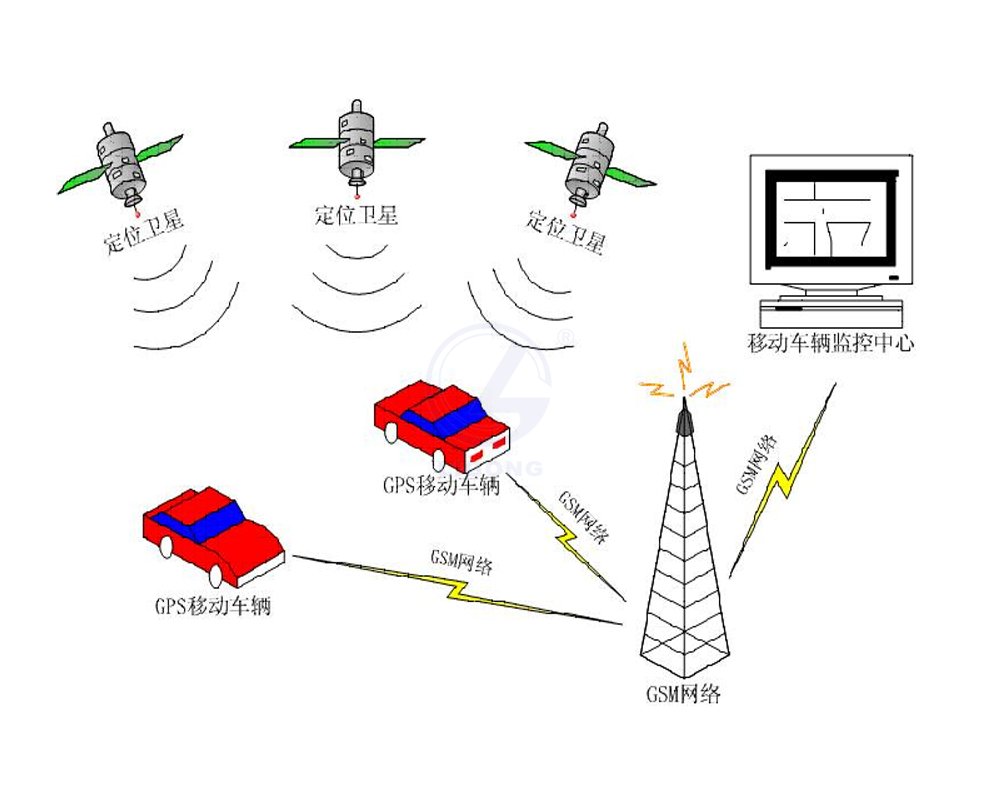

實驗系統主要包括兩個部分：GPS移動車輛及移動車輛監控中心

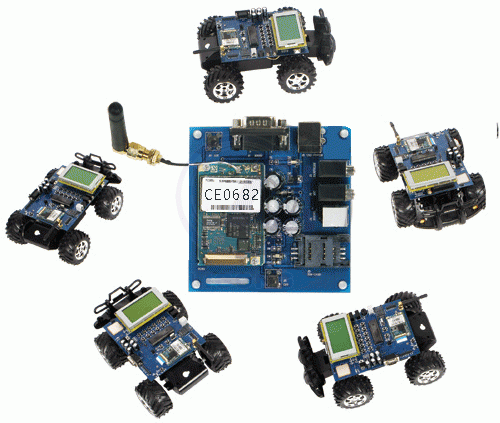

GPS移動車輛
    GPS移動車輛使用遙控小車來模擬，GPS移動車輛通過GPS接收天線接收GPS衛星發射的定位信號，經過模塊內部CPU主控器處理，計算出車輛的日期、時間、經緯度、速度和行駛方向等定位數據。主控制器CPU是核心，處理GPS模塊發來的定位信息，并控制GSM模塊將移動單元的定位信息發送到監控中心以及接收監控中心發送給小車的控制命令。控制單元實現遙控監聽、小車的驅動等功能。同時留有液晶顯示接口電路，接液晶顯示模塊可對小車的定位信息進行顯示。
移動車輛監控中心
    移動車輛監控中心主要包括GSM通信網絡、電子顯示屏、監控終端、主控計算機。監控中心接收GPS移動車輛（小車）傳送來的GPS定位信息，并對此信息進行處理，實時顯示車輛當前精確位置；同時通過GSM無線通信網絡向指定的GPS移動車輛（小車）發送各種控制指令，實現對車輛的遠程控制和信息查詢。
四、實驗項目
實驗項目共分三個部分：GPS接收機實驗，GSM實驗及GPS移動車輛監控調度系統綜合實驗。
(一)GPS接收機實驗
GPS實時接收衛星信息分析實驗
NMEA0183協議及UBX協議分析實驗
GPS跟蹤定位及定位精度測試實驗
(二)GSM實驗
GSM短消息收發實驗
GSM電話主被叫實驗
手動發短消息實驗
GSM手動發送接收短消息實驗
GSM手動電話主被叫實驗
(三)綜合實驗
GPS/GSM移動定位監控調度綜合實驗
GPS/GSM二次開發實驗
    本產品實驗內容新穎，適用性強，性能穩定，質量可靠。供貨時配有實驗指導書等技術資料，并為用戶提供培訓、維修、代辦包裝、運輸等服務。
五、儀器配置
       用戶必配儀器：計算機、SIM卡
       用戶選配儀器：51系列仿真器
