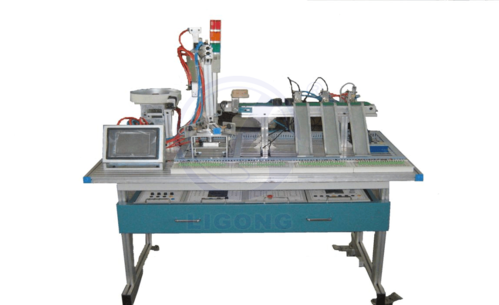

電氣自動化實訓裝置

一、實現功能：
1.智能分揀實訓臺包含機電一體化專業學習中所涉及的諸如電機驅動、機械傳動、氣動、觸摸屏、可編程控制器、傳感器，變頻調速等多項技術。
2.電氣自動化實訓裝置通過可編程控制器的軟件編程以及觸摸屏的軟件編程，去驅動原料電磁閥工作，改變氣缸的氣體流向，實現物料的供給。此時，再驅動變頻器控制三相異步電機傳動輸送帶，進行物料轉移，通過電容傳感器，和電感傳感器，實現不同種類的物料分別傳送的功能。

二、工作流程：
1.在原料機構放入方形和圓形的原料物塊，在觸摸屏上按下啟動按鈕后，PLC 控制電磁閥驅動原料氣缸動作推出物料，PLC通過控制變頻器驅動傳送帶輸送物料。通過計數傳感器進行生產批次模擬統計。當物料到達分揀處時，通過分揀傳感器，選擇合適的出口，通過電磁閥推動氣缸進行物料分揀。
2.通過本光機電一體化實訓臺模擬實現物料分類運輸的的功能，技術人員可以對 PLC，電磁閥，傳感器，驅動器等技術，在這里能得到綜合的訓練和實際運用，能更好更快的勝任企業的實際工作需要；
3. 光機電一體化分揀實訓臺能滿足，機械部件安裝——電氣控制安裝——機械部件調試——電氣控制調試——整機調試等生產實訓環節。
三、設備中包含工作模塊：
（一）可編程控制器：
1. 電源電壓AC100V-AC240V,電源電壓允許范圍AC85V-AC264V；
2. 電源頻率 50/60HZ；
3. 源型漏型輸入通用；
4. 晶體管漏型輸出 0.5A/1 點；
5.環境濕度：≤95%；
6. 采用主流品牌；高度吻合采購方教學實際；
7. 要求完全可視，方便教師教學；
8. 整體結構要求開放、可拆裝，且便于教學操作；
9. 接線為可視化的工業級接線方式；
10. 編程方式：計算機編程。
（二）觸摸屏：
1. 英寸高亮度 TFT 液晶顯示觸摸屏，分辨率 800*480，具備強大的圖像顯示和數據處理功能；
2. 支持 RS232C 和 RS485 通訊；
3. 顯示顏色 65535 真彩色，輸入電壓 DC24V±20%VDC; 面板尺寸 203mm?149mm,開孔尺寸 192mm?138mm；
（三）變頻器：
1. 供電電壓：單相 220V 50HZ 等級：簡易型（150% 61 秒過載能力）
2. 額定電流：4.2A；
3. 具有通用磁通矢量控制方式：在 1HZ 情況下，可以使轉矩提高到 150%，擴充浮輥控制和三角波功能；
4. 帶安全停止功能：實現緊急停止有兩種方法：通過控制 MC接觸器來切斷輸入電源和對變頻器內部逆變模塊驅動回路進行直接切斷，以符合歐洲標準的安全功能，目的是節約設備投入;
（四）開關電源：國際通用全范圍交流輸入，采用金屬外殼設計，便于提高機臺散熱消耗，工作效率高達 88.5%，在空氣循環條件下能工作在-20℃到 60℃環境溫度，具備橫流模式過載保護功能，適合各種各樣的電感性或電容性負載應用，完整的保護功能及符合工業控制設備。
（五）開關按鈕：
1. 適用于交流 50Hz 或 60Hz；
2. 額定工作電壓 380V 及以下或工作電壓 220V 的工業控制電路中，作為電磁啟動器、接觸器、繼電器及其他電氣線路的控制；
3.帶有指示燈按鈕還用于燈光信號指示的場合。
（六）電氣控制配盤部分：
1. 基于工業級的電氣配盤；
2. 可視化且便于學生完成工業級電氣配盤實訓；
3. 所有電氣主件，為市場主流品牌；便于中職學生認知；
4. 展示的電氣控制的原理圖需要可視、規范、工業化、可教學化；
5. 能巧妙的讓學生在實訓時全方位的掌握電氣配盤知識皮帶輸送機：
1. 三相減速異步電機（220V，輸出轉速 40r/min）;
2. 平皮帶 1355MM×49MM×2MM。
（七）物料分揀單元：
1.單出桿氣缸 2 個，電容傳感器 2 個檢測距離 1.5MM.物料導槽2 個；
2.上料模塊：模塊化設計，采用相同的動作機構，可以分揀多種物料，便于后續拓展空間；
3.輸送模塊：該模塊需將輸送，檢測，分揀整合在一起，實現功能綜合控制。
（八）供電模塊：
1. 單相電源總開關帶有短路和漏電保護，產品符合國家 CCC 認證標準；
2. 絕緣電壓：500VAC；
3. 耐沖電壓：6KV；
4. 單極分斷：lcn1=lcn(4500A)；
5. 漏電電流不大于 30MA。
（九）接近開關：
1.電容型接近開關，直流三線制 NPN 型開關，檢測距離 1.5mm ±10%。
