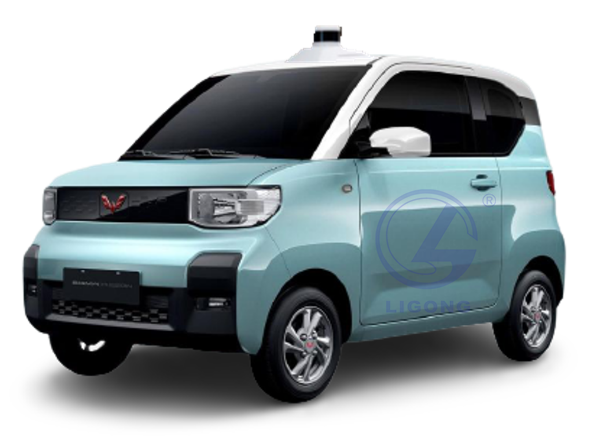

LG-TSV06型智能網聯乘用車基礎開發教學平臺
一、平臺介紹
1.智能網聯小型乘用車開發教學平臺，基于量產乘用車進行專業的線控改裝，加裝可實現Robot Taxi的自動駕駛系統，以實物教學方式，向學生展示行業內專業的智能網聯汽車線控技術及自動駕駛技術。
2.線控底盤采用已量產的線控VCU控制，實現很高的線控性能，在控制精度、控制誤差、響應時間、反饋精度等指標均達到領先水平；
3.對功能安全有充分考慮。通過加速踏板、制動踏板和方向盤均可以實現人工接管，退出自動駕駛模式，具備系統掉電情況下自動切換到常規駕駛模式的功能。并加入系統緊急斷電裝置，并在斷電后自動切換到常規駕駛模式。CAN通信機制上，也有多重安全保證手段，如冗余的控制校驗方式保證指令正確，對非預期的上位機換擋指令的限制以保證行駛和車輛安全，高速轉向的軟件限制策略等。
4.自動駕駛智能車采用全套自主開發的自動駕駛軟件，傳感器應用涉及攝像頭、激光雷達、毫米波雷達、超聲波雷達、GPS/IMU；功能算法主要為感知算法及障礙物行為預測；定位算法采用激光定位為主，RTK定位為輔的方式，避免樓宇、樹木對信號遮蔽進而影響車輛運行；可滿足人車混流路況的定制化規劃控制算法，能實現完成主動循跡、障礙物識別、主動剎車、站點停靠、局部路徑規劃等功能。
二、線控底盤
1.總體
1)外形尺寸（mm）：2917*1492*1621
2)軸距 （mm）：190
3)前/后輪距 （mm）：1290/1290
4)最小轉彎半徑（m）:4.2
5)續航里程：120km
6)整車質量：700kg
7)最高車速：100km
8)電機類型：永磁同步電機
9)電機最大功率：20kW
10)電機最大扭矩：≥85Nm
11)電池類型：鋰離子電池
12)電池容量：≥9.3kW·h
13)驅動形式：后置后驅
14)制動器類型：前盤后鼓式
2.線控油門
實現縱向驅動功能的線控控制，并提供相應的CAN控制接口油門踏板開度（單位：%）。
▲延遲時間（從指令發送到加速度開始上升的時間）300ms內（或不低于原車油門響應時間）。
響應時間（從指令發送到加速度達到最大值的時間）800ms內。
▲最大加速度不低于0.3g。
工作車速范圍0到80km/h（或原車允許的最高車速）。
線控油門能夠單獨使能和被接管。可以設置通過油門踏板觸發整車被接管（前提是線控油門已使能）。
反饋線控油門狀態、油門踏板位置實際值、油門踏板位置指令值。
3.線控剎車
1)實現縱向行車制動功能的線控控制，并提供相應CAN控制接口制動踏板開度（單位：%）。
2)▲制動系統要求能夠提供不小于0.5g的減速度。
3)▲延遲時間（從指令發送到減速度開始上升的時間）300ms內。
4)響應時間（從指令發送到減速度達到最大值的時間）800ms內。
5)工作車速范圍0到80km/h或原車允許的最高車速。
6)線控剎車能夠單獨使能和被接管。可以設置通過剎車踏板觸發整車被接管（前提是線控剎車已使能）。
7)反饋線控剎車狀態、剎車踏板位置實際值、剎車踏板位置指令值。制動燈根據制動踏板控制指令自動點亮。
4.線控轉向
1)實現轉向功能的線控控制，并提供相應的線控CAN控制接口方向盤轉角（單位：deg）。
2)要求能夠在0到40km/h（或原車允許的最高車速）范圍內實現轉向控制。
3)方向盤轉角范圍-450deg到450deg(或不低于原車機械結構允許的最大轉角)。
4)▲最大轉向速率不低于360deg/s。
5)▲延遲時間（從指令發送到方向盤轉角開始變化的時間）300ms內。
6)線控轉向能夠單獨使能和被接管。可以設置通過轉向盤觸發整車被接管（前提是線控轉向已使能）。
7)反饋線控轉向狀態、方向盤轉角實際值、方向盤轉角指令值。
5.線控檔位
1)▲實現檔位切換的線控功能，即在車輛靜止狀態下可以通過CAN接口使檔位在R、N、D間切換。
2)▲安全性要求：出于安全性考慮，原車檔桿（或旋鈕）位置必須處于N檔位置才允許線控檔位控制，即1）必須將檔桿置于N檔才能進入線控檔位控制；2）進入線控檔位控制后，將檔桿從N檔撥到D或R則自動退出線控檔位控制，切換到手動駕駛模式并退出線控。
3)線控檔位能夠單獨使能和被接管。可以設置通過檔桿退出N檔觸發整車被接管（前提是線控檔位已使能）。
4)響應時間（從發送指令到完成動作）2s內。
5)反饋線控檔位狀態、檔桿位置實際值、檔桿位置指令值。
6.線控聲光
實現左右轉向燈、遠近光燈、雙閃燈、喇叭、雨刮器的開關控制，并提供相應的CAN控制接口。
線控聲光能夠單獨使能，但不能用于接管。
線控聲光不提供反饋信號。
7.狀態反饋
除前述線控油門、線控剎車、線控轉向、線控檔位、線控駐車相關的反饋信號外，還要求通過CAN總線信號反饋如下信號：車輛的速度。
8.線控模式
線控系統工作模式包含手動模式和自動模式。手動模式下，車輛完全由駕駛員控制，自動模式下，車輛各線控子系統中的一個或多個由智能駕駛上位機控制，其余仍由駕駛員控制。通過整車線控使能標志位控制整車在手動模式和自動模式之間切換。
反饋整車線控狀態。
系統上電默認手動駕駛模式，出現嚴重故障情況下自動切換常規駕駛模式。
9.線控接管
系統可以設置并實現通過油門、剎車、轉向、檔位中的任何一種或幾種實現從線控模式接管。
三、自動駕駛配置
1、計算單元
1)CPU: 6核12線程，主頻2.5G，三級緩存18M；
2)GPU: 獨立圖像處理器，CUDA處理器數量3584，顯存頻率15Gbps，顯存容量 12G DDR6；
3)內存：16GB LPDDR4x2666MhZ
4)存儲：固態硬盤500GB
5)接口：網絡為千兆以太網+WiFi， USB3.0
2、前視攝像頭
1)Sensor IMX291，lens Size 1/2.8，
2)USB3.0接口，
3)最高有效像素硬件200萬像素 1920（H）*1080(V)，
4)輸出圖像格式MJPEG/YUV2(YUVY）
5)支持最高幀率 1920*1080p 50幀/YUV/MJPEG
6)探測目標類型車輛、行人、交通標志、紅綠燈等。
3、16線激光雷達
1)掃描通道:16線
2)激光波長:905nm
3)探測距離: 70 米~200 米
4)供電范圍:9V-36VDC
5)通信接口:以太網 pps
6)采集數據包含三維空間坐標與點云反射率等信息
4、組合定位單元
1)支持 RTK 模式、 GNSS 單點模式、三模七頻定位方式（GPS、 BDS、 GLANESS）；
2)內置6軸IMU
3)姿態精度： 0.1°（基線長度≥2m）
4)定位精度：單點L1/L2： 1.2m；DGPS： 0.4m；RTK： 1cm+1ppm
5)輸入電壓 9～32V DC（標準適配12V DC）
6)功耗 ＜5W（典型值）
5、毫米波雷達
1)工作頻率范圍：76GHz - 77GHz；
2)探測距離范圍：0.2m - 250m；
3)距離測量分辨率：遠距±1.79m；近距±0.39m
4)距離測量精度：遠距 ±0.40m；近距 ±0.10m
5)速度范圍：-400 km/h...+200 km/h (- 去向目標... + 來向目標)
6)速度分辨率：遠距 0.37km/h，近距 0.43km/h
7)速度精度：±0.1 km/h
8)探測目標類型：遠離目標、靠近目標、靜止目標、橫穿靜止目標、橫穿目標；
9)提供CAN/CANFD數據輸出，至少包含跟蹤目標ID、距離、速度、RCS等信息；
10)工作溫度至少滿足：-40℃-85℃；
11)工作電壓：9-16V；
12)防護等級：不低于IP67
6、超聲波雷達
工作電源： +12V～24V
工作溫度范圍： －40℃～＋85℃
超聲波測距范圍： 130mm―5000mm, 探頭測量測量距離可調
精度:探測距離的 0.5%
分辨率： 5mm
通信接口： 兼容 CAN2.0A CAN2.0B
采樣率及發送周期： 100ms
探頭發射角： 60 度
7.路由器
支持頻段：4G 全網通
天線：雙天線
網絡接口：4個自適應 100/1000 Mbps LAN口
供電： 12V
無線網絡標準：2.4GHz/5GHz雙頻
8. CAN收發器
集成兩路CAN
具有靜電防護、 浪涌防護； 通訊隔離
工作溫度 工業級： -40~85℃
配置方式：網頁版配置界面
四、平臺功能
1、車輛提供全套自動駕駛系統，要求車輛能在系統下正常行駛；
2、自動駕駛系統可實現依靠高精地圖進行L4自動駕駛功能，并可實現主動循跡、障礙物識別、主動剎車、站點停靠、局部路徑規劃等功能；
3、提供車輛行駛參數的設置控件，可對自動駕駛系統的形式策略進行調整；
4、自動駕駛系統具備生成高精地圖信息源的程序，可錄制點云數據包，并可使用地圖制作軟件制作高精地圖；
5、提供各種傳感器單獨應用的實訓軟件，可對傳感器進行逐一教學；
6、自動駕駛系統結合多種定位技術，可在室內實現循跡或依靠高精地圖行駛。
五、配套軟件
1、視覺測試軟件
軟件包含車輛和行人識別模塊、車道線識別模塊、紅綠燈識別模塊，可快速進行攝像頭的安裝、標定、調試工作，以及數據集的采集、數據集的處理、訓練工作。
2、毫米波/超聲波雷達測試軟件
毫米波/超聲波雷達測試，包括探測距離和范圍等；接收毫米波/超聲波雷達數據流，觀察不同工況下的目標物情況；故障信息讀取。
3、激光雷達測試軟件
接口測試；激光雷達配置，包括以太網、時間、電機參數等；接收激光雷達數據流，可視化顯示點云。
4、組合導航測試軟件
接口測試；組合導航標定，包括初始對準、導航模式配置、坐標軸配置、端口輸出數據配置等；接收組合導航數據信息；故障信息讀取。
六、實訓內容
1.小車總體組成認知實訓
2.攝像頭與激光雷達原理及標定實訓
3.激光雷達上位機基本使用實訓
4.激光雷達接口設置實訓
5.雷達網絡通訊模式的參數配置及算法實訓
6.小車傳感器軟件操作實訓
7.自動駕駛界面認知與操作實訓
8.小車感知與規劃參數配置實訓
9.制作點云地圖實訓
10.打點循跡實訓
11.小車自動駕駛技術實訓
