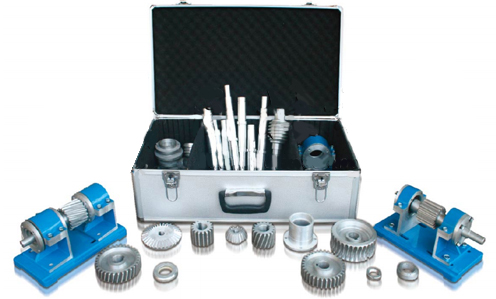

LGJ-AZ01型 機械系統A軸系結構設計實驗箱
一、主要特點
1、LGJ-AZ01 機械系統A軸系結構設計實驗箱具有軸系結構分析兩大實驗功能,培養學生的機械設計能力具有良好的使用效果;
2、零件軸的結構形式多樣,使學生對軸的靈活性和多樣性有更深入的了解;
3、軸及軸上零件定位準確、固定可靠、軸上零件便于拆裝和調整;
4、能方便地組合出數十種軸系結構方案,具有內容系統,方案多樣的特點,
5、配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計。
6、實驗箱可供5-7人使用。
二、實驗內容
1、單級齒輪減速器輸入軸設計;
2、二級齒輪減速器輸入軸設計;
3、二級齒輪減速器中間軸設計;
4、蝸輪蝸桿輸入軸設計;
5、錐齒減速器輸入軸設計
6、齒輪傳動的軸系設計;
7、鏈傳動的軸系設計;
8、齒輪鏈傳動組合軸系設計
9、齒輪帶傳動的組合設計
10、齒輪、帶和鏈傳動設計;
三、試驗臺主要技術參數
1.外形尺寸： 500mm*300mm*120mm;
2.重量: 20KG;
注:我公司也為廣大用戶提供B創意組合式鋼結構設計實驗箱;該實驗箱具有A型的全部功能,在加工精度上比鋁制零件要好。
