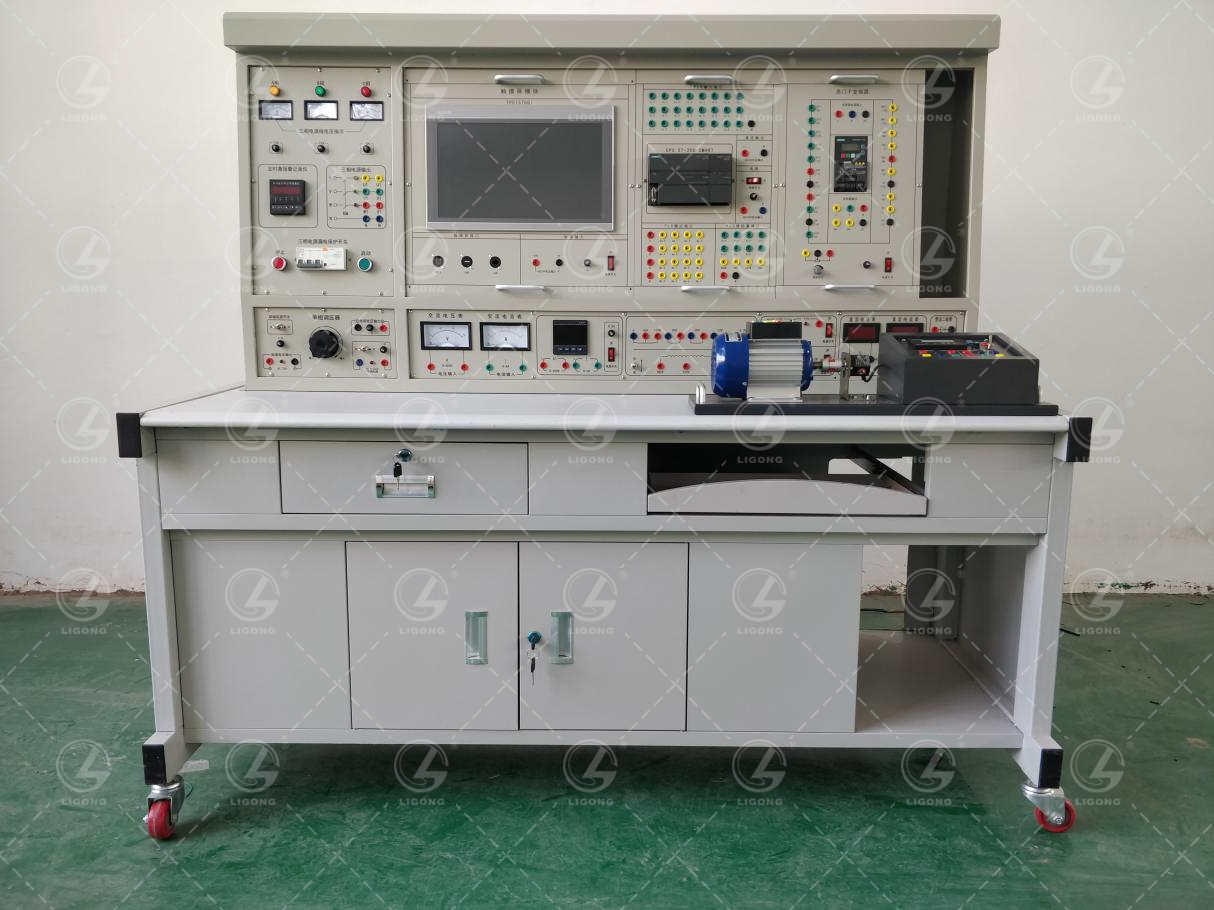

LGW-03A型低壓電器安裝調試實訓裝置

一、系統組成

低壓電器安裝調試實訓裝置主要由實訓臺架、電源模塊（含測量保護功能）、安全用電實驗模塊、繼電器及接觸器模塊、可編程控制器模塊、變頻器模塊、觸摸屏模塊、電機模塊以及PLC等工具耗材組成。

二、技術性能

1、輸入電壓：三相四線制380V±10% 50Hz

2、工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m

3、裝置容量：＜1.5KVA

4、外形尺寸：170×70×150cm³

三、裝置特點

1、滿足在低壓電器設備認知、系統組合設計、設備安裝接線、參數設置與調試、組合電路控制、編程與組態監控、運行與維護等方面的技能實訓需求；

2、能夠選擇不同的元件、器件和部件，可進行不同課程模塊、不同項目的實訓；

3、裝置要求為模塊化設計，采用吊掛式設計方便移動和更換；

4、具備低壓電器的裝調、電機控制線路搭建與調試等訓練功能實訓單元，以學員的真實設備認知、動手實訓實操等硬件工藝訓練為主。

5、滿足“試驗電工”“機電設備檢修工”職業技能鑒定要求的電氣控制線路科目考核需求。

四、裝置的配備

(一) 電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鐵質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。

（二）實驗桌

實驗桌為1.5mm鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），下部設有鐵質全封閉式儲藏柜。

（三）實驗組件

1、電工、PLC、變頻器、觸摸屏實驗組件

序號	名稱型號	數量	單位	備注
1	DW-01維修電工實訓組件（一）	塊	1	裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等。
2	DW-02維修電工實訓組件（二）	塊	1	裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3	DW-03維修電工實訓組件（三）	塊	1	裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4	DW-05電工技能實訓組件（四）	塊	1	兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。
5	PLC主機掛箱	塊	1	配置西門子S7-1200 CPU1214C、SM1222模塊
6	變頻器實訓掛箱	塊	1	西門子V20 0.55KW
7	觸摸屏	塊	1	昆侖通態TPC7032KT

2.PLC實訓演示模塊（4個掛箱模塊）

序號	控制對象實訓模塊	實訓教學目標
1	搶答器/音樂噴泉	通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。
2	裝配流水線/十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
3	水塔水位/天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
4	自動送料裝車/四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
7	自控軋鋼機/郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
8	機械手控制/自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
10	四層電梯（仿真實物）	通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。

實驗電機

序號	名稱型號	數量	單位	備注
1	直流并勵電動機	1	臺	DC220V
2	三相鼠籠電動機	1	臺	AC380V（Y/△）帶離心開關
3	三相鼠籠電動機	1	臺	AC380V（Y/△）
4	雙速異步電動機	1	臺	AC380V（△/YY

五、配套軟件系統

（一）三菱PLC編程軟件一套。

（二）電氣控制技能實訓仿真軟件

（三）PLC控制編程仿真軟件

（四）教學課件資源

六、實驗項目

（一）電氣控制及電機拖動實訓

1.三相異步電動機直接啟動控制

2.三相異步電動機接觸器點動控制線路

3.三相異步電動機接觸器自鎖控制線路

4.三相異步電動機定子串電阻減壓啟動手動控制線路

5.三相異步電動機定子串電阻減壓啟動自動控制線路

6.Y-△啟動自動控制線路

7.用倒順開關的三相異步電動機正反轉控制

8.接觸器聯鎖的正反轉控制線路

9.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

10.雙重聯鎖的三相異步電動機正反轉控制線路

11.單向減壓啟動及反接制動控制線路

12.能耗制動的控制線路

13.三相異步電動機的順序控制

14.三相異步電動機的多地控制

15.工作臺自動往返控制線路

16.三相異步電動機手動控制線路

17.三相異步電動機自動起動控制線路

18.C620型車床的接線、故障與維修

19.Z3040搖臂鉆床電氣控制線路

20.電動葫蘆控制線路

21.接觸器控制雙速電動機的控制線路

22.時間繼電器控制雙速電機的控制線路

23.按定子電流原則加入勵磁的起動控制線路

24.電動機的能耗制動控制線路

25.直流電機啟動調速

26.并勵直流電動機電樞回路串電阻起動與調速

27.帶有能耗制動的反轉控制線路

28.勵磁反接制動的控制線路

等等。
