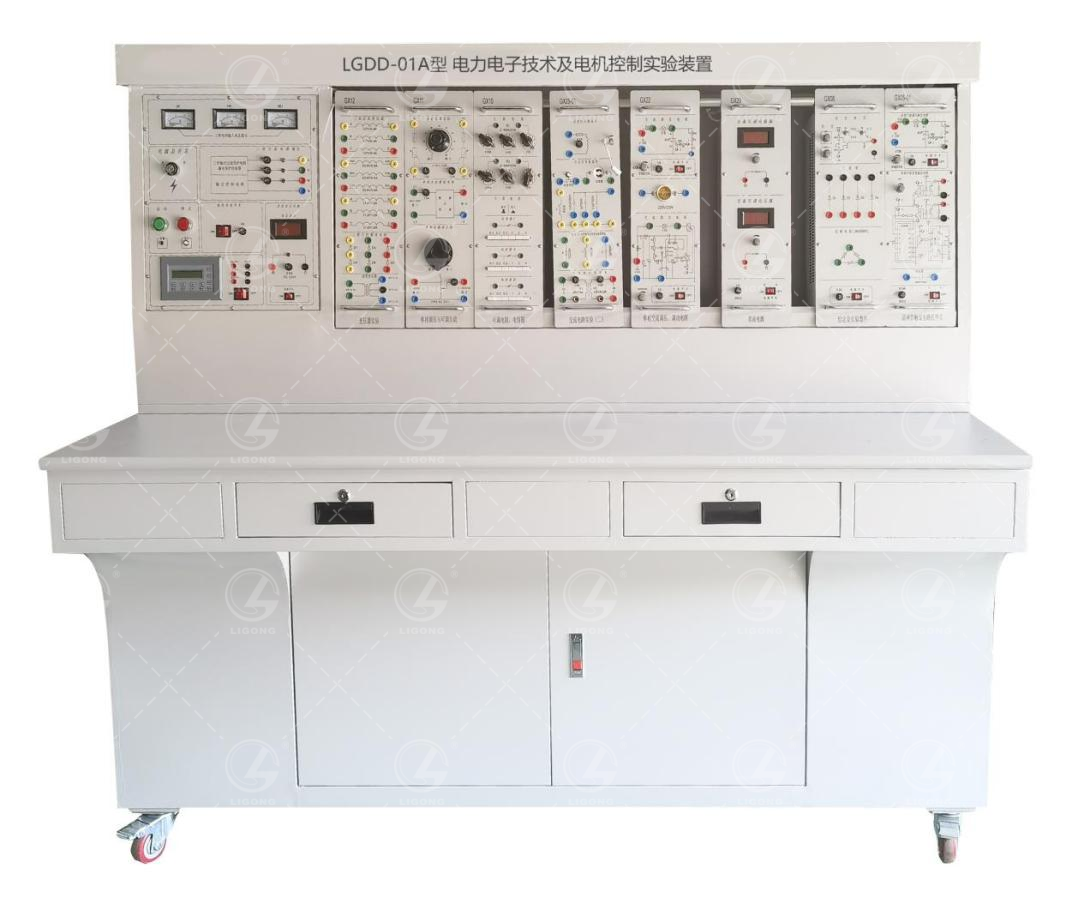

LGDD-01A型 電力電子技術及電機實驗裝置
一、特點
1、綜合性強：本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控制、控制理論等實驗項目。
2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強：從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。
4、直觀性強：各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。
6、開放性強：控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。
7、先進性強：本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
二、適用范圍
電力電子技術及電機控制實驗裝置涵蓋了各高等院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“交流調速”、“電機控制”、“電力拖動自動控制系統”及“控制理論”等專業課程所要求的實驗項目。
三、技術性能
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃）海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1700X700X1720（mm）
四、裝置的基本裝備
1、電源控制屏
2、實驗桌
3、固定電機導軌、測速系統及智能數顯轉速表
4、三相可調電阻（每組900Ω×2/0.41A）
5、晶閘管主電路
6、三相晶閘管觸發電路
7、單相晶閘管觸發電路實驗
8、電機調速控制實驗（Ⅰ）
9、電機調速控制電路（II）
10、直流斬波實驗
11、給定及實驗器件
12、可調電阻器，電容器
13、單相調壓與可調負載
14、變壓器實驗
15、功率器件驅動電路實驗箱（一）
16、單相交直交變頻原理
17、雙閉環H橋DC/DC變換直流脈寬調速系統
18、直流發電機（DC220V，240W）
19、直流并勵電動機 （DC220V，185W）
20、三相線繞式異步電動機 （220V，Y接法）
21、線繞式異步電機轉子專用箱
22、三相異步電機變頻調速系統
23、單相交流調壓/調功電路
24、電路基礎實驗箱
25、交流電路實驗箱
26、元件箱
27、單相智能功率、功率因數表
28、UPS不間斷電源
29、實驗連接線
五、配置清單
|
序號 |
設備名稱 |
單位 |
數量 |
|
1 |
固定電機導軌、測速系統及智能數顯轉速表 |
件 |
1 |
|
2 |
三相可調電阻（每組900Ω*2/0.41A） |
件 |
1 |
|
3 |
三相晶閘管主電路 |
件 |
1 |
|
4 |
三相晶閘管觸發電路 |
件 |
1 |
|
5 |
單相晶閘管觸發電路 |
件 |
1 |
|
6 |
電機調速控制實驗（Ⅰ） |
件 |
1 |
|
7 |
電機調速控制電路（II） |
臺 |
1 |
|
8 |
直流斬波電路 |
件 |
1 |
|
9 |
給定及實驗器件 |
件 |
1 |
|
10 |
可調電阻，電容器 |
件 |
1 |
|
11 |
單相調壓與可調負載 |
件 |
1 |
|
12 |
變壓器實驗 |
件 |
1 |
|
13 |
功率器件驅動電路實驗箱 |
件 |
1 |
|
14 |
單相交直交變頻原理 |
件 |
1 |
|
15 |
雙閉環H橋DC/DC變換直流調速系統 |
件 |
1 |
|
16 |
三相異步電機變頻調速系統 |
件 |
1 |
|
17 |
單相交流調壓/調功電路 |
件 |
1 |
|
18 |
直流發電機 |
臺 |
1 |
|
19 |
直流他（并）勵電動機 |
臺 |
1 |
|
20 |
三相線繞式異步電動機 （220V，Y接法） |
臺 |
1 |
|
21 |
線繞式異步電機轉子專用箱 |
臺 |
1 |
|
22 |
高可靠護套結構實驗連接線及配件 |
套 |
1 |
|
23 |
實訓桌 |
套 |
1 |
|
24 |
電源控制屏 |
套 |
1 |
|
25 |
變頻器及配件 |
套 |
1 |
|
26 |
UPS不間斷電源 |
套 |
1 |
六、實驗項目
（一）電力電子技術（晶閘管部分）
1.單結晶體管觸發電路；
2.正弦波同步移相觸發電路實驗；
3.鋸齒波同步移相觸發電路實驗；
4.西門子TCA785集成觸發電路實驗；
5.單相半波可控整流電路實驗；
6.單相橋式半控整流電路實驗；
7.單相橋式全控整流電路實驗；
8.單相橋式有源逆變電路實驗；
9.三相半波可控整流電路的研究；
10.晶閘管三相半波有源逆變電路的研究；
11.三相橋式半控整流電路實驗；
12.三相橋式全控整流及有源逆變電路實驗；
13.單相交流調壓電路實驗；
14.三相交流調壓電路實驗。
（二） 電力電子技術（全控型器件特性部分）
1.功率場效應晶體管(MOSFET)的主要參數測量；
2.功率場效應晶體管(MOSFET)的驅動電路研究；
3.絕緣柵雙極型晶體管(IGBT)特性及其驅動電路的研究；
4.單向晶閘管（SCR）特性實驗；
5.雙向晶閘管（SCR）特性實驗；
6.電力晶體管管（GTR）特性實驗。
（三） 電力電子技術（全控型器件典型線路部分）
1.直流斬波電路（Buck、Cuk、Boost、Sepic、Buck-Boost、Zeta等六種電路）的性能研究；
2.SPWM單相交直交變頻電路的性能研究；
3.全橋DC/DC變換。
（四） 直流調速實驗
1.晶閘管直流調速主要單元的調試；
2.不可逆單閉環直流調速系統靜特性的研究；
3.帶電流截止負反饋的轉速單閉環不可逆直流調速系統；
4.電壓、電流雙閉環晶閘管不可逆直流調速系統；
5.轉速、電流雙閉環晶閘管不可逆直流調速系統；
6.雙閉環控制的直流脈寬調速系統（H橋、IGBT）。
（五） 交流調速實驗
1.雙閉環三相異步電機調壓調速系統實驗；
2.雙閉環三相異步電機串級調速系統實驗；
3.三相異步電機變頻調速系統實驗。
