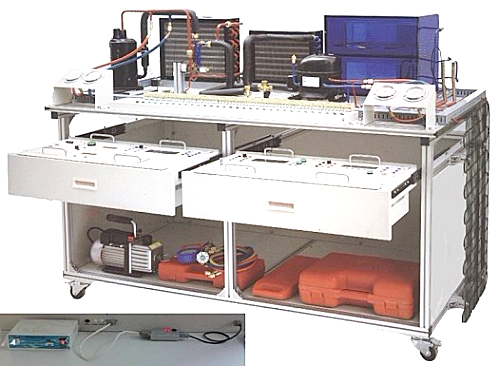

LG-ZBX05型空調冰箱組裝與調試實訓考核裝置

LG-ZBX05型空調冰箱組裝與調試實訓考核裝置(智能考核型)適合系統組裝、電氣運行與控制、電氣技術應用、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。

LG-ZBX05型空調冰箱組裝與調試實訓考核裝置(智能考核型)由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行制冷、制熱、除濕、自動工作模式功能，直冷式電冰箱可進行冷藏、冷凍等功能，涵蓋了制冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注制冷劑、制冷劑回收、運行調試，控制電路故障考核等制冷制熱實訓考核裝置應適合機電、動力工程類專業的實訓，適合制冷及相關專業的中級、高級工的技能鑒定及考核的制冷空調實驗室設備。
一、功能
1.集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
2.采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、運行等操作。
3.空調冰箱實驗臺實訓平臺直觀展示空調和冰箱的系統結構、工作原理。可清楚的看到制冷系統結構及主要部件的實物，系統還配置有數顯變流電壓表、數顯交流電流表、壓力表、信號指示燈等，使整個空調系統、冰箱系統的實時工作狀態一目了然。
4.根據分體式空調器控制電路、電冰箱電子式控制電路作為實訓考核對象，能使學生熟練掌握空調器控制電路、電冰箱電子式控制電路基本原理及維修技術，考核板上印有分體式空調器電氣、電冰箱電子式控制電路圖并加以檢測點，學生通過考核板上的電路圖了解其原理，并通過電腦設置故障，用儀表在檢測點上進行檢測查找故障位置，并排除故障，從而提高學生的排除故障能力，
5.使用該裝置能學到分體式式空調器控制電路、電冰箱電子式控制電路的相關知識。空熱泵分體空調部分具有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。電冰箱部分分有冷藏箱、冷凍箱。工作模式有標準模式、節能模式、速凍模式三種工作模式。
6.在該裝置上能夠反復進行系統組裝與焊接訓練。整體采用開放式和拆裝式結構設計，采用銅管固定裝置對每個活動接頭進行固定，有效的保證管路因反復拆裝所造成的損壞，同時減少工作噪音。
7.采用鋁型材拼裝成桌面且桌面下面增加接水底盤，鋁型材桌面干凈美觀，更重要的是焊接銅管時不會變形，接水底盤的設計解決了運行中冷凝器和系統管道產生的冷凝水，使水及冷凍油順利流到接水桶中，保持設備清潔。
8.集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練，學生可以對各部件、管路、器件進行拆裝、調試、運行，完成各種工作模式、工況調試和系統管路的實訓，使整個裝置能夠完全滿足實訓教學、技能考核或技能競賽要求。
二、實訓項目
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調制冷系統管路的組裝能力
4、空調制冷系統的保壓、檢漏與制冷劑加充能力
5、空調控制電路的電氣連接與調試能力
6、空調控制電路電氣故障考核、故障分析與故障排除能力
7、電冰箱制冷系統管路的組裝能力
8、電冰箱制冷系統的保壓、檢漏與制冷劑加充能力
9、東芝GR-204E直冷電子式電冰箱控制電路的電氣連接與調試能力
10、東芝GR-204E直冷電子式控制電路電氣故障考核、故障分析與故障排除能力
11、BCD-173GH智能溫控電冰箱控制電路的電氣連接與調試能力
12、BCD-173GH智能溫控電冰箱控制電路電氣故障考核、故障分析與故障排除能力
13、電冰箱制冷系統的故障判斷與維修能力
14、學生的團隊協調組織能力
15、電氣識圖和電氣設計能力
空調電氣控制電路部分設置有8個故障；
204E電冰箱控制電路部分設置有8個故障；
智能電冰箱控制電路部分設置有8個故障。
三、技術指標
1.輸入電源單相三線 AC220V±10% 50Hz
2.工作環境溫度-10℃～-40℃ 相對濕度≤85%（25℃）海拔<4000M
3.設備容量 ≤1.5KVA
4.制冷劑：空調部分R22 冰箱部分R134a
5.外形尺寸（大約） 1500mm×800mm×1250mm
6.防觸電保護類型 I類
7.安全保護具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8.環保等級材料選用符合國家相關環保標準
四、配置

序號	設備名稱	單位	數量	備注
1	可移動式臺架	個	1	鋁合金實訓臺，空調制冷系統管路1套、直冷電冰箱制冷系統管路1套、安全插端子排，壓力表（1.8MPa）2只（3.8 MPa）2只等
2	電源及儀表模塊	塊	1	包括漏電短路器，數顯式電壓表（0～250V） 2只，數顯式電流表（0～5A）1只、（0～10A）1只、電源插座，安全連線等。
3	分體空調電氣控制考核模塊	塊	1	包括空調控制板，數字顯示屏，遙控接收板，故障設置板，IO通信板，空調遙控器，電位器等及指示燈等。
4	電冰箱GR-204E電子溫控電氣控制考核模塊	塊	1	包括東芝GR-204E電子式控制板，故障設置板，考核IO通信板，模擬電位器及工作指示燈等。
5	BCD-173GH電冰箱智能溫控電氣考核模塊	塊	1	智能冰箱控制板，數字顯示操作屏，電位器，指示燈。等
6	可移動電腦小推車	臺	1	鋁木結構。
7	熱泵型家用分體空調系統	套	1	包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、毛細管、空調閥、視液鏡等
8	直冷式電冰箱系統	套	1	包括冰箱型壓縮機、PTC啟動器、碟形過電流過溫升保護器、鋼絲冷凝器、壓力表、模擬電冰箱箱體視液鏡、節流裝置等
9	移動式掛線架	個	1	移動式
10	考核軟件	套	1	電腦界面據有真實電路圖，任意選擇單個或多個故障進行設置，自動統計分數，據有打印功能。

五、工具配置

貨品名稱	貨品型號	貨品規格	單位	需求量	備注說明
數字萬用表	MY60		只	1
活動扳手		200*24	把	1
活動扳手		250*30	把	1
擴管器	99型		只	1
偏心脹管器	808型		只	1	包括割刀1把、倒角器1只。
維修雙表	CT-536		套	1	（包括三色加液管）紅,黃,蘭色,各1條。
真空泵	RS-1A		臺	1
小型焊具			套	1
內六角扳手		4號	把	1
內六角扳手		5號	把	1
螺絲刀	3寸	一字	把	1
螺絲刀	3寸	十字	把	1
接水塑料桶			只	1
制冷劑鋼瓶	6Kg		只	2
彎管器	CT364-04	Φ6	把	1
	CT364-05	Φ8	把	1
	CT364-06	Φ10	把	1
銅納子	公制	Φ6	只	10
	公制	Φ8	只	5
	公制	Φ10	只	1
萬能開瓶閥	英制	CT-337	只	1
卷尺	3m		把	1
公英轉換接頭			只	1
毛筆			支	1
洗潔精			瓶	1
保險絲		10A.5A各	只	10
