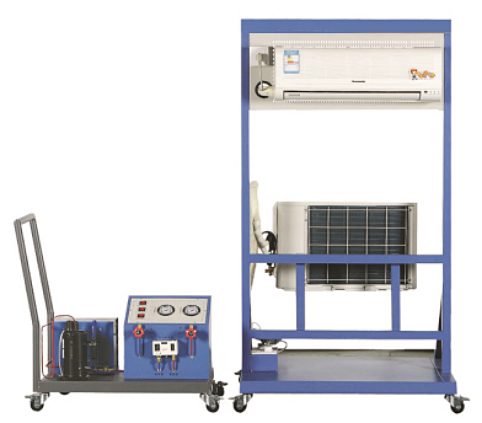

LG-ZGS04型空調安裝調試實訓裝置

LG-ZGS04型空調安裝調試實訓裝置主要用途：培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

一、產品整體配置
1.實訓裝置能滿足職業院校的制冷技術、制冷流體機械、制冷設備原理與維修實訓。培養學生掌握空調和制冷技術專業理論知識與專業實踐技能，能強化學生對空調制冷系統安裝、電氣接線、工況調試、故障診斷與維修以及制冷工具的使用等綜合職業能力。
2.實訓裝置直觀展示了空調調試、安裝過程所需常見工具，可以清楚的看到制冷循環系統的所有實物部件，方便于教學演示講解及學生對知識的理解和掌握。整套實訓裝置集制冷劑R22回收機機組、抽真空系統機組、雙組壓力控制器機組等一體，整個系統真實完整,結構清晰、緊湊，滿足專用工具實訓與操作要求，與實際教學接軌。
3.電氣系統和管路系統獨立分開。學生可根據電氣原理圖進行接線、測試和運行等操作。管路系統部分可對學生進行管路的設計安裝、壓力檢漏、抽真空以及充注制冷劑的培訓，增強學生的實際動手能力。
二、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜1.5kVA
3.外形尺寸：1100mm×800mm×1700mm
4.制冷劑回收類型：R22
三、基本配置
（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只漏電斷路器，控制其三芯雙聯插座的電源。電流型漏電保護裝置當對地漏電電流超過一定值，即跳閘切斷電源
（2）空調制冷劑回收機組裝有4只萬向輪，以方便其移動位置，同時該系統還配置了，壓縮機、風冷冷凝器、高低壓力表、高低壓力控制器、手閥等；采用單項控制，分別放置三路按鈕開關，單獨控制三個不同的對象，以應對操作中的不同情況不操作開關。
（3）基本組成

序號	名稱	功能及組成	數量	備注
1	空調安裝調試鋼架	包含室內安裝網孔板、單相交流電源、室外機固定支架等	1套
2	熱泵型家用空調器機組	包含室外主機、室內主機、室內外連接銅管、遙控器等	1套
3	空調R22回收機組	包含真空泵、真空壓力表、冷風機、壓縮機、冷凝器、交流接觸器、手閥、壓力控制器等	1套

四、制冷專用工具

序號	名稱	數量	備注
1	便攜式焊具	1套
2	旋片式真空泵：TW-1A	1套	已安裝于回收機組上
3	脹管擴孔器：CT-2000	1套
4	偏心型擴孔器：CT-808AM	1套	(倒角器、割刀包含在內)
5	彎管器：CT-368	1只	180度
6	雙表修理閥：CT-536GF/S	1只
7	三色加液管：100cm	3根	(紅、黃、藍各一根)
8	雙表修理閥公/英制轉接頭	3只
9	3kg制冷劑鋼瓶	1個

五、實訓項目
初級技工基本技能實訓
1.制冷系統專用工具的基本操作
2.制冷系統管件焊接
3.制冷系統的檢漏
4.制冷系統的抽真空與充注制冷劑
中級技能實訓
1.制冷回收機的使用
2.空調系統安裝
3.空調系統調試
4.空調系統檢測與分析
