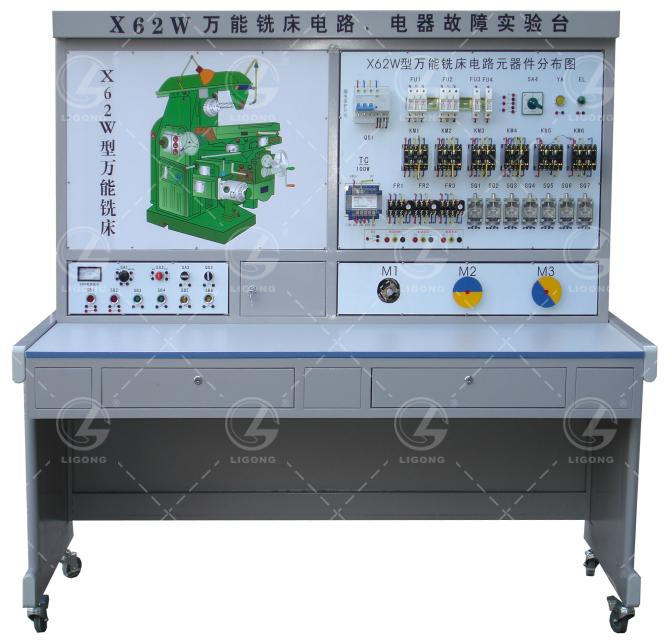

LGDQ-X62WA型萬能銑床電氣技能實訓考核裝置

本機床電氣技能培訓考核實驗裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，故障點在面板上設有相應測試點，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。

一、實驗裝置的基本配置

1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）

2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。

3、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。

4、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。

5、三相異步電動機：實驗臺裝有3臺三相鼠籠式異步式電動機，分別用作主軸電動機、進給電動機、冷卻泵電機等。

6、故障開關箱：設有20項故障開關。

7、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。

二、實驗項目及主要內容：

1、學生熟悉常用低壓電器的結構和原理

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。

3、提高學生的動手能力的技能操作水平。

4、通過對機床故障排除，完成機床常見故障的排除。

5、可以設置故障點做為維修電工的技能考核臺。

三、技術性能：

1、輸入電源：三相四線制380V交流電源。

2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。

3、工作環境：溫度-10℃+40℃。

4、整機功耗：＜2KW

5、重量：100kg

6、外形尺寸：1700mm×700mm×1250mm

四、故障點設置一欄表

故障編號	故障現象	故障編號	故障現象
1	冷卻泵電機不能啟動	11	非圓工作臺不工作
2	主軸、進給均不能啟動	12	工作臺不能向左進給
3	主軸無變速沖動	13	進給電機不能正轉
4	主軸停止制動不正常	14	圓形工作臺不能工作
5	主軸電機不能啟動	15	非圓不能上下（或前后）進給，不能快進
6	主軸停止不能制動	16	不能上下（或前后）進給
7	主軸不能啟動	17	不能向下（或前）進給
8	進給電機不能啟動	18	進給電機不能反轉
9	進給變速無沖動，圓形工作臺不能工作	19	只能一地快進操作
10	工作臺不能左右進給	20	電磁閥不動作
