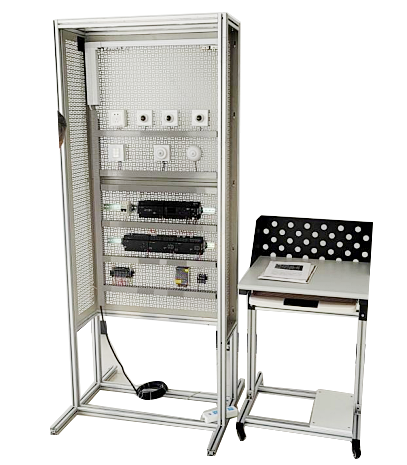

LG-ZLY03型樓宇智能控制實訓裝置
一、設備概述
LG-ZLY03型 樓宇智能控制實訓裝置滿足職業院校的電工電子類教學實訓要求，滿足電工技師、高級技師職業技能認定要求，并適用于各級技能競賽。
LG-ZLY03型 樓宇智能控制實訓裝置滿足職業院校的電工電子類教學實訓要求，滿足電工技師、高級技師職業技能認定要求，并適用于各級技能競賽。
二、技術條件
1．輸入電源：單相三線 AC220V±10％ 50HZ
2．工作環境：溫度-10℃－+40℃ 相對濕度<85％（25℃） 海拔<4000m
3．電源控制：自動空氣開關通斷電源，有過流保護、漏電保護裝置等
4．輸出電源： 直流穩壓電源：24V/3A，具有限流型短路軟保護和自恢復功能
三、綜合實訓內容
1. KNX總體的安裝和布線實訓
2. KNX智能面板的安裝及接線實訓
3. KNX開關量輸出模塊安裝及接線實訓
4. KNX智能窗簾控制器安裝及接線實訓
5. KNX邏輯控制器安裝及接線實訓
6. KNX十二合一傳感器安裝及接線實訓
7. KNX調光模塊安裝及接線實訓
8. KNX通訊連接實訓
9. KNX軟件使用實訓
10. KNX編程及編制程序的方法實訓
11. KNX各元器件的認知和接線方式
四、清單及參數
1．輸入電源：單相三線 AC220V±10％ 50HZ
2．工作環境：溫度-10℃－+40℃ 相對濕度<85％（25℃） 海拔<4000m
3．電源控制：自動空氣開關通斷電源，有過流保護、漏電保護裝置等
4．輸出電源： 直流穩壓電源：24V/3A，具有限流型短路軟保護和自恢復功能
三、綜合實訓內容
1. KNX總體的安裝和布線實訓
2. KNX智能面板的安裝及接線實訓
3. KNX開關量輸出模塊安裝及接線實訓
4. KNX智能窗簾控制器安裝及接線實訓
5. KNX邏輯控制器安裝及接線實訓
6. KNX十二合一傳感器安裝及接線實訓
7. KNX調光模塊安裝及接線實訓
8. KNX通訊連接實訓
9. KNX軟件使用實訓
10. KNX編程及編制程序的方法實訓
11. KNX各元器件的認知和接線方式
四、清單及參數
|
序號
|
品名
|
規格參數
|
單位
|
數量
|
|
1
|
4路10A智能開關控制器
|
HDL M/R4.10.1-331
|
臺
|
1
|
|
2
|
2路6A調光控制器
|
HDL M/D02.1-432
|
臺
|
1
|
|
3
|
2路窗簾控制器
|
HDL M/W02.10.1-231
|
臺
|
1
|
|
4
|
6按鍵晶典系列面板
|
HDL M/P03.2-4810
|
臺
|
1
|
|
5
|
總線電源模塊
|
HDL M/P960.1
|
臺
|
1
|
|
6
|
IP網關
|
HDL KNX/EIB M/IPRT.1
|
臺
|
1
|
|
7
|
移動傳感器
|
HDL M/IS05.1
|
臺
|
1
|
|
8
|
光線傳感器
|
HDL M/HSIU05.1.480
|
臺
|
1
|
|
9
|
邏輯定時控制器
|
HDL M/TM04.1-432
|
臺
|
1
|
|
10
|
控制線纜
|
HDL RVVP0.75*4
|
米
|
5
|
|
11
|
86型眀盒
|
86型
|
個
|
3
|
|
12
|
86型螺口燈座
|
|
個
|
3
|
|
13
|
5孔插座
|
86型
|
個
|
1
|
|
14
|
斷路器
|
DZ47LE-63 2P 10A
|
個
|
1
|
|
15
|
電動窗簾
|
700*1000mm
|
套
|
1
|
|
16
|
排風扇
|
120*120*38 AC220V
|
個
|
1
|
|
17
|
輸出折彎件
|
500×90mm
|
塊
|
1
|
|
18
|
軟件
|
HDL-KNX
|
套
|
1
|
|
19
|
導線、通訊線等附件
|
|
套
|
1
|
