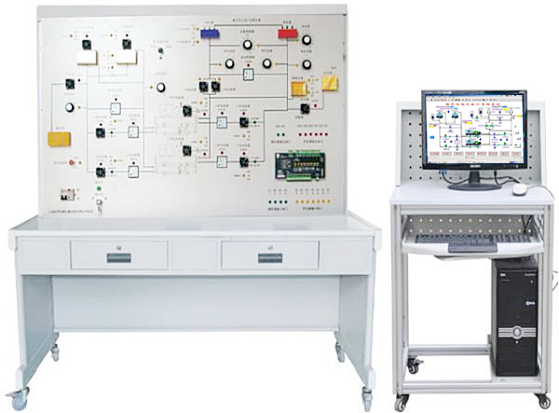

LG-L07型樓宇冷凍監控系統實驗實訓裝置

LG-L07型樓宇冷凍監控系統實驗實訓裝置能讓學生進行樓宇冷凍監控系統的元件、作用、組成和原理的認識實訓。進行樓宇自動監控系統的元件、作用、組成的認識實訓。本實驗實訓裝置能讓學生進行DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓。讓學生通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點，包含登錄，下載，安全管理等的設置操作。
LG-L07型樓宇冷凍監控系統實驗實訓裝置能讓學生進行樓宇壓縮式制冷監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。讓學生進行樓宇冷卻水監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。進行樓宇一級冷凍水監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。LG-L07型 樓宇冷凍監控系統實驗實訓裝置能讓學生進行樓宇二級冷凍水監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓。本實驗實訓裝置能讓學生將本系統同樓宇自控系列中的其它設備聯網進行各種綜合實訓。本實驗實訓裝置能讓學生通過網際組態軟件對系統進行二次開發和設計。

一、技術指標
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜200W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置和接地保護
5.故障設置：具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
6.系統恢復：具有軟件快速恢復功能
二、主要配置
1.冷凍模擬系統 1套
2.DDC控制器 1臺
3.客戶端電腦 1臺
4.客戶端軟件 1套
5.冷凍系統控制軟件 1套
6.冷凍機組模型 2臺
7.模擬水箱 2只
8.模擬冷卻塔 2臺
9.故障設置模塊 1套
10.實訓桌 1套
11.電腦桌 1套
注：需另配LG－L型樓宇監控中心：
買多臺同一型號樓宇自控系統實驗實訓裝置，每臺同一型號樓宇自控系統實驗實訓裝置均需配一套LG－L型樓宇監控中心；
買多種不同型號的樓宇自控系統實驗實訓裝置各一臺，則可合用一套LG－L型樓宇監控中心。
三、實訓項目
第一實訓平臺：樓宇壓縮式制冷監控系統
實訓一：按線路圖將各部分連線操作實訓；
實訓二：啟動控制順序操作實訓；
實訓三：停動控制順序操作實訓；
實訓四：冷水機組保護控制操作實訓；
實訓五：冷水機組過載故障停機保護控制操作實訓；
實訓六：冷凍水泵過載故障停機保護控制操作實訓；
實訓七：冷卻水泵過載故障停機保護控制操作實訓；
實訓八：根據冷卻塔進水溫度實時控制混水電動閥的開度操作實訓；
實訓九：壓差旁通控制操作實訓；
實訓十：根據冷負荷控制冷水機組啟停操作實訓；
實訓十一：手/自動控制操作實訓；
實訓十二：累計運行時間操作實訓；
實訓十三：線路故障的判斷與處理實訓；
實訓十四：操作錯誤的判斷與糾正實訓。
第二實訓平臺：樓宇冷卻水監控系統
實訓十五：按線路圖將各部分連線操作實訓；
實訓十六：啟動控制順序操作實訓；
實訓十七：停動控制順序操作實訓；
實訓十八：冷水機組保護控制操作實訓；
實訓十九：冷卻塔風機過載故障停機保護控制操作實訓；
實訓二十：水箱補水控制操作實訓；
實訓二十一：根據冷卻塔出水溫度實時控制冷卻塔風機啟動臺數操作實訓；
實訓二十二：根據冷卻塔進水溫度實時控制混水電動閥的開度操作實訓；
實訓二十三：組態界面的控制及顯示操作實訓；
實訓二十四：線路故障的判斷與處理實訓；
實訓二十五：操作錯誤的判斷與糾正實訓。
第三實訓平臺：樓宇一級冷凍水監控系統
實訓二十六：按線路圖將各部分連線操作實訓；
實訓二十七：啟動控制順序操作實訓；
實訓二十八：停動控制順序操作實訓；
實訓二十九：冷水機組保護控制操作實訓；
實訓三十：計量冷負荷并監視和控制冷水機組運行臺數操作實訓；
實訓三十一：冷水機組過載故障停機保護控制操作實訓；
實訓三十二：膨脹水箱的高低液位檢測及補水泵啟停控制操作實訓；
實訓三十三：組態界面的控制及顯示操作實訓；
實訓三十四：線路故障的判斷與處理實訓；
實訓三十五：操作錯誤的判斷與糾正實訓。
第四實訓平臺：樓宇二級冷凍水監控系統
實訓三十六：按線路圖將各部分連線操作實訓；
實訓三十七：啟動控制順序操作實訓；
實訓三十八：停動控制順序操作實訓；
實訓三十九：冷水機組保護控制操作實訓；
實訓四十：計量冷負荷并監視和控制冷水機組運行臺數操作實訓；
實訓四十一：冷水機組過載故障停機保護控制操作實訓；
實訓四十二：空調用戶資用壓差與加壓泵的聯動控制操作實訓；
實訓四十三：組態界面的控制及顯示操作實訓；
實訓四十四：線路故障的判斷與處理實訓；
實訓四十五：操作錯誤的判斷與糾正實訓。
