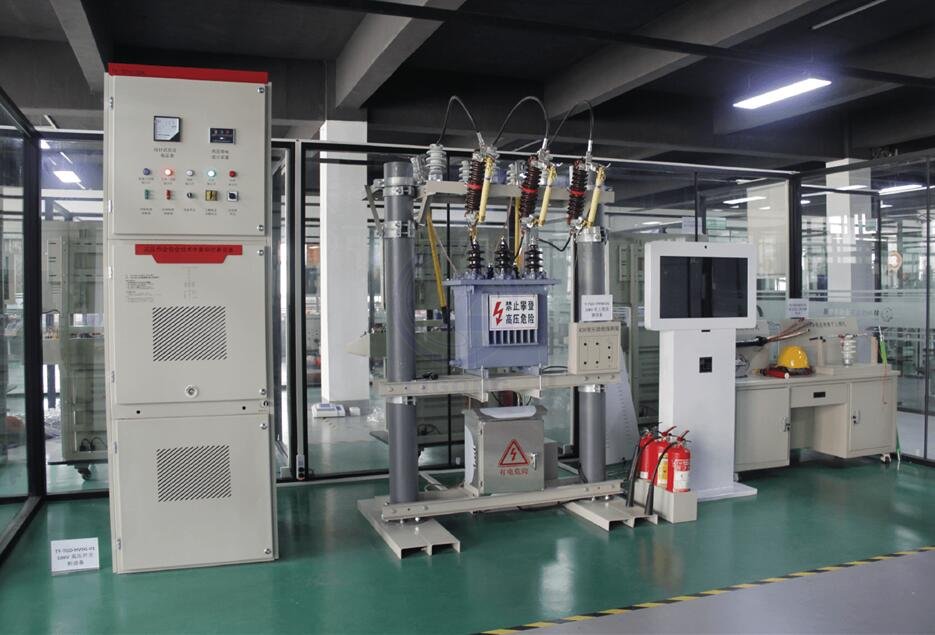

LG-TDG03高壓電工作業實操實訓設備

一、模擬開關柜及科目考試
設備占地面積不超過5平方米，科目一、科目二、科目三、科目四都在一個工位里完成考試、不能拆分包括滅火科目；

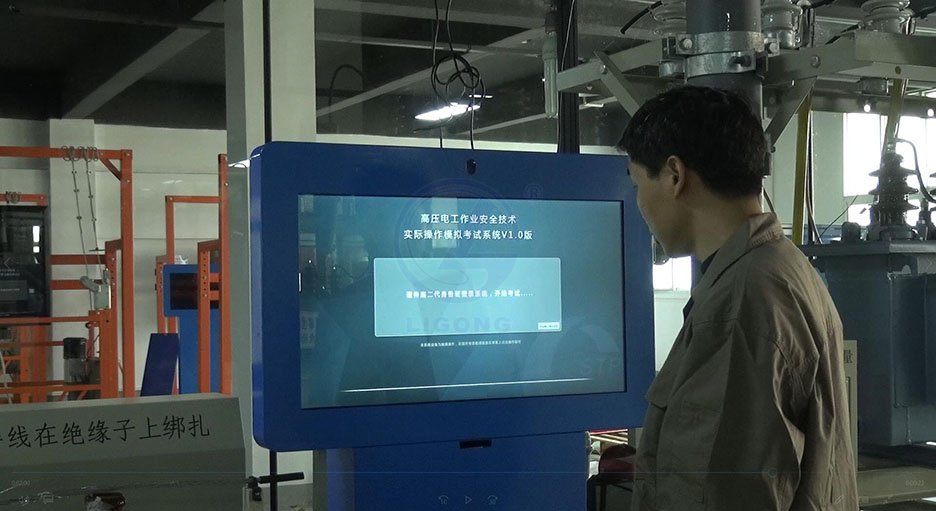

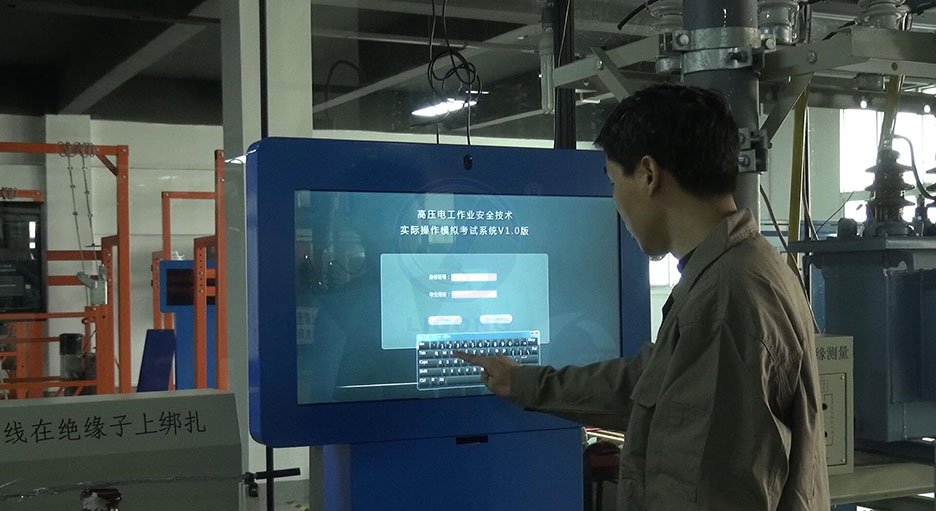

LG-TDG03高壓電工作業實操實訓設備具備考生識別功能，支持身份證識別和手動輸入身份證號登錄

設備實操模塊滿足以下考題的操作環境

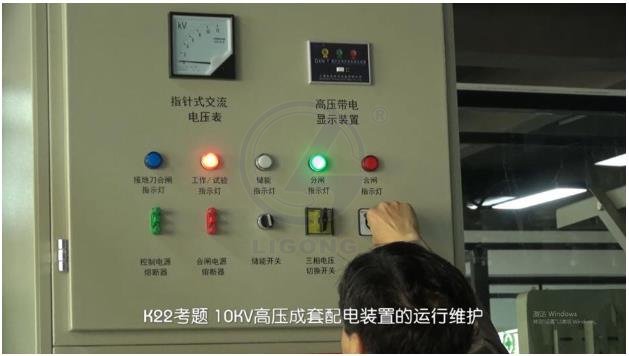

K22考題 10KV高壓成套配電裝置的運行維護；

K24考題10KV高壓開關柜故障判斷及倒閘操作；

設備上實操環境滿足具備10KV電壓下的真實高壓電工元件，達到100%真實；
提供元件包括：

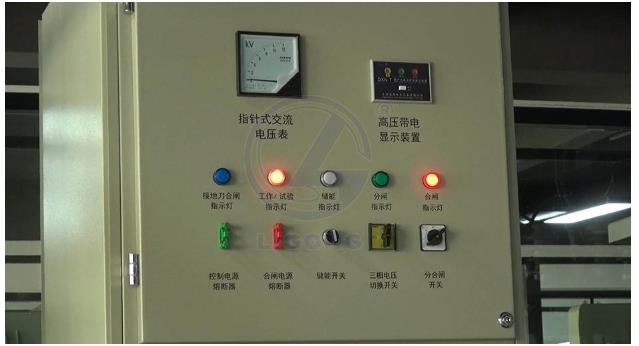

1：真空斷路器；2：10KV交流電壓表； 3：高壓指示裝置；4：接地指示燈；5：儲能指示燈；6：工開/試驗位置指示燈；7：分閘指示燈；8：合閘指示燈；9：分閘開關；10：工合閘開關；11：儲能開關；12：接地開關。

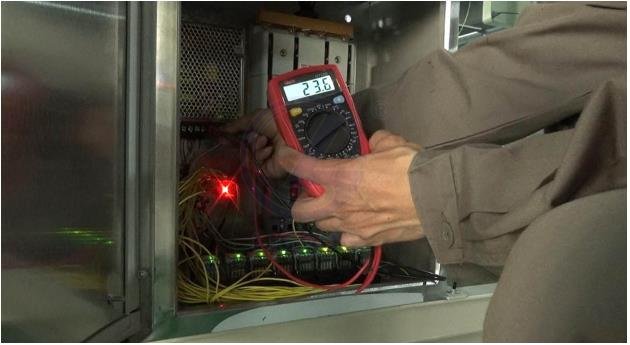

設備的操作電壓低于24V的安全電壓，不存在任何安全隱患，所有的電子元器件均在24V以下的直流電壓驅動；
對于考生K21、k22、k24考題中的所有操作的對錯，均有傳感器識別并智能判分
提供導線若干條，并設有理線架。
設備具備邏輯判斷電路、故障保護電路，.考試過程中若出現接線操作錯誤，系統自動扣分，不會出現整機斷電或有元器件損耗燒保險的情況

設備實操模塊滿足以下考題的操作環境

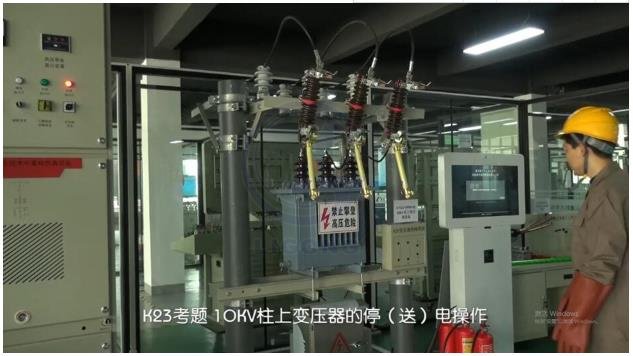

K23考題 10KV柱上變壓器的停（送）電操作；

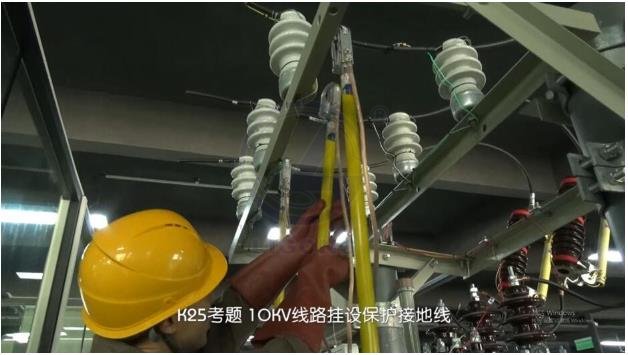

K25考題 10KV線路掛設保護接地線；

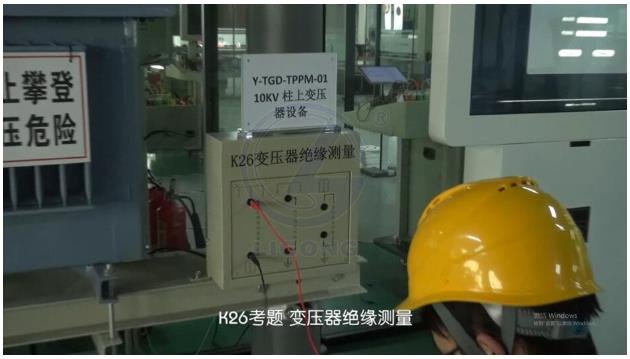

K26考題變壓器絕緣測量；

設備上實操環境滿足具備10KV電壓下的真實高壓電工元件，達到100%真實；
提供元件包括：
1、變壓器；2、跌落式熔斷器；3、高壓電纜線；4、高壓瓷瓶；5、變壓器柱式電線桿；6、配電箱；7、隔離開關；8、負荷開關。

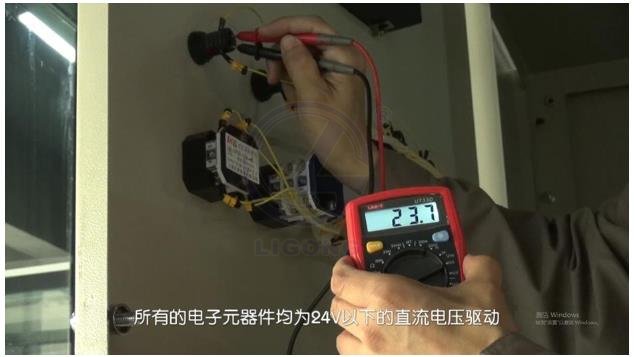

設備的操作電壓不高于24V的安全電壓，沒有任何安全隱患，所有的電子元器件均已24V以下的直流電壓驅動。

對于考生K23、k25考題中的所有操作的對錯，均有傳感器識別并職能判分。
提供導線若干條，并設有理線架。
設備必須具備邏輯判斷電路、故障保護電路，.考試過程中若出現接線操作錯誤，系統自動扣分，不會出現整機斷電或有元器件損耗燒保險的情況
設備實操模塊需要滿足以下考題的操作環境

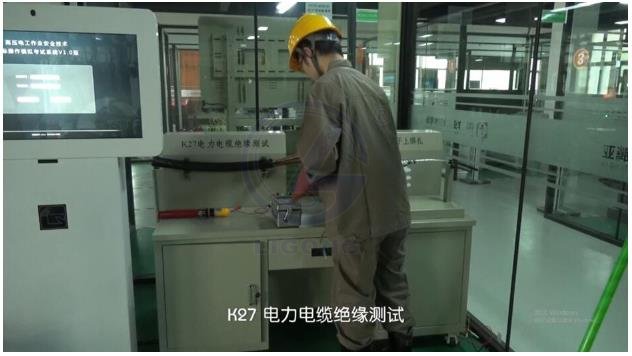

K27 電力電纜絕緣測試；

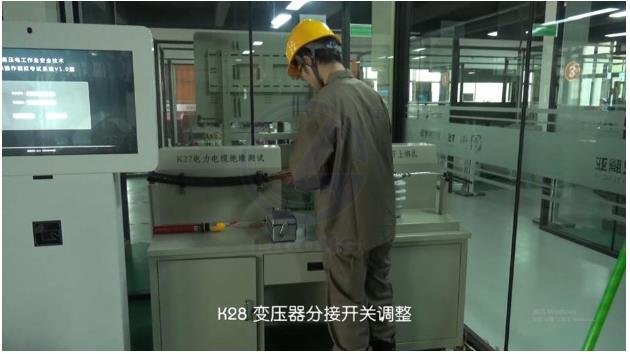

K28 變壓器分接開關調整；

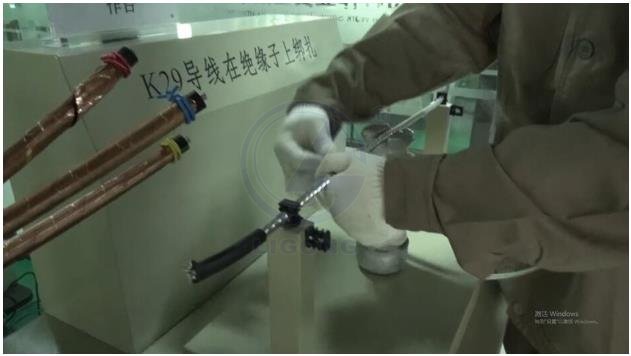

K29 導線在絕緣子上綁扎；
