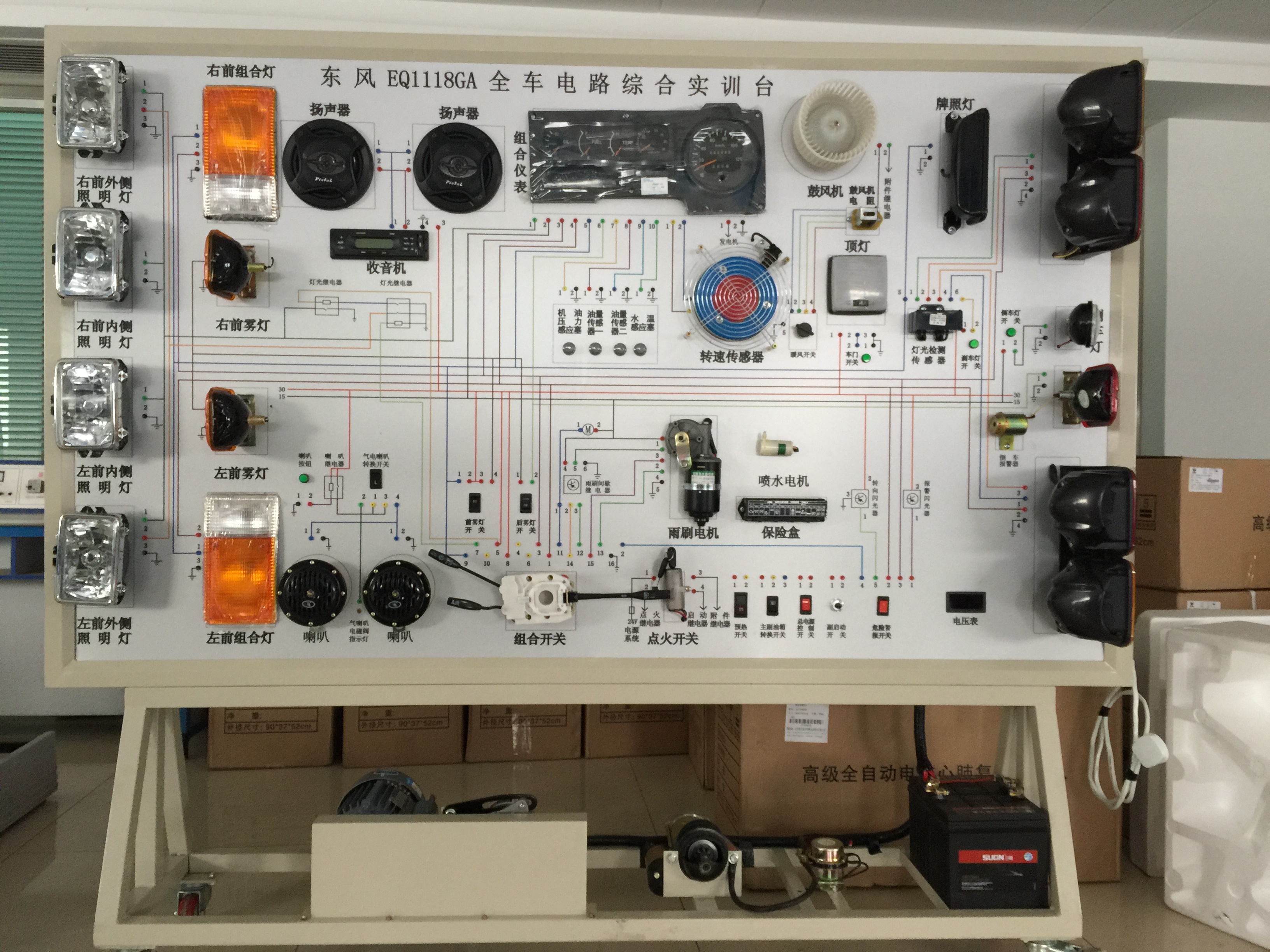

東風EQ1118G全車電路綜合示教板

一、產品簡介
東風EQ1118G全車電路綜合示教板以東風EQ1118G全車電器實物為基礎，展示全車電器系統的結構組成和工作過程。適用于中高等職業技術院校，普通教育類學院和汽車培訓機構。能夠滿足各類院校對EQ1118GA全車電器系統的理論和實踐相結合的教學需要。本實訓臺功能齊全、操作方便、安全可靠。

二、結構組成
1、汽車部件包含：燈光系統、儀表系統、起動系統、充電系統、轉向信號系統、喇叭、空調系統、室內燈系統、門控燈、雨刮系統、音響系統等。
2、設備臺架包含：一體式設備框架，數據檢測區，實物安裝區、設備故障設置區、工作臺、一體式工具箱、充電驅動電機、蓄電池、電源總開關等組成。配套設備使用說明，實訓指導資料、產品合格證、保修卡。
三、實訓項目
1、燈光系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓；
2、儀表系統零部件認知、結構組成、線路測量故障診斷與排除、、拆裝等實訓；
3、起動系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓；
4、充電系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓；
5、信號及喇叭零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓；
6、雨刮系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓；
7、音響系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓。
四、主要功能
1、實現了真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
2、接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等），能夠用聲音、燈光、線路等手段清晰完整顯示各系統工作原理。
4、檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
5、故障設置功能：
（1）故障設置系統，在臺架的隱秘處，設有故障設置系統，根據設備實際運行的特點，設置多個故障點，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
（2）配套智能考核系統。該系統分為兩種模式，數字鍵盤故障設置系統和無線網絡智能化故障設置系統。數字鍵盤故障設置系統采用0-9數字鍵盤，輸入故障代碼數字后既可完成故障設置，顯示故障代碼，可以任意設置故障；
（3）智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分數自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。該系統可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等考核操作。
6、識圖功能：
控制面板采用優質鋁塑板為面板，面板繪有高清晰度系統彩色電路原理圖（與原廠電路圖相對應），為學員提供汽車電路的識圖、讀圖、畫圖的學習過程。
7、安全防護功能：
蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池。
五、產品工藝
1、臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。
2、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為三開門設計，可以全部打開，方便維修維護。
3、大面積工作臺，臺面為2040*300mm，可以放置教學資料，測量工具、診斷設備等。
4、工具箱為工作臺下面，帶有鑰匙可上鎖，方便檢修工具管理。
5、驅動電機為220V電源，用來驅動發電機，完成充電系統的實訓科目，帶有漏電保護器，保證教學安全。
6、直流電機用于驅動發動機轉速信號裝置，來模擬發動機的轉速。轉速調節采用自主研發方波控制（100mm*56mm），轉速調整方便快速。
7、設備腳輪方便移動，并能隨時鎖止，保證教學安全。
六、技術參數
1.外形尺寸：2040mm×750mm×1900mm（長×寬×高）；
2.使用車型：EQ1118G
3.動力電源：220V交流電壓；
4.工作電壓：24V直流電壓；
5.工作溫度：-50℃～50℃；
6.電機: 220V/1.5KW
7.蓄電池：60AH/12V（2塊）
