LG-LKG01型 孔口管嘴實驗裝置
一、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、實驗恒壓水箱：容積30L，材質透明有機玻璃，帶有穩壓溢流口。
3、自循環孔口管嘴實驗儀孔口、管嘴類型：圓錐型管嘴、直角進口管嘴、圓角進口管嘴、銳緣小孔口，出口孔徑f12±0.15mm。
4、實驗流量:0~200ml/s；射流切換采用旋板裝置，水流不外泄。
5、靜音環保型水泵：揚程：10m，流量：12L/min，功率：90W。
6、蓄水箱，500×400×400mm，材質PVC板。
7、計量水箱：容積6L，透明有機玻璃制作，帶計量刻度。
8、測壓計由6根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
9、實驗所用的流體--水為全循環設計，充分節約水資源。
10、LG-LKG01型 自循環孔口管嘴實驗儀框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
11、外形尺寸：1100×500×1700mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
二、主要配置：
實驗水箱、孔口、管嘴、測點、測壓管、蓄水箱、水泵、上水管、回水管、溢流管、供水閥、放水閥、計量水箱、刻度標尺、秒表、不銹鋼支架。
三、實驗目的：
1、掌握孔口與管嘴出流的流速系數、流量系數、側收縮系數、局部阻力系數的測量技術.
2、可做等徑孔口和管嘴在相同水深下的出流對比實驗，定性、定量試驗；并可觀察測試管嘴的負壓值。
3、演示孔口與管嘴間和不同孔口間的的出流現象.

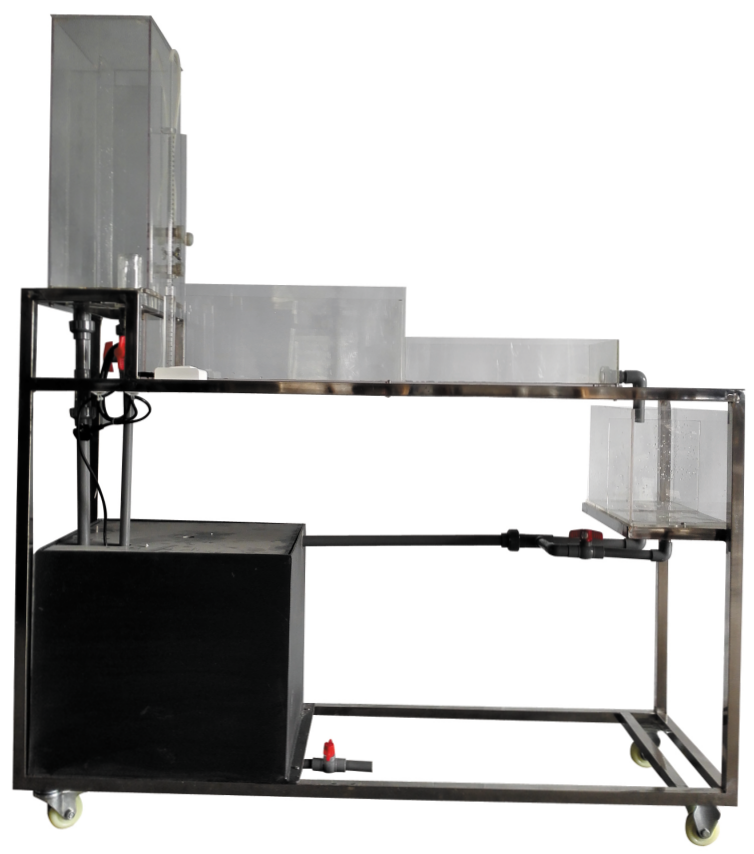

四、參考圖片
