LGX-SN01型室內監控系統

一、技術參數

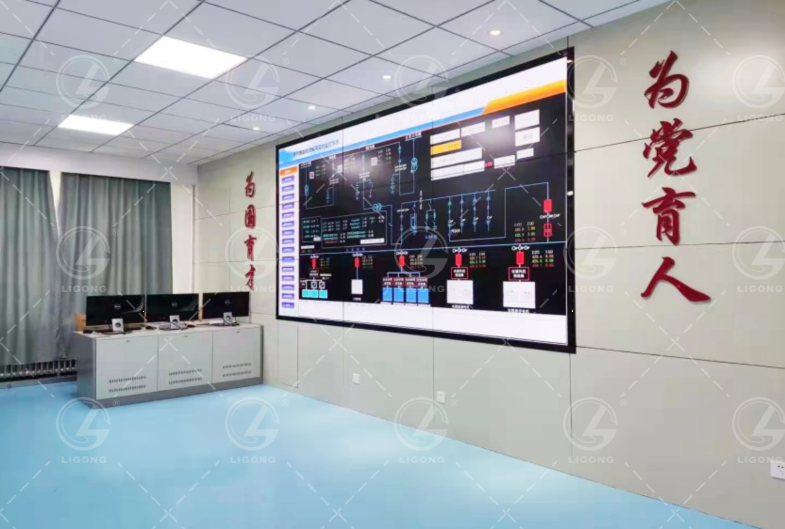

1）監控顯示屏：采用大型拼接式顯示屏

①雙邊物理拼縫小于4.5㎜；分辨率：1920*1080

②顏色：16.7M彩色；亮度：450cd/㎡；對比度：4000:1

③采用55寸顯示器共9塊，墻面安裝。金屬邊框包邊

④用戶能通過RS232端口對數字內容進行有效管控

⑤顯示器功能：集成多路高清口；

2）通過顯示屏顯示系統拓?fù)鋱D、系統各裝置主要運行狀態、系統故障模擬等。每個能源點及每個單元都可單獨顯示及控制，可以參數遠程整定。

3）主控臺及監控系統：配備控制主機1臺；主控臺面符合電力設計院標準，設置不同的控制權限。

4）配備高清晰可操作監控系統，采用四個高清攝像頭安放在四周，配備刻錄機及500G硬盤。監控系統數據和圖像輸入到智能微電網監控系統。

5）教學資源庫

1.《光伏發電系統材料》課程教學動畫內容：針對光伏發電系統柜對系統柜內元器件的認知，根據原理圖及接線圖對系統柜進行接線

2.《光伏組件安裝》課程教學動畫內容：布式小型光伏電站系統施工讓學員以現場施工工程師的身份根據提供的項目說明書、施工圖紙和材料到現場進行小型電站的模擬施工，提高學員的實踐能力和動手能力。

3. 《光伏電站》課程教學動畫內容：光伏電站體驗讓學員以主動學習的方式了解不同類型的光伏電站系統、學習各組成設備的物理特性與作用。

4.《光伏產品檢測標準與認證》課程教學動畫內容：光伏組件質量檢測讓學員學習根據IEC61215標準使用各種檢測設備對組件進行質量檢測，從而了解組件根據IEC61215檢測標準要求設計。
