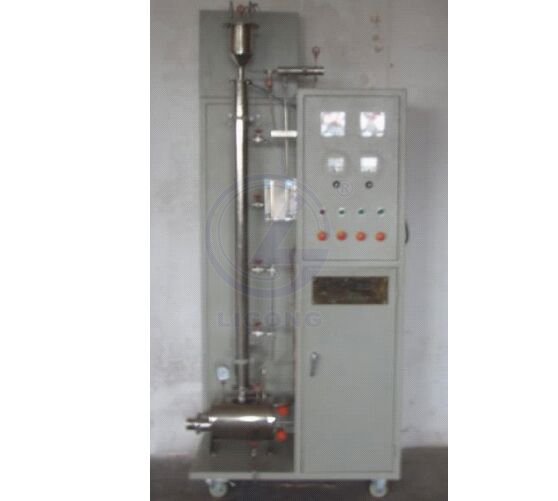

LG-TJL01型 填料塔精餾實驗裝置
一、LG-TJL01型 填料塔精餾實驗裝置技術參數：
1、精餾塔：精餾塔體采用不銹鋼制作，塔徑：φ30mm、塔外徑100mm（含保溫層）、塔高：2M。可調節進料位置，每段塔節都設有進料口和取樣口。填料：拉西磁環。塔節用電加熱保溫以保證絕熱操作。
2、冷凝器：冷凝器殼體采用不銹鋼制作。換熱管采用傳熱效率較高的銅管制作，管徑φ12mm、壁厚1mm，換熱面積0.028m2。冷凝器下部與精餾塔體直接相連，以減少熱損失。冷凝液儲存在餾出液槽中，一部分通過回流控制閥和轉子流量計計量后再返回精餾塔頂板。另一部分則通過餾出液控制閥和轉子流量計計量后送至產品槽。
3、再沸器：再沸器直接置于精餾塔下部，采用不銹鋼制作，內置電加熱管加熱。總加熱功率2000W，可調；分兩組，各1000W，兩組采用先進的溫控儀表自動控制，承擔精餾塔的溫度控制調節，以確保控溫精度50~300℃±3℃。
4、料液泵：填料塔精餾實驗裝置采用微型磁力泵、流量11L/h、揚程1.5m、輸入功率6W，進行連續精餾實驗時可通過加料出口閥、流量計向精餾塔加料。
5、溫度儀表：配置一塊宇電AI508溫度控制儀表，一塊宇電AI704溫度巡檢儀。
6、框架為不銹鋼，結構緊湊，外形美觀，流程簡單,操作方便操作方便,操作方便。
7、外形尺寸：1000×550×2100mm。
8、數據采集型（LG-TJL/II）：微機接口和數據處理軟件、溫度傳感器、壓力感器、能在線監測壓力、溫度等數據。
二、實驗?zāi)康模?/strong>
1、了解填料精餾塔及其附屬設備的基本結構，掌握精餾過程的基本操作方法。
2、學會判斷系統達到穩定的方法，掌握測定塔頂、塔釜溶液濃度的實驗方法。
3、掌握保持其他條件不變下調節回流比的方法，研究回流比對精餾塔分離效率的影響。
三、主要配置：精餾塔、冷凝器、再沸器、料液泵、壓力表、料液槽、流量計、溫度儀表、溫度傳感器、管道和閥門、保溫材料、電路控制系統、噴塑臺架等。
