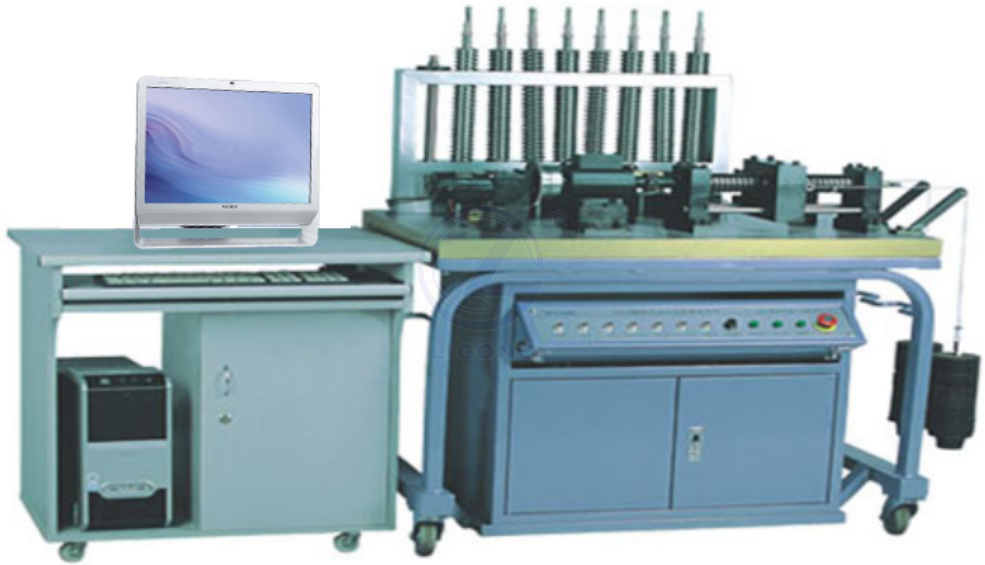

LG-LX01型 螺旋傳動測試分析實驗臺是為機械類，機械設計專業的教學設計，螺旋傳動是通過螺桿和螺母的旋合傳遞運動和動力。主要是將旋轉運動變成直線運動，以較小的旋轉矩得到*大的推力，旋轉傳動分為滑動螺旋副、滾動螺旋副和靜壓螺旋副三中形式。研究的對象是滑動螺旋副和滾動旋轉副，在不同載荷情況下傳動效率和對傳動精度的分析。



一、LG-LX01型 螺旋傳動測試分析實驗臺實驗?zāi)康?/p>

1、滑動螺旋副：梯形螺紋、矩形螺紋、鋸齒形螺紋、雙、單頭幾何尺寸與螺距的測定實驗。
2、滑動螺旋副：梯形螺紋、矩形螺紋、鋸齒形螺紋、雙頭、單頭、滾動螺旋副，恒載荷情況下，位移速度的測定。
3、滑動螺旋副、滾動螺旋副效率曲線的測定與繪制及其比較。
4、滾動軸承效率曲線的測定
二、主要配置
1、帶減速器的直流調速電機：N=40WW=0-50轉/分（1臺）
2、轉矩轉速傳感器：T=5N.m轉速：n=0-6000r/min（1臺）
3、直流位移傳感器：量程：L=0-180mm（1臺）
4、角位移傳感器：量程：0-1000脈沖（1臺）
5、被測螺旋副：絲桿；單頭、雙頭共5根（供客戶選購）；鋸齒形絲桿單頭、雙頭各一根（供客戶選購）；矩齒形絲桿單頭、雙頭各一根（供客戶選購）；滾動螺旋傳動副1套
6、負載砝碼20塊，2kg/塊
7、彈簧Φ40×300（長）1個
8、測試軟件1張
9、外形尺寸：1200×600×880mm
10、重量：160kg
