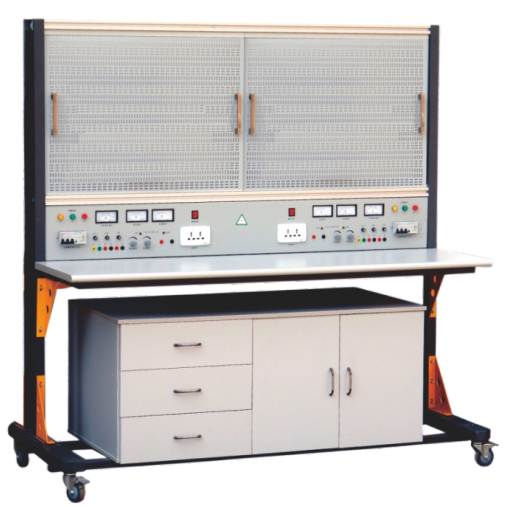

LGY-DQ021B型電氣裝配實訓裝置
一、概述
本設備由鋼板作制作的多功能安裝板（網孔板）設備和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，本設備適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。
設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。
靈活、可靠、安全、經濟適用，是本設備的特點。對實訓場所不多、教學經費投入受限制的學校， 本設備是一種理想的職業教育實訓設備。
本設備雙面4工位設計。
二、設備技術指標
1.外型：整體尺寸1680mm×1000mm×1630mm；
2.設備的材料：鈑金、鋁合金結構；
3.電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式4組、220V接插式4組、220V插座式8組
3)可調直流輸出： 0～24V/2A連續可調4組（帶有指針電壓、指針電流表實時監控電源變化）；
4.接口及儀表：指針式電壓表 4 只，時刻監控電網電壓變化；
5.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
