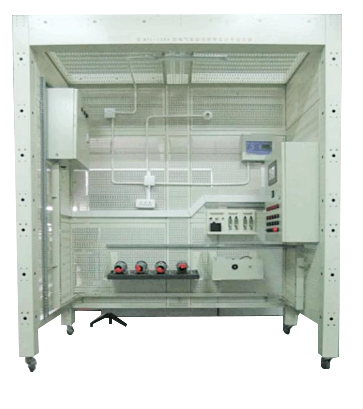

LG-FDQ01型電氣安裝與調試實訓考核裝置

一、產品概述

設備采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重氣派。裝置設計高度以人站在一級人字梯即可方便操作的高度，即安全又能使使用者剛收到施工現場環境，橫向，縱向寬度合適，可以模擬現場線路的轉向布置。網孔板可以方便拆下。做隱蔽工程施工時，鋼制專用型材是仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出udaoxian穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。

裝置可進行電工安裝，如橋架安裝，PVC管安裝，吊燈，白熾燈座，日光燈，開關，插座，控制箱，配電箱等，包含有交流異步電動機，直流電動機，步進電機，伺服電機，溫度控制器，電偶，PLC，變頻器觸摸屏等控制與受控對象。每個操作組配套一個移動式工具車和元件柜，便于對原件的保管和安裝施工，從根本上解決了學校在普通墻面上進行安裝培訓的使用不方便，實訓范圍窄的問題。

設備具有組裝靈和方便的特點，可以根據學校的實際教學條件組成：2人組，3人組，4人組……，單面，雙面等不同的方式，長度組合基于2個0.8米的基本組合單元，輔助配有0.2米，0.4米的組合單元，形成不同的長度組合，以滿足不同的教學場地。

二、配置參數

2人實訓組（單面）長*寬*高=2006mm*1003mm*2410mm

1、配電箱部分：

包括三項四線有功電度表，單相有功電度表，閘刀開關，電流互感器，漏電型空氣開關，空氣開關，漏電型空氣開關，空氣開關，電流表，電壓表，電壓轉換開關，安裝導軌等，均安裝在配電箱內。

序號	名稱	規格/型號	單位	數量	備注（說明）	狀態
1	三相四線有功電度表	DT862-4	只	1	5A,接線端子連接	安裝在配電箱內
2	隔離開關	HG1-32/30	只	1	3極，30A	同上
3	漏電型空氣開關	DZ47LE-32	只	1	3P+N	同上
4	空氣開關	DZ47-63/C6	只	1	3P	同上
5	漏電型空氣開關	DZ47LE-32/C6	只	1	1P+N	同上
6	電源指示燈	AD58B-22D	只	3	黃、綠、紅各一只	同上
7	配電箱箱體	450mm×520mm×220mm	只	1	含接地排、接零排

2、照明套件

包括日光燈組件，節能燈，鈉燈，燈頭，聲控開關，吸頂燈，控制開關，觸摸開關等

序號	名稱	規格/型號		單位	數量	備注（說明）	狀態
1	日光燈組件	T5一體化	21W（帶罩）	套	1		散裝發出
2	節能燈	9W		只	2		同上
3	鈉燈	110W		套	1	含燈頭及鎮流器和燈罩	同上
4	螺口平燈頭	E27		只	2		同上
5	聲控開關	86型		只	1		同上
6	泰力1插	118型		只	2		同上
7	泰力2插	118型		只	1		同上
8	泰力1開	118型		只	1		同上
9	飛雕2開	86型		只	2		同上
10	飛雕4開	86型		只	2		同上
11	吸頂燈	21W		只	1	配節能燈管	同上
12	觸摸開關	86型（帶明裝底盒）		只	1		同上
13	暗盒	86型		只	5		同上
14	明盒	86型		只	3		同上
14	明盒	118型		只	1		同上
15	白板	86型		只	2		同上
16	塑料圓木	YM-2		只	3		同上

3、電氣控制箱

包括組合開關，塑殼開關，接觸器，輔助觸頭，三菱FXON-3A，三菱D740/0.75KW，時間繼電器，熱繼電器，溫度控制器，觸摸屏（7寸彩色），開關電源，接線端子排，安裝導軌，變壓器，整流橋堆，單相交流調壓器等，均應安裝在控制箱內。

序號	名稱	規格/型號	單位	數量	備注（說明）	狀態
1	塑殼開關	NM1-63S/3200 20A	只	2	3極（正泰）	安裝在控制箱內
2	接觸器	CJX2-0910/220V	只	5		同上
3	輔助觸頭	F4-22	只	3		同上
4	PLC	H2U-1616MT	只	1		同上
5	變頻器	MD330T1.5KW	只	1		同上
6	擴展模塊	H2U-0016ERN	只	1		同上
7 8	時間繼電器	ST3PF-2 30S AC220V	只	1	2組斷電延時	同上
7 8	時間繼電器	ST3P C-A 30S AC220V	只	1	1組瞬動、1組延時	同上
	熱繼電器	JRS1D-25（獨立安裝）	只	3	0.4A(調節范圍0.25~0.4A) 2只 0.63A(調節范圍0.4~0.63A) 1只	同上
9	溫度控制器	E5CZ-C2MT	只	1		同上
10 11	開關電源	DC24V 2A	只	1	觸摸屏及溫控器用	同上
10 11	開關電源		只	1	步進驅動器用	安裝在電機支架上
	觸摸屏	TPC7062K	只	1	7寸彩色屏（昆侖通泰）	安裝在控制箱內
12	安裝導軌	C45	條		若干	同上
14	電源指示燈	AD58B-22D	只	5	紅色	同上
15	按鈕開關	LA68B-EA35	只	10	紅、綠各5只	同上
16	緊急停止開關	LA68D-11ZS	只	1	紅色	同上
17	旋鈕開關（選擇開關）	LA68B-ED25	只	2	2擋	同上
17	旋鈕開關（選擇開關）	LA68B-ED35	只	2	3擋	同上
18	控制箱箱體	500mm×700mm×230mm	只	1	含接地排、接零排

4、電機

包括三相交流異步電動機（Y-△）,三相交流異步電動機（Y-△）帶離心開關，三相交流異步電動機（雙速60W），他勵直流電動機，步進電機（兩相混合式含驅動器），交流伺服電機（臺達伺服汗驅動器），均應安裝在電機底板上。

序號	名稱	規格/型號		單位	數量	備注（說明）	狀態
1	三相交流異步電動機	(Y-△)		只	1		在電機底板上
2	三相交流異步電動機	(Y-△)帶離心開關		只	1		在電機底板上
3	三相交流異步電動機（雙速60W）	2/4雙速電機		只	1		在電機底板上
4	它勵直流電動機	DC110V/50W		只	1		在電機底板上
5	步進電機	驅動器	SH-20403	只	1	兩相混合式（含驅動器）	在A電機底板上
		電機	42BYGH5403
6	交流伺服電機	驅動器	ASD-A0421-AB	只	1	臺達伺服（含驅動器）	在A電機底板上
		電機	ECMA-C30604PS

5、指令與指示原件

包括安裝在傳感器支架上的行程開關，光電傳感器，電容式傳感器，電感式傳感器；安裝在主令控制上的按鈕，指示燈，選擇開關，主令開關箱以及溫度傳感器（熱電偶）等

序號	名稱	規格/型號	單位	數量	備注（說明）	狀態
1	行程開關	YBLX-ME/8104	只	4	見圖紙	安裝在傳感器支架上
2	電容式傳感器	CSB4-18M60-EO-AM	只	1	見圖紙	安裝在傳感器支架上
3	電感式傳感器	GH1-1204NA	只	1	見圖紙	安裝在傳感器支架上
4	光電式傳感器	GH3-N1810NA	只	1	見圖紙	安裝在傳感器支架上
5	溫度傳感器（熱電阻、熱電偶）	Pt100	只	1	與溫控器配套	散裝發出
5	溫度傳感器（熱電阻、熱電偶）	K型（￠5×50×550）	只	1	與溫控器配套	散裝發出

6、線路器材

序號	名稱	規格/型號	單位	數量	備注
1	PVC管	￠16	根	2	3米
2	PVC直通	￠16	只	10
3	PVC壁疏	￠16	只	30
4	扎帶	3*100mm	包	1	500只/包
5	M4*20螺絲帶帽	200只/套	套	1	帶2只平墊1只彈墊
6	線槽	3025	根	2	2米/跟
7	絕緣導線	BVR1.5mm 平方米	盤	3	紅，綠，黃各一盤
7	絕緣導線	BVR1.5mm 平方米	盤	2	藍，雙色各一盤
8	PVC線槽	5025	根	3	3米/根（白色）
9	橋架	50*50	根	3	2m/根（含附件）
10	異型號碼管	1.5mm	米	6
11	冷壓叉	SV￠1.5	只	280	紅綠黃各80只藍黑各20只
12	纏繞帶	￠10（10米/包）	包	2

7、電工工具

序號	名稱	規格/型號	單位	數量
1	尖嘴鉗	125mm	把	1
2	剝線鉗		把	1
3	壓接鉗		把	1
4	電工鉗	200mm	把	1
5	一字螺絲刀	￠4*100mm	把	1
6	十字螺絲刀	￠4*100mm	把	1
7	電筆螺絲刀	500V	把	1
8	萬用表	MF500	盤	3
9	鋁合金人字梯	1.5米高	付	1
10	平銼刀	200mm	根	3
11	鋼卷尺	3m	只	1
12	電工刀	多用105mm	把	1
13	鋼板尺	300mm	把	1
14	直角尺	200mm	把	1
15	活動扳手	6時	把	1
16	六角扳手		套	1
17	保險絲	15A	卷	1
18	手鋸弓		架	1
19	手鋸條	細牙	盒	1
20	彎管器		根	1
21	兆歐表	500V	塊	6
22	角向砂輪機	￠70	只	1
23	砂輪切割機	200mm帶防護罩	臺	1
24	手電鉆		只	1

8、其他：電氣安裝與維修實訓考核裝置臺架、原件存放柜、可移動工具臺、電加熱器、移動式電源控制臺

序號	名稱	規格/型號	單位	數量	備注
1	電氣安裝與維修實訓考核裝置臺架（標準配置組）	LIGONG/長寬高200610032410mm	組	1
2	原件存放柜	9004502000mm	個	1
3	可移動工具臺	930740860mm	輛	1	帶重載自鎖腳輪
4	電加熱器	電熱源	只	1
5	移動式電源控制臺	理工偉業/400280300mm	臺	1	提供前級保護

三、實訓項目要求

1.電度表的接線實訓

2.配電箱的安裝實訓

3.控制箱的安裝實訓

4.日光燈的安裝實訓

5.白熾燈的安裝實訓

6.吸頂燈的安裝實訓

7.節能燈的安裝時訊

8.配電箱的電能分配接線實訓

9.控制電路的接線與調試實訓

10.PLC控制電路的接線與調試實訓

11.PLC的基本指令編程（含部分特殊指令的應用）實訓

12.變頻器的基本參數設置實訓

13.變頻器的多速段控制實訓

14.觸摸屏的基本界面設置與應用實訓

15.步進電機及驅動器的接線與參數設置實訓

16.伺服電機及驅動器的接線與參數設置實訓

17.熱電偶與溫控裝置的接線與參數設置實訓

18.多種傳感器的接線與調試實訓

19.模擬量模塊的使用實訓

20.常用電工工具的使用

21.直流電機的控制與調速實訓

22.PVC管得處理與布置實訓

23.PVC管得穿線實訓

24.開關與插座的安裝實訓

25.分線盒的安裝實訓

26.線路分配的基本設計

27.施工規范的學習與訓練

28.安全施工要求學習與訓練

29.兩地控制一盞燈實訓

30.線槽布線施工訓練

31.隱蔽工程施工訓練

32.高壓鈉燈的接線實訓

四、技術指標

1.工作電源：三相五線供電 AC380V/220V +/-7.5% 50HZ。

2.工作環境：用絕緣地板（或使用絕緣地毯）。

3.實訓裝置網孔板尺寸：長*寬=798*768mm。

4.實訓裝置外形尺寸：見配置清單。

5.實訓裝置材料：鋼板。鋼板厚度≥1.5mm。

6.實訓裝置電源：提供帶有開關，電壓指示及短路保護，采安全型插線插座的三相電源輸出和航空插頭提供電源。

7.消耗功率：≤2KW。

8.安全保護措施：具有接地保護，過流過載，漏電保護功能，符合相關的國家標準。
