LGY-DP06A型單片機控制功能實訓考核裝置模塊（原模塊+G001）

一、設備概述

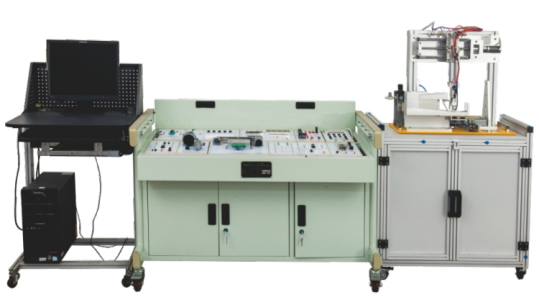

LGY-DP06A型單片機控制功能實訓考核裝置模塊（原模塊+G001）采用鐵結構、實訓臺的抽屜柜用于存放實訓模塊，抽屜柜與臺面之間布置實訓模塊安裝支架，最上一層是工作臺臺面。用于技能競賽時在臺面上放置設備安裝底板，在底板上安裝試題擬定的單片機控制裝置需要的模塊，連接控制電路，編寫的控制程序輸入單片機后，按下運行指令開關，單片機控制裝置就按程序運行。放置在單片機實訓室中，這就是一張實訓臺。當講解理論或實訓項目中的相關知識時，可以當作課桌；當需要進行實際操作時，將臺面打開，就露出放置在安裝支架上的模塊，在需要的實訓模塊間按實訓要求連接電路，編寫控制程序，就可以按照設計的實訓項目進行單片機技術的教學。

采用模塊化，軟硬結合。模塊之間連接靈活，加深對單片機原理理解，能夠完成I/O實訓，A/D實訓，D/A實訓，LED/LCD點陣模塊實驗，電機控制等，專為高職、中職課程設計、畢業設計和單片機競賽的開發平臺，體現了靈活性、開放、創新、綜合、跨領域、跨專業的設計理念。能夠滿足高職中職院校電子工程專業等不同層次的基礎實訓教學，課程設計，畢業設計，課題設計，實現了從基礎到應用。

LG-G001模塊主要組成：智能物料搬運機構支架；雙軸直線搬運機器人機構；接供料機構。

二、技術參數

1.輸入電源：單相 AC 220V±10%（50Hz）

2.輸出電源：DC ±12V±5％/0.5A；DC ±5V±5％/3.5A；DC 24V±5％/6A

3.溫度：-10～40 ℃；環境濕度：≤90%（25℃）

4.外形尺寸：約1225mm×690mm×820mm（L×W×H）

5.整機功耗：≤0.5 kW

6.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。市電采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

LG-G001技術參數：

7.電源輸入：AC220V±10％

8.輸出電壓：DC 24V±5％/2.5A

9.外形尺寸：600*560*280mm

10.整機功耗：≤1KVA
