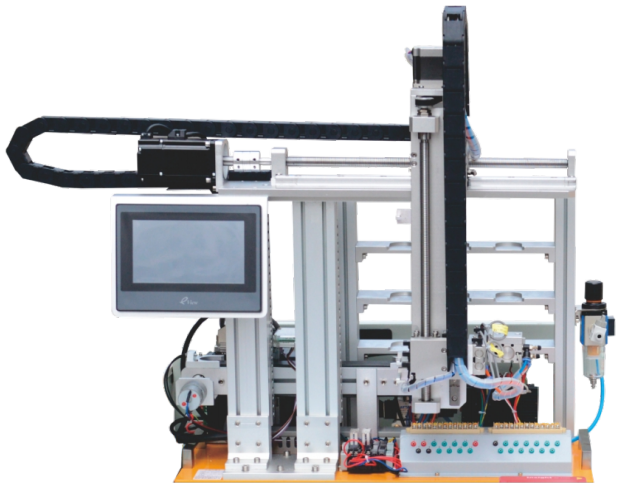

LGY-CC03G型智能倉儲裝置

一、裝置特點

1.配置三軸機器人作為裝配的執行機構，具有X軸、Y軸、Z軸三個方向的執行能力，可完成智能抓取物料放料等功能；

2.配置有光電開關，光電傳感器，光纖傳感器等，可確保各執行器的準確定位；

3.超出最大行程時，具有硬件自動保護功能，確保系統安全及人身安全；

4.本裝置為通用性模塊化多功能裝置，各功能端口完全開放，通過倉儲裝置中的RFID射頻識別模塊對不同倉庫的物料進行標識，也能通過RFID射頻識別模塊不同物料上電子標簽的信息，將物料運至不同的倉庫，實現智能倉儲的功能。同時學生也能通過不同的接線來完成各種不能的功能，為學生的各種創新設計創造了廣闊的空間。比如可以結合單片機主機模塊，LED/LCD模塊等，完成物料搬運實訓，I/O口實訓，LED\LCD點陣模塊實驗等加深學生對單片機原理地理解。專為高職中職課程設計、畢業設計和單片機競賽的開發平臺，體現了靈活性、開放、創新、綜合、跨領域、跨專業的設計理念。能夠滿足高職中職院校電子工程專業等不同層次的基礎實訓教學，課程設計，畢業設計，課題設計，實現從基礎學習到綜合應用。

二、技術參數

1.電源輸入：AC220V±10％

2.工作電壓：DC 24V±5％/2.5A、DC 5V±5％/1A

3.外形尺寸：600*520*280mm

4.整機功耗：≤1KVA

三、主要組成

智能倉儲機構支架
三軸直線搬運機器人機構
RFID射頻識別
9個配置電子標簽的物料（3個白色物料、3個黑色物料、3個金屬物料）
接供料機構

四、主要功能

物料檢測功能（RFID）
超出最大行程時，具有硬件自動保護功能
具有對物料自動檢測并智能調整位置后抓取功能
具有手爪到位檢測、夾緊檢測、復位檢測功能

五、實訓內容

傳感器技術實訓
傳送帶實訓
步進電機電機應用實訓
伺服電機應用實訓
RFID射頻識別實訓
氣動回路應用實訓
絲桿傳動機構應用實訓
直線運動單元定位控制實訓
單片機編程實訓
機械故障檢測與排除實訓
