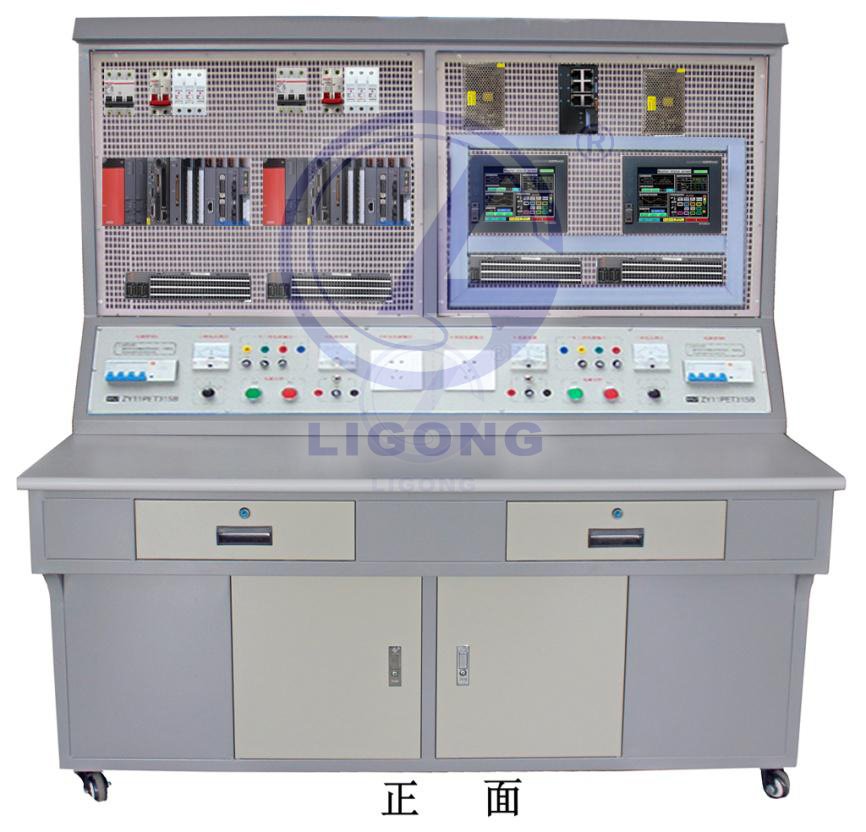

LGH-01型車身保全三菱Q系列PLC實訓與考核綜合裝置

一、LGH-01型 車身保全三菱Q系列PLC實訓與考核綜合裝置概述
LGH-01型 車身保全三菱Q系列PLC實訓與考核綜合裝置主要由實訓桌、網孔板、實訓元器件組成。結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。采用模塊式結構，包含PLC主機、變頻器掛箱、觸摸屏。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，電機應用實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。

二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1800mm
5、網孔板尺寸：770 mm×700 mm
四、實訓臺配置
1、實驗屏左右電源輸出配制相同
2、電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
3、提供線電壓380V電源。
4、面板設有交流220V電源插座。
6、實驗屏每組提供8路按鈕輸入和16路指示燈指示
7、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
五、元器件配置清單

序號	名稱	型號	數量	備注
1.	電源模塊	Q61P	2臺
2.	CPU模塊	Q25H	2臺
3.	以太網模塊	QJ71E71	2臺
4.	CCLINK模塊	QJ61BT11	4臺
5.	輸入模塊	QX40	2臺
6.	輸出模塊	QY40P	2臺
7.	主基板	Q38B	2臺
8.	觸摸屏	GT1562-VNBA	2臺
9.	遠程輸入模塊	AJ65VBTS3-32D	2臺
10.	遠程輸出模塊	AJ65VBTS2-32T	2臺
11.	工業交換機	HUB IE-SW8-WAVE	1臺
12.	電源	50B	2臺
13.	斷路器	ABS32C 10A	2個
14.	斷路器	DCP52DR 5A	10個
15.	中間繼電器	MY4NJ DC24V	16個
16.	接線端子	TB-1512	20條
17.	安裝附件		1套
