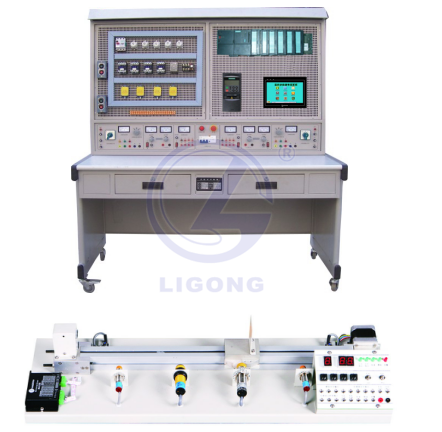

LGM-S01型西門子PLC實訓裝置

一、LGM-S01型西門子PLC實訓裝置概述
LGM-S01型西門子PLC實訓裝置主要由實訓桌、網孔板、實訓元器件組成。結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。采用模塊式結構，包含PLC主機、變頻器掛箱、觸摸屏。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，電機應用實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。

二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、設有電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1690mm
四、實訓臺配置
1、公共部分：電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、直流電壓：0～10V可調輸出；直流電流：0～20mA；+24V/1A直流穩壓電源輸出；+5V/5A直流穩壓電源輸出；±12V/1A直流穩壓電源輸出。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
6、帶傳動模型
小車運動控制系統實驗教學模型由運動小車、同步帶輪傳動機構、電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯示控制等，通過脈沖個數定位，小車位置控制精確。該系統外觀精美，體積緊湊，重量輕，行程范圍：1.2米。實驗系統能滿足大中專院校可編程控制器技術的教學、課程設計和畢業設計。
五、元器件配置清單

序號	名稱	型號	數量	品牌
1	DIN導航480mm	6ES7390-1AE80-0AA0	1	西門子
2	PS307電源	6ES7307-1EA01-0AA0	1	西門子
3	CPU315-2PN/DP	6ES7315-2EH14-0AB0	1	西門子
4	MMC卡521K	6ES7953-8LJ30-0AA0	1	西門子
5	16點DI	6ES7321-1BH02-0AA0	1	西門子
6	16點DO	6ES7322-1BH01-0AA0	1	西門子
8	8點AI	6ES7331-7KF02-0AB0	1	西門子
9	4點AO	6ES7332-5HD01-0AB0	1	西門子
10	20P前連接器（螺釘型）	6ES7392-1AJ00-0AA0	3	西門子
11	40P前連接器（螺釘型）	6ES7392-1AM00-0AA0	1	西門子
12	CU320-2PN	6SL3040-1MA01-0AA0	1	西門子
13	CF	6SL3054-0EH00-1BA0	1	西門子
14	智能整流單元5KW	6SL3130-6AE15-0AB1	1	西門子
15	單軸電機單元1.6KW	6SL3120-1TE13-1AA4	2	西門子
16	進線電抗器	6SL3000-0CE15-0AA0	1	西門子
17	進線濾波器	6SL3000-0HE15-0AA0	1	西門子
18	伺服電機2.8Nm/1,55A/2000轉	1FK7042-2AC71-1QA0	1	西門子
19	感應電機0.55KW/1425rpm	1LE0001-0DB22-1JA4	1	西門子
20	伺服電機電纜	6FX5002-5CN01-1AC0	1	西門子
21	Drive-CLiQ電纜	6FX5002-2DC10-1AC0	1	西門子
22	電機模塊插頭	6SL3162-2MA00-0AA0	1	西門子
23	TP1500COMFORT推廣包	6AV21814QB000AX0	1	西門子
24	SITOP電源10A	6EP1334-2BA20	1	西門子
25	PROFIBUS DP總線電纜	6XV1830-0EH10	10	西門子
26	PROFINET總線電纜	6XV1840-2AH10	10	西門子
27	DP連接器90度	6ES7972-0BA12-0XA0	1	西門子
28	DP連接器35度	6ES7972-0BA60-0XA0	1	西門子
29	PN連接器180度	6GK1901-1BB10-2AA0	1	西門子
30	PN連接器145度	6GK1901-1BB30-0AA0	1	西門子
31	按鈕1NO(黑）	3SB32 02-0AA11	1	西門子
32	按鈕1NO(綠）	3SB32 02-0AA11	1	西門子
33	按鈕1NO(藍）	3SB32 02-0AA51	1	西門子
34	旋鈕開關	3SB32 02-2KA11	1	西門子
35	按鈕1NC（紅）	3SB32 03-0AA21	1	西門子
36	急停按鈕1NC（紅）	3SB32 03-1CA21	1	西門子
37	選擇開關	3SB32 10-2DA11	1	西門子
38	指示燈（紅）	3SB32 44-6AA20	2	西門子
39	指示燈（黃）	3SB32 44-6AA30	2	西門子
40	指示燈（綠）	3SB32 44-6AA40	2	西門子
41	指示燈（藍）	3SB32 44-6AA50	2	西門子
42	主回路斷路器	5SJ6320-7CC20	1	西門子
43	3A空氣開關2P	5SJ6203-7CC20	2	西門子
44	6A空氣開關2P	5SJ6206-7CC20	2	西門子
45	16A空氣開關2P	5SJ6216-7CC20	1	西門子
46	主回路接觸器	3RT6Q 18一1AN21	1	西門子
47	熔斷器開關		1	國產
48	主回路快熔116A	NGTC 16A	3	國產
49	2 k '10圈的多圈申位器	22HP一10	2
50	10圈電位器的刻度旋鈕	B2	2
51	電壓面板表0-10V/DC（轉速刻度0-3000rpm）	CP-C72-N-3000rpm（10V）-F	1
52	電壓面板表0-10V/DC（轉速刻度0-3000rpm）	CP-C72-N-3000rpm（10V）-F	1
53	交流電壓面板表刻度0-300V	CP-T72V-N-0-3000V-F	1
54	中間繼電器	7760056060	8	魏德米勒
55	中間繼電器底座	7760056126	8	魏德米勒
56	端子端片	WAP16+35WTW	20	魏德米勒
57	端子	WDU1.5ZZ	100	魏德米勒
58	端子短接片(10P)	WDU1.5ZZ	20	魏德米勒
59	端子	WDU2.5ZZ	20	魏德米勒
60	端子	WPE1.5ZZ	20	魏德米勒
61	螺釘、螺母、平墊、彈墊	多種長度M4/M5/M6
62	6角柱撐桿(一端螺桿、一端螺孔)	若10cm長	24
63	信號電源1220VACIDC+/一12V 1A		1
64	帶單相標準插頭的電源線(5m)		1
65	主回路快熔座		2
66	線槽40mm*80mm		3m
67	連接導線1.5mm²		100m
68	連接導線1.5mm²		200m
69	連接導線1.5mm²(黃綠PE)		100m
70	各種尼龍扎帶
71	35mm標準安裝導軌		2m
72	實驗臺		1
73	實驗框架臺面板制作		1
74	電機安裝鋼板		1
75	成套		1
76	輔料		1
