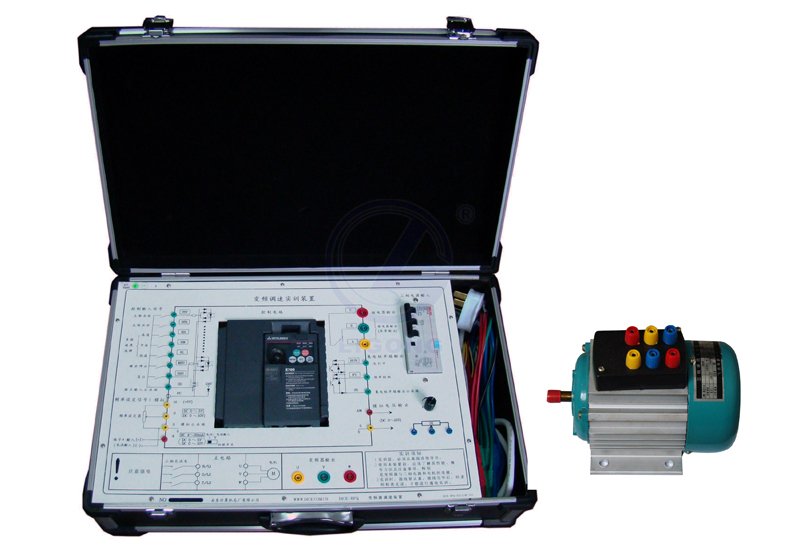

LG-BPQ01型變頻調速實訓裝置

一、LG-BPQ01型 變頻調速實訓裝置產品概述

“LG-BPQ01型 變頻調速實訓裝置”是在總結當前變頻調速實訓教學的基礎上，推出的一款新的變頻調速實訓裝置。為變頻技術實訓和考核提供了先進的操作平臺。可完成“變頻調速技術”課程的相關教學實訓。特別是系統提供開放式教學，可充分培養學生的實際動手能力。

二、產品尺寸

LG-BPQ01型變頻調速實訓裝置尺寸：534（長）*330（寬）*170（高）單位：mm。

三、技術性能

1、輸入電源：三相四線：~380V ±10％ 50Hz

2、工作環境：溫度-10℃~+40℃相對濕度<85％(25℃)海拔<4000m

3、安全保護：本實驗裝置帶有三相四線漏電保護開關，具有漏電壓，漏電流自動切斷電源等功能。符合國家安全標準。

四、系統組成

變頻器實訓組件

型號	說明
FR-E740-0.4kW	三相交流電380V供電，該機型用磁通矢量控制，實現1Hz運行150%轉矩輸出。ID，15段速度等功能選擇。內置RWM，實現更低噪音運行。內置RS485通信口。柔性PWM，實現更低噪音運行。
三相鼠籠電動機	輸入電壓：380V,電流：0.4A。功率：180W

五、實訓項目

變頻器控制實訓

1、變頻器功能參數設置與操作

2、變頻器報警與保護功能

3、多段速度選擇變頻調速

4、外部端子點動控制

5、外部端子遙控控制

6、控制電機運行時間顯示操作

7、控制電機正反轉運動控制

8、電壓監視器信號輸出及顯示

9、瞬間停電變頻器參數設定

10、外部模擬量變頻調速

*11、基于PLC數字量方式變頻器控制電機正反轉運行

*12、基于PLC數字量方式變頻器控制電機多段速度調節

帶“*”需配LG-PLC01/PLC02 三菱系列實驗箱配套使用
