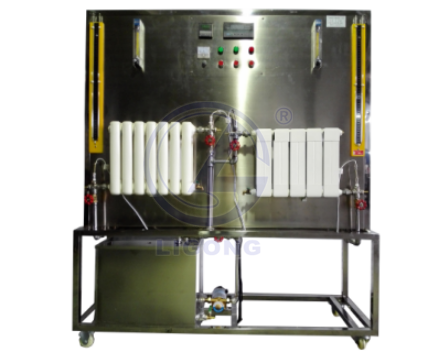

LG-RGX03型 散熱器熱工性能實驗臺
一、LG-RGX03型 散熱器熱工性能實驗臺技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率5.0KW。
2、304不銹鋼加熱水箱：容積80L，加熱功率4.5KW。
3、循環熱水泵參數： 流量：20L/min ，揚程：12m，功率：120W。流量計范圍：16-160L/h。
4、鋼制散熱器換熱面積3.2m2,銅制散熱器換熱面積2.6m2。
5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
6、外形尺寸：1200×500×1800mm，外形為不銹鋼可移動支架，帶雙剎車輪。
7、數字II型（選配）增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，配有數據采集，自動數據分析處理功能的軟件等。
二、主要配置：
不同形式合金散熱器，不銹鋼電加熱水箱，流量調節閥門組，轉子流量計，循環熱水泵，水溫控制儀表，U型壓力計，8路萬能信號變送輸出巡檢儀。
三、實驗目的：
1、了解低水溫散熱器熱工性能實驗臺的構造。
2、掌握散熱器散熱量的測定原理及方法。
3、測定不同散熱器的傳熱系數，計算并分析散熱器的散熱量與熱媒體流量和溫差的關系。
?
