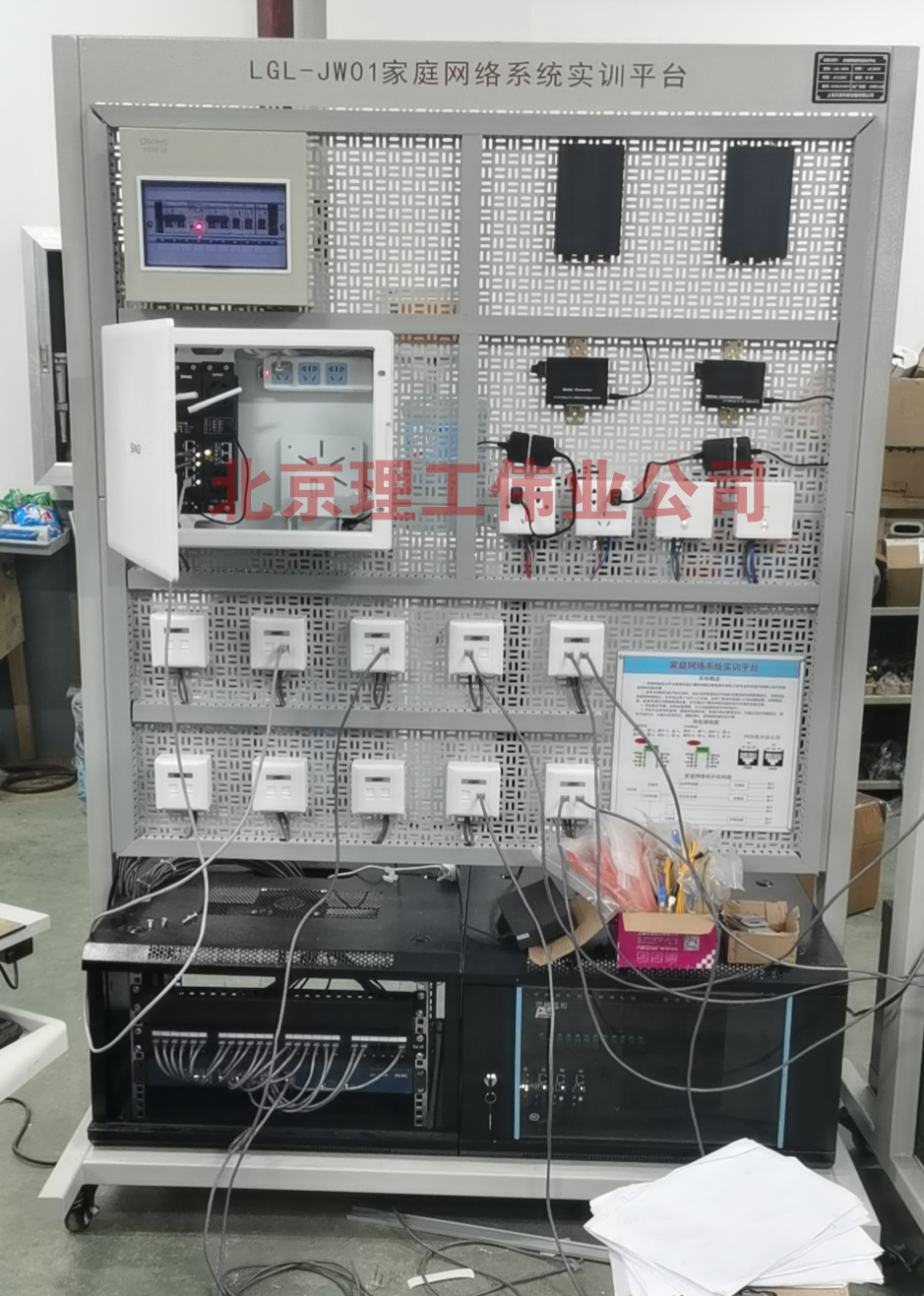

LGL-JW01型家庭網絡系統實訓平臺

一、設備參數
1、家庭網絡系統實訓平臺設備采用開放式網孔開型臺架、網絡設備、工業鋁型材支架、高級噴塑鋼網孔掛板、電源控制器、配備工業用電源模塊、輔材及工具等組成；配備有移動腳輪，方便移動及安裝。
2、家庭網絡系統實訓平臺能夠使學生完成設備與信息盤間的安裝與布線、進線水平布線的敷設及建筑物子系統中光纜、電纜、通訊線等敷設等項目，并可通過垂直子和水平布線系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其各系統接線技術要點。
3、電源：AC220V±5%、具有漏電保護
4、外形：1280×680×1800（mm）

二、設備配置：

序號	設備名稱	品牌	規格型號	數量	單位
1	智能家居實訓裝置	LIGONG	1280×680×1800mm	1	臺
2	配電箱	LIGONG		1	個
3	多孔防雷插座			1	個
4	網絡雙口面板			10	個
5	網絡模塊			20	個
6	理線架			1	個
7	24口配線架			1	臺
8	路由器			1	臺
9	24口交換機			1	臺
10	2米網絡跳線			20	根
11	網絡線			1	卷
12	水晶頭			1	盒
13	網絡系統架構圖			1	套
14	光纖收發器			2	個
15	光纖跳線			2	根
16	光纖接線盤			2	個
17	光纖耦合器			4	臺
18	無線AP			2	個

三、實訓項目
1、光端機傳輸過程的模擬
2、收發器傳輸過程的模擬
3、光跳線及光纖傳輸系統通斷的測試
4、測試報告的制作實訓項目
5、光纖模塊安裝操作
6、標準墻柜光纖設備安裝操作
7、光纖安裝板安裝聯接操作
8、跳線連接操作
9、各種信息端子與面板的拆裝
10、ST、SC和FC端子與光配線架和機柜的拆裝
11、熔接盒的拆裝
12、故障的判斷與處理
13、系統的設計與連接
