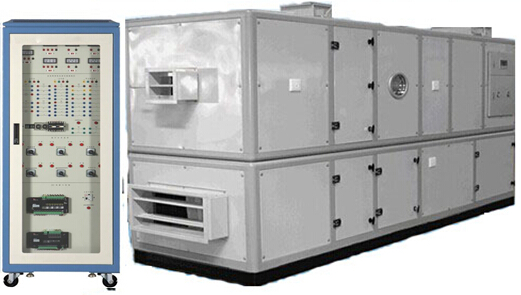

LG-KTZ01型組合式空調機組實訓裝置

一、系統配置及功能
LG-KTZ01型 組合式空調機組實訓裝置應集制冷系統、空氣處理、過程控制、工程組態技術于一體。組合式空調機組本身不帶冷、熱源，是以冷、熱水或蒸汽為媒介，用以完成對空氣的過濾、加熱、冷卻、加濕、消聲、熱回收、新風處理和新、回風混合等功能。能實現一次回風系統、二次回風系統的空氣處理過程，其配置及功能如下：
（1）熱泵空調機組：壓縮機、風冷冷凝器、水冷蒸發器、節流裝置、高低壓壓力表。
（2）新回風混合段（進風段/出風段）：設有檢查門，并配置初效過濾器。
（3）風機段（送風機段、回風機段）：風機出口安裝手動調節閥，風機應采用低噪聲高效率離心風機，安裝在減震座上，出風口設有帆布軟接管，座架上應裝有橡膠減震器或金屬彈簧減振器。
（4）表冷段：采用銅管串鋁片。
（5）加熱段：配置管狀電熱器。
（6）消聲器：采用微穿孔消聲器，與消聲段連接的前后各段必須帶檢查門。
（7）加濕段：采用蒸汽加濕器、高壓噴霧加濕器或濕膜加濕器。
（8）保護裝置：溫度保護器、高低壓力保護器、水流保護器、隔離保護器、缺相保護器、過流保護器、三相漏電保護器。
（9）電氣控制：電控柜、電源控制器、PLC可編程控制器、模擬量采集器、交流接觸器、開關按鈕、工業組態軟件。溫濕度傳感器、風速傳感器、溫度變送器、流量變送器。
（10）設備水系統采用鍍鋅管連接，并配套有手動套絲機，可以完成系統管路制作。
（11）技術性能
1）輸入電源：三相四線（或三相五線）～380V±10% 50Hz；
2）工作環境：溫度-10℃～+40℃ ，相對濕度＜85%；
3）系統容量：＜10kW。
（12）對設備及元件：
1)LG-KTZ01型 組合式空調機組實訓裝置采用的制冷壓縮機、膨脹閥、電磁閥、儲液器、換熱器、風機、溫濕度傳感器均采用國產知名品牌，結構緊湊，換熱效率高，運轉平穩、操作簡便、美觀大方、使用壽命長。
2)電氣控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制，符合國家安全標準；
3)LG-KTZ01型 組合式空調機組實訓裝置內的電器元器件采用知名品牌（施奈德品牌），整機采用微電腦PLC控制系統對各組件進行控制和操作。

二、實訓項目
（1）掌握組合式空調機組各段的結構與功能
（2）組合式空調機組的組裝與調試
（3）組合式空調機組溫度的控制與調整
（4）組合式空調機組送風量的控制與調整
（5）組合式空調加濕量的控制與調整
（6）可編程控制器的編程、調試和應用
（7）數據采集的實現方法和實際應用
（8）閉環反饋控制的實現方法和實際應用
（9）計算機組態監控的實現方法和實際應用
（10）變頻器控制組控制回路實訓
三、配置清單

序號	名稱	型號	數量	備注
一	整機部分
1	壓縮機	谷輪5匹ZW61KA-TFP-542	1套
2	高低壓力保護器	P830HME	1個
3	保護裝置	溫度保護器、水流保護器、隔離保護器、缺相保護器、三相過流漏電保護器	1套
4	風冷冷凝器	科威5P/380V風機	1套
5	水冷蒸發器	5P盤管式水冷冷凝器	1臺
6	過濾器	EK-165	1個
7	膨脹閥	丹佛斯067N2152	1個
8	四通換向閥		1個
9	混合初效段	袋式過濾，過濾面積2.8m²,過濾效率60%	1套
10	表冷段	銅管翅片式表冷器	1套
11	中間段		1套
12	加熱段	翅片鋼制加熱器，2KW	1套
13	加濕段	干蒸汽加濕機，孔徑Ф2 加濕量1KG/h	1套
14	送風機、回風機段	風機1.5KW 風量2000m²/h，低噪聲高效率離心風機，減震裝置，帆布軟接管，橡膠減震器或金屬彈簧減震器	1套
15	消聲段	微孔板，前后段帶檢查門	1套
16	箱體段	雙層壁板結構、內層為鍍鋅鋼板、外層彩色復合鋼板，中間采用30-50mm厚無氟聚氨酯封閉作為保溫材料，配套304不銹鋼底座，底座帶有4個帶剎車萬向輪，方便于設備移動	1套
17	不銹鋼底座	用于風冷熱泵機組固定	1個
18	三菱變頻器	采用三菱變頻器FR-D740，帶模擬量輸入控制	2個
19	水泵	其中一個變頻運行，一個工頻運行	2個
20	不銹鋼膨脹水箱	304	1個
21	故障及運行指示板	可指示工作電源、逆相缺相、水泵運行、主機運行、主機過載、高壓故障、低壓故障等工作狀態	1套
22	PLC	CPU224XP	1臺
23	PLC	EM231	3臺
24	觸摸屏	TPC7062KX	1臺
25	控制柜	70cm×60cm×190cm 含施耐德交流接觸器，熱繼電器，中間繼電器	1套
26	溫濕度傳感器、風速傳感器、溫度變送器、流量變送器	供電電壓：24V,4-20mA信號輸出	溫濕度傳感器2個、風速傳感器1個、溫度變送器4個、流量變送器1個
27	固定連接支架		1套
二	工具及資料
1	資料	指導書、軟件、PLC程序等	1套
2	維修工具	0-450管鉗，0-300活動扳手，長柄螺絲刀等	1套
