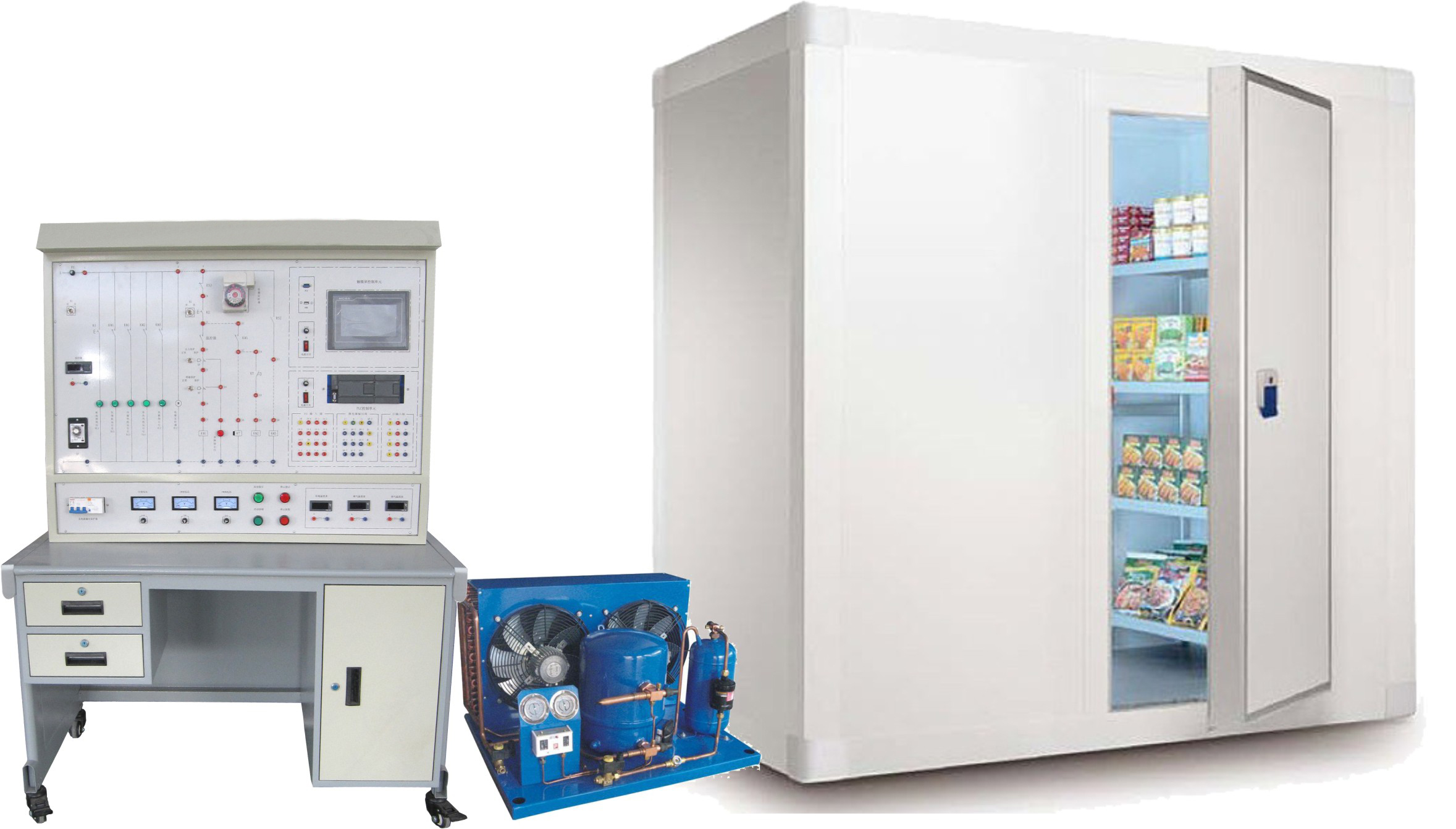

LGL-ZL05A型冷庫安裝實訓裝置

一、設備配置及參數
1、LGL-ZL05A型 冷庫安裝實訓裝置采用真實工業半封閉制冷機組和真實冷庫, 庫體采用裝配式冷庫。
2、冷庫庫板厚度100mm，庫板面板為0.5mm彩鋼板，內部保溫材料采用硬質聚氨酯泡沫塑料，性能要符合相關國家標準。庫板采用凸凹槽、偏心掛鉤拉緊的拼接形式。
3、冷庫庫板的防火等級為B1級。
4、冷庫安裝實訓裝置設有電流型漏電保護、過載保護、接地保護，高低壓保護等可對人身及設備進行有效保護，安全符合國家標準。
5、總控臺采用鐵質雙層噴塑結構，優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。
6、總控臺操作面板文字符號用現代彩色蝕刻噴描技術處理，面板標識清晰且經久耐用。
7、總控臺桌面為防火、防水、耐磨高密度板，設有抽屜。
8、實訓桌底部裝有四個帶鎖定功能的萬向輪。
9、總控臺設有獨立電腦放置位置。
10、提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
11、指針式電壓表量程為0～450V，精度2.5級。
12、數顯溫度表可以輸入4-20mA標準信號，采用PT100傳感器，測量范圍-50～50℃,精度0.5級。
13、主機實訓模塊采用S7-1200控制器，控制點數DI14/DQ10；板載 6個高速計數器和 4個脈沖輸出；支持以太網通信的通信模塊(連接到控制器的左側)，8個用于 I/O 擴展的信號模塊；運行速度0.04 ms/1000 條指令；具有以太網和RS485通信端口，用于編程、HMI 和 PLC 間數據通信調試過程以及控制器和人機界面的通信。
14、溫度采集模塊配置16路的模擬量輸入。
15、觸摸屏采用7寸液晶顯示，65536色，PROFINET通訊接口，8個按鍵，用戶內存10MB，帶一個USB接口，報警數量1000個，報警類別32個，支持畫面100張，變量800個，支持配方和歸檔處理。用于系統主機單元以太網通訊，控制和顯示各單元的運行狀態。
16、冷庫電氣控制考核面板上印有小型冷庫電氣控制原理圖，并設有相應測試點及信號燈。
17、制冷機組包含3HP全封閉制冷壓縮機、風冷冷凝器、視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成。
18、制冷機組包含真空壓力表，量程為-0.1～3.5MPa，精度2.5級。
19、冷庫內裝有庫燈、冷風機、化霜加熱絲等，冷庫外面留有出水。
20、冷庫安裝實訓裝置配套冷庫冷鏈物流監控系統：實現對機組運行工況和冷庫進行遠程故障診斷、遠程控制和監控，所有數據傳到云端，可以通過配置的移動端及APP進行運行工況設置，配套無線彩色中文觸摸屏，觸摸屏8寸。
21、二維碼識別功能：能通過手機掃描獲得該產品的相關資料。

二、技術參數：
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz。
2、裝置容量：5.4kVA。
3、冷庫中間隔開分為兩個庫，高溫庫（0～4℃）和低溫庫（-18℃）,冷庫庫體外型尺寸長、寬、高分別4000mm、3000mm、2200mm，在長度方向居中分為兩間。
4、制冷劑：R22。
5、制冷量：5.0~6.0 kW。
6、設有電流型漏電保護、過載保護、接地保護，高低壓保護等可對人身及設備進行有效保護，安全符合國家標準。
三、功能
1.冷庫制冷管道從主機到蒸發器之間的聯接，且管道之間、管道與制冷配件之間的聯接采用納子聯接的可拆卸聯接方式。
2.制冷系統的檢漏和保壓。
3.制冷系統抽真空。
4.制冷系統充注制冷劑調試。
