LG-NTKT01型暖通中央空調系統技能綜合實訓裝置

一、概述
LG-NTKT01型暖通中央空調系統技能綜合實訓裝置涉及供熱通風與空調工程技術、制冷與空調技術、機電設備安裝技術、電氣自動化技術、智能控制技術、工業網絡技術專業技術領域，能開展中央空調冷水機組工況調試、冷卻水系統安裝與調試、冷凍水系統安裝與調試、風機盤管安裝與調試、電氣控制系統安裝與調試、自動化系統編程與調試、中央空調系統操作維護等方面的實訓教學,其中機組機電設備、水循環系統、新風系統、電氣控制系統和自動化均采用開放式設計，符合現代中央空調實訓教學，適合暖通空調、電氣自動化、建筑設備相關專業教學，中央空調系統操作員技能鑒定和考核使用。

二、特點
    LG-NTKT01型暖通中央空調系統技能綜合實訓裝置是將中央空調微型化，同時保證整個中央空調系統的完整性和合理性，整套實訓設備可演示夏季制冷循環，冬季制熱循環，在蒸發器、冷凝器、冷卻塔等配置了溫度測量點，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。完全模擬了完整的媒水系統和冷卻水系統。讓學生全面地掌握中央空調技能知識。
1、控制器采用三菱FX3U可編程控制器，上位機軟件實時顯示系統運行狀態及數據。
2、實訓裝置直觀展示了中央空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有智能電量監測儀、真空壓力表、信號指示燈使整個系統的實時工作狀態一目了然；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
3、整套實訓裝置集管路安裝、制冷系統、現代電氣控制、電氣考核、物聯網信息化系統于一體，滿足對實訓的要求。
4、采用手動和自動兩種控制方法控制，并且可通過上位機軟件監測系統運行工況，即系統中制冷狀態、制熱狀態、溫度大小、設備運行狀態等情況。控制系統中采用連鎖控制、保護措施等一系列措施對系統進行保護控制。通過對PLC程序編輯，可改變系統的控制過程。
三、裝置組成及規格參數

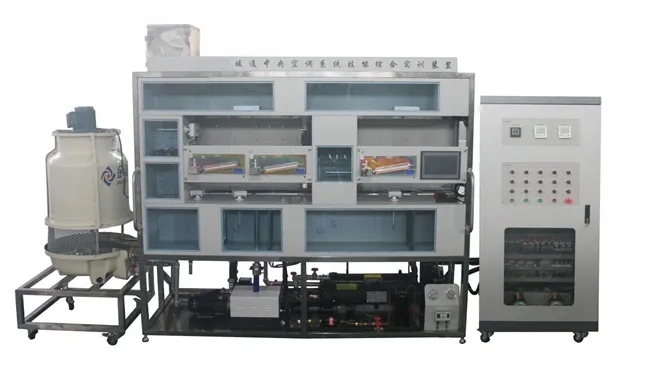

    LG-NTKT01型暖通中央空調系統技能綜合實訓裝置由中央空調實訓對象平臺、電氣控制柜、操作臺、制冷劑回收小車、電腦桌、工具車、中央空調設備三維實訓仿真軟件等組成。
1．中央空調實訓平臺（對象）
實訓對象平臺采用不銹鋼架制成，系統由制冷機組、冷卻水系統、冷凍水系統、集中式中央空調系統，半集中式中央空調系統等組成。
2.電氣控制柜
    主要由柜體、前后柜門、內部配置模塊、中央空調物聯網信息監控系統、無線智能考核系統、三相鼠籠異步電機等組成。采用冷軋鋼板，鐵質雙層亞光密紋噴塑結構。
3.操作臺
    采用鐵質雙層亞光密紋噴塑結構，主要由防火實訓臺面、桌面臺鉗等組成，主要用于放置工具和實訓操作。
4.制冷劑回收小車
    采用小推的的方式，方便制冷劑回收，系統主要由風量冷凝壓縮機組、真空泵組等成。
5.電腦桌
    電腦桌主框架采用30×30優質鋁合金型材，堅固耐用，安裝方便，
6.工具車
    工具車采用1.2mm厚的優質冷軋鋼板焊接組裝而成，堅固耐用
四、技術性能
1.電源：三相四線～380V±10% 50Hz
2.控制柜尺寸：800mm×800mm×1900mm
3.制冷劑類型：R22
4.最大供冷量：7.5kW
5.冷卻循環水泵：38L/min 揚程10米
6.冷凍循環水泵：50L/min 揚程12米
7.電加熱絲功率：300W/根
8.風機盤管：340m3/h
9.系統保護：具有高低壓力、過熱保護裝置
10.安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
五、實訓項目：
1、中央空調PLC點表設計
2、中央空調PLC流程圖設計
3、中央空調PLC編程和測試
4、中央空調工控組態工程制作與測試
5、中央空調自控系統運行與調試
6、中央空調的控制原理和控制流程
7、中央空調的啟動、運行、調試
8、中央空調運行工作情況、運行參數檢測分析
9、中央空調運行工況
10、中央空調水系統管路工具的使用
11、中央空調水系統管路的制作（鍍鋅鋼管、PPR管、保溫管）
12、中央空調水系統設計（同程、異程）
13、中央空調冷卻水系統管路的安裝及調試
14、中央空調冷媒水系統管路的安裝及調試
15、中央空調制熱水系統管路的安裝與調試
16、中央空調冷凝水系統管路的安裝及調試
17、中央空調傳感器安裝與檢測（溫濕度、壓差、溫度等）
18、中央空調制冷機組安裝與調試
