LG-DTF03型自動扶梯維修與保養實訓考核裝置

一、設備概述
LG-DTF03型 自動扶梯維修與保養實訓考核裝置是根據自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

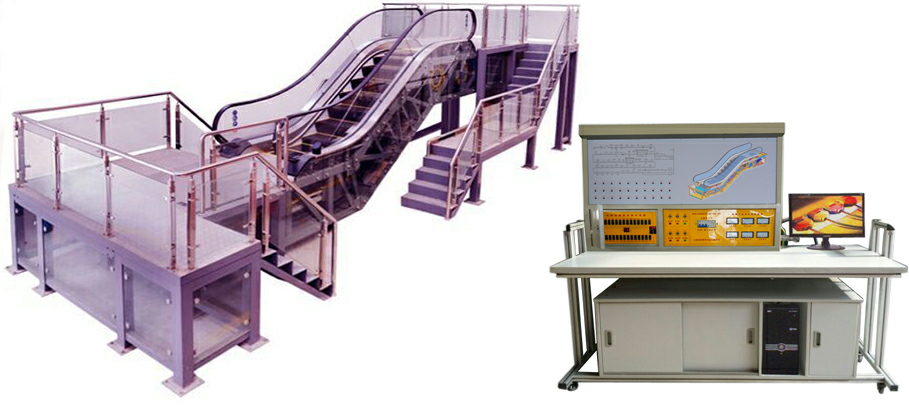

LG-DTF03型 自動扶梯維修與保養實訓考核裝置采用金屬骨架、曳引裝置、驅動裝置、扶手驅動裝置、梯路導軌、梯級傳動鏈、梯級、梳齒前沿板、電氣控制系統、自動潤滑系統等部分組成。特別設計的框架，為老師在實訓中對學生的教學和指導提供了非常方便的平臺。電氣控制部分采用默納克一體機控制系統，曳引機采用立式曳引機驅動，同時配套有相應的故障點設置，學生可以通過故障現象在裝置上檢測查找故障點的位置，并將其修復。學生也可以根據自動扶梯定期檢查的要求對其相應部位進行檢測和修護。通過在LG-DTF03型 自動扶梯維修與保養實訓考核裝置的實訓，使學生能夠真正學習和掌握自動扶梯的維保技術及技能。

二、技術參數
1. 工作電源：三相五線 AC380V /220V ±7% 50Hz；接地電阻不大于4Ω；
2. 工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3. 扶梯提升高度：1500 mm ；
4. 傾斜度：35°；
5. 梯級寬度：800 mm ；
6. 運行速度：0.5 m/s ；
7. 額定功率：5.5 Kw ；
8. 額定電壓：380VAC， 50Hz ；
9. 運行噪音：≤ 60 dB；
10. 外形尺寸：11300×3220×（2740+護欄高1000）mm ( 長×寬×高 )。
三、主要配置清單

序號	名稱	主要技術指標	數量	單位	備注
1	扶梯框架	材料：Q235標準型鋼；表面噴漆處理	1	套	1、扶梯框架采用Q235標準型鋼，平臺周圍設有扶手及防護欄； 2、整個支架分為三層，學生能夠全方位地對扶梯進行學習和實訓，同時也方便老師的實訓指導；
2	金屬桁架	材料：Q235A標準角鋼；表面噴漆處理	1	套	含梯路導軌
3	驅動主機	廠商：蘇州/通潤；型號：FT125；*大輸出轉速：39.2rpm；額定輸出扭矩：1499Nm；電機功率：5.5KW；減速箱減速比：24.5：1；制動型式：電磁鼓式；制動器工作電壓：AC220V；制動器維持電壓：DC110V；	1	套	含電機、減速箱、制動器、附加制動器；
4	驅動鏈	品牌：蘇州/巨人動力；型號：20A-2；節距：31.75mm；	2	條
5	梯級	廠商：蘇州/全勝；型號：TJ800A；材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS；	1	套
6	梯級傳動鏈	廠商：蘇州/潤力；型號：TL133A；節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS；	2	條
7	張緊裝置	梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258；	1	套	含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等；
8	扶手帶	廠商：上海/豫金；抗拉強度：≥25.0KN；扶手寬度：80mm；內口寬度：62mm；內口深度：10.6mm；	2	條
9	扶手帶摩擦輪	材料：鑄鐵襯橡膠	2	個
10	扶手導軌	導軌材料：Q235；	4	套	含冷拉金屬導軌和滾動軸承尼龍導輪組成；
11	扶手玻璃	材料：鋼化玻璃；厚度：10mm；	1	套
12	圍裙板	表面材質：不銹鋼；表面處理方式：發紋；	1	套
13	控制柜	廠商：蘇州/臺菱；型號：SY/DZ；拖動方式：交流星-三角；控制裝置：PLC；PLC型號：VH-20MR（臺灣豐煒）；電氣安全裝置：MCTC-PES-E1（默納克）；	1	套	接觸器：西門子；繼電器：西門子；
14	自動潤滑裝置	自動潤滑系統	1	套	含潤滑泵、濾油器、分油塊、毛刷及油管等；
15	樓層板	表面材質：不銹鋼；表面處理方式：防滑花紋板；	1	套
16	上下前沿板保護開關	型號：TS236	6	只
17	附加制動器檢測開關	型號：TS236	1	只
18	上下出入口安全開關	型號：TR236	4	只
19	上下圍裙板安全開關	型號：TR236	4	只
20	驅動鏈安全開關	型號：ZR236或QM-ZV10H236-02Z	1	只
21	梯級缺失傳感器		2	只
22	梯級鏈安全開關	型號：ZR236或UKS	1	只
23	梯級下陷安全開關	型號：ZR236或UKS	2	只
24	手動盤車工具		1	套
25	移動檢修開關		1	個
26	移動行燈	DC220V	1	個
27	實訓工具		1	套	詳見配套工具清單
28	隨機資料	相關說明書及圖紙	1	套

四、配套工具清單

序號	名稱	型號/規格	數量	單位	備注
1	卷尺	3m	1	把
2	萬用表		1	只
3	內六角扳手（組套）	BM-C9	1	套
4	全拋光梅花開口兩用扳手	10	1	把
5	全拋光梅花開口兩用扳手	13	1	把
6	全拋光梅花開口兩用扳手	16	1	把
7	全拋光梅花開口兩用扳手	18	1	把
8	T型六角扳手	5mm	1	把
9	開口扳手	8～10	1	把
10	開口扳手	12～14	1	把
11	開口扳手	17～19	1	把
12	一字穿心螺絲批	5×75	1	把
13	十字穿心螺絲批	2×75	1	把
14	工具箱		1	只
15	尖嘴鉗		1	把
16	斜口鉗		1	把
17	活扳手	300×36	1	把
18	鋼板尺	300mm	1	把
19	隨機文件		1	套
20	電氣原理圖		1	本

五、功能特點
1. 驅動鏈安全保護；
2. 錯、斷相保護；
3. 梯級鏈安全保護；
4. 扶手帶進入保護；
5. 非操作逆轉保護；
6. 梳齒板安全保護；
7. 圍群板安全保護；
8. 梯級下陷保護；
9. 電機過載保護；
10. 電路接地故障保護；
11. 梯級門隙照明；
12. 扶手帶斷帶保護；
13. Y – Δ 降壓啟動（無變頻時）；
14. 自動加油裝置；
15. 群圍板毛刷；
16. 梯級缺失保護；
17. 扶手帶速度監控；
18. 主機抱閘打開檢測；
19. 檢修蓋板打開檢測；
20. 梯級制停距離檢測；
21. 手動盤車裝置檢測。
六、實訓項目
1. 自動扶梯的基本安全操作與使用；
2. 梯級的拆裝操作；
3. 梳齒板的調整；
4. 梳齒前沿板的調整；
5. 扶手帶的張緊的調整；
6. 梯級鏈張緊的調整；
7. 雙排曳引鏈的調整；
8. 扶手雙排鏈的調整；
9. 制動器的調整；
10. 維護保養前的基本安全知識操作與；
11. 日常維護保養；
12. 自動扶梯緊急救援；
13. 自動扶梯安全回路故障查找及排除；
14. 自動扶梯檢修電路故障查找及排除；
15. 自動扶梯安全監控電路故障查找及排除；
16. 自動扶梯動力電路故障查找及排除；
17. 自動扶梯控制電路故障查找及排除。
