LG-DTZY01型電梯曳引系統安裝實訓考核裝置

一、LG-DTZY01型 電梯曳引系統安裝實訓考核裝置概述

LG-DTZY01型 電梯曳引系統安裝實訓考核裝置的作用是產生輸出動力，通過曳引力驅動轎廂的運行。主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩等部件組成。曳引系統又稱曳引機，為電梯運行提供動力，曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接，其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂，驅動力通過曳引繩與繩輪之間的摩擦力產生。

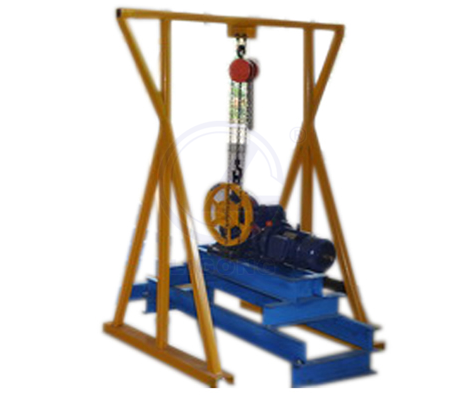

（圖片為參考，以實物為準）

二、結構特點

1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；

2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；

3、采用真實機構器件，使學生學到的與實際應用的一致；

4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。

5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。

三、技術指標

1、整機重量：≤600kg；

2、外形尺寸：4000mm×3200mm×4200mm（長×寬×高）；

3、限速器下行機械動作速度：≤0.75m/s；

4、安全鉗動作速度：≤1m/s；

5、曳引機額定速度：0.4m/s；

6、曳引機額定載重：450kg；

7、曳引機防護等級：IP41；

四、配置清單

序號	名稱	數量	單位	備注
1	鋼構平臺	1	臺
2	曳引機	1	臺
3	曳引機架	1	臺
4	緩沖墊	4	塊
5	工字鋼橫梁	2	條
6	曳引鋼絲繩	1	套	單向
7	繩頭組合	1	套
8	繩頭板	1	套
9	限速器－漲緊裝置	1	套
10	限速器鋼絲繩	1	套
11	盤車手輪	1	個
12	導向輪	1	個
13	C型鋼墊塊	4	塊
14	主軌支架	4	套
15	副軌支架	4	套
16	主導軌	2	條
17	副導軌	2	條
18	龍門架	1	套
19	安全鉗	1	對	漸進式
20	安全鉗連桿機構	1	套
21	主導靴	4	只	滑動導靴
22	轎廂反繩輪	1	個
23	反繩輪緩沖座	1	套
24	對重框架	1	套
25	對重反繩輪	1	個
26	對重導靴	4	只	滑動導靴
27	液壓緩沖器	1	個	耗能
28	聚氨酯緩沖器	1	個	蓄能
	安裝工具	1	套	扳手、螺絲刀、卷尺、錘子等
	隨機資料	1	份	實訓指導書與相關圖紙等

五、實訓項目

1、T型導軌（轎廂導軌）安裝與調整；

2、對重導軌安裝與調整；

3、曳引機架的安裝與調整；

4、曳引機的安裝與調整；

5、轎廂龍門架的安裝；

6、T型導軌上導靴的安裝；

7、安全鉗連桿的安裝；

8、對重框的安裝；

9、限速器的安裝；

10、曳引繩的懸掛；

11、漲緊裝置的安裝與調整；

12、T型導軌下導靴的安裝；

13、安全鉗與下導靴的調整；

14、限速器與安全鉗的聯動調整；

15、導軌與導靴的保養；

16、曳引機的保養；

17、曳引繩的保養；

18、限速器－安全鉗的保養；

19、人工盤車的練習。
