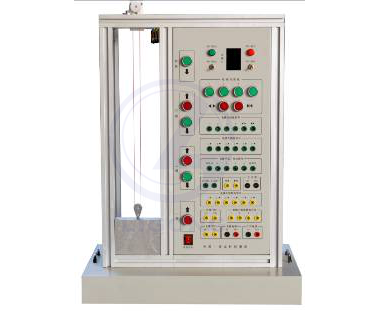

LG-DT4S型 四層電梯實訓模型
一、LG-DT4S型 四層電梯實訓模型設備概述
四層電梯實訓模型是我公司可編程控制實訓系列裝置的配套設備，可以在該設備上設計各種電梯控制實訓項目，設備采用安全連線的鏈接方式，便于安裝與拆卸；該模型設計合理方便學生接線、布線。整個模塊體積小、重量輕，方便擴展至其它實訓臺。
四層電梯實訓模型設備可完成電梯控制單元的實訓項目：自動平層；自動開關門指示；手動提前開關門；順向截梯，*遠端反向截梯；上下限位；層門聯鎖保護等項目。
二、技術參數
1、交流電源：單相AC 220 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=600mm×400mm×800mm；
4、整機功耗：≤0.5 kVA；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1）上電后當電梯沒處在一層時，按復位按鈕復位。初始狀態是關門指示燈亮，開關門門指示燈滅，按鈕向上，開門按鈕向下。
2）當有外呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，撥動關門按鈕向下，開門指示燈滅，然后撥動開門按鈕向上，開門指示燈亮延時5S后滅，再撥動關門按鈕向上。
3）當有內呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，撥動關門按鈕向下，開門指示燈滅，然后撥動開門按鈕向上，開門指示燈亮延時5S后滅，再撥動關門按鈕向上。
4）電梯未平層或運行時，開門按鈕和關門按鈕均不起作用。平層且電梯轎廂停止運行后，按開門按鈕轎廂門打開，按關門按鈕轎廂門關閉。
四、實訓項目
1）可編程控制器高級指令編程實訓；
2）傳感器應用技術實訓；
3）單電梯控制技術；
4）單項設備組應用技術；
5）線圈互鎖保護；
6）上、下限位保護；
7）遠程控制技術；
8）考核與實訓選擇；
9）可根據編寫好的程序進行實際接線，具有很強的實操性；
10）四層電梯控制實訓。
五、設備配置
|
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
|
1 |
直流減速電機 |
YGA37RG |
1 |
臺 |
|
|
2 |
四層電梯模型機械件 |
|
1 |
套 |
|
|
3 |
微動開關 |
HIGHLYss05 |
2 |
只 |
|
|
4 |
鈕子開關 |
KN32B |
2 |
只 |
|
|
5 |
船形開關 |
KCD4-201/N |
1 |
只 |
|
|
6 |
指示燈 |
LA38-11D |
5 |
只 |
|
|
7 |
指示燈 |
LA38-11D |
5 |
只 |
|
|
8 |
光電傳感器 |
PM-L24 |
4 |
只 |
|
|
9 |
開關電源 |
YL-025B |
1 |
只 |
|
|
10 |
指示燈AD16 |
AD16-16C |
1 |
只 |
|
|
11 |
指示燈AD16 |
AD16-16C |
1 |
只 |
|
|
12 |
拉手 |
863 |
2 |
只 |
|
|
13 |
安全插座 |
|
42 |
只 |
|
?
