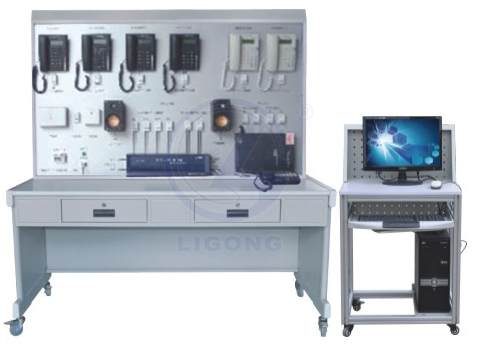

LG-T01型自動電話交換機系統實驗實訓裝置

一、LG-T01型自動電話交換機系統實驗實訓裝置設備參數及性能：
1、組成：
系統全部元器件均采用實物，自動電話交換機系統實驗實訓裝置主要由程控電話交換機、專用數字話機、電話打線鉗、電話機、音箱、模擬局機系統等組成。
2、系統實訓功能：
自動電話交換機系統實驗實訓裝置能進行各種模擬自動電話交換機系統操作演示，卡線刀、壓線鉗的使用訓練，電話插頭的制作與測試，配線架的安裝與卡線，話務臺功能和總機、分機功能的設置，交換機管理系統軟件的操作訓練，系統的設置及調試、線路的設計與連接，故障的設置、判斷及排除等實驗和實訓。

二、系統技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
三、實訓項目
實訓項目一：自動電話交換機功能的模擬
實訓項目二：常用的操作方法
實訓項目三：分機用戶的操作
實訓項目四：專用話機的操作
實訓項目五：計費管理軟件的操作
實訓項目六：分機參數的設置
實訓項目七：外線參數的設置
實訓項目八：系統的設計與連接
實訓項目九：故障的設置與排除
實訓項目十：系統的結構與安裝
四、設備參數
1、SW-2000HC
*低配置為16門用戶端口和4路中繼端口
2、系統中繼*大容量為：16路中繼端口
3、*低配置為16門用戶端口和4路中繼端口
4、開放式數字話機接口：配接1-4部數字專用話機
5、擴容用戶端口以：8路為遞增單元
6、擴容中繼端口以：4路為遞增單元
接口類型：
中繼分機進出接口：RJ45
HC系統總線板與分機板為連接25針插頭
HD系統總線板與分機板為連接航空針插頭
用戶接口：a、b線40V饋電中繼接口環路中繼線：呼入鈴流，呼出支流脈沖或雙音頻。
外設 接口：
電腦RS-232串口接口與PC奔騰3 以上的電腦連接，廣播接口、留言接口。背景音樂可連接U盤（USB接口選頂HD）
五、配置清單

序號	組成	數量
1	程控電話交換主機	1
2	專用數字話機	1
3	模擬局機（愛爾）	1
4	配線合	1
5	電話打線鉗	1
6	雙用壓線鉗	1
7	電話機	6
8	音箱	1
9	電話插座	1
10	電話端口	17
11	電話線	1
12	電話水晶頭	1
13	插座	2
14	總開關	1
15	鎖開關	1
16	電腦	1
17	實訓桌和實訓屏架	1
