LG-B04型綜合布線實訓室成套設備

一、LG-B04型 綜合布線實訓室成套設備產品概述：

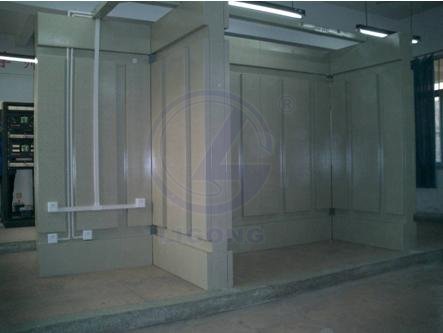

隨著網絡技術的發展，綜合布線技術日新月異，本公司研制的LG-B04型 綜合布線實訓室成套設備由12塊不同功能的金屬面板組成的模擬墻。綜合布線實訓室成套設備每座實訓模擬墻上進管孔、鋼面板、安裝孔、縱向凹槽、橫向凹槽等功能模塊。鋼面板表面有橫向、縱向網狀均勻布置的安裝孔，鋼板內側對應安裝孔位置焊有螺帽，安裝孔直徑5毫米，開孔間距為60毫米。綜合布線實訓室成套設備模擬墻正上方開有進管孔直徑20毫米，由橋架引20mmPVC管彎折操作后通過進管孔進入模擬墻，再由上部橫向凹槽穿出。

二、產品結構：

全鋼無骨架結構，鋼板厚度全部為2mm。鋼面板折邊至少2折，每兩條*近的折邊距離必須小于500毫米。獨立墻體尺寸1200×2400×250mm。

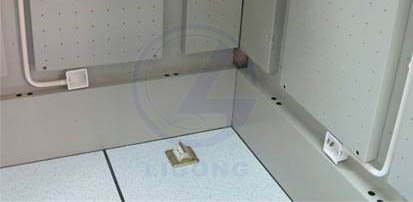

每座實訓單體墻有對稱的兩個墻面，每個墻面布有2道橫向和縱向凹槽，凹槽深度50mm，寬度100mm，下部橫向凹槽距離地面300mm。鋼面板表面設有60X60毫米的安裝孔用來安裝各種線管、插座、線槽等，實訓過程只需要采用螺絲安裝保證無塵操作。模擬墻外部平整美觀，表面看不見墻體安裝螺絲或鉚釘。為保證產品絕對安全，不會產生傾覆的危險，綜合布線模擬墻*下層的安裝面板必須開孔與地面的地腳螺栓固定。

三、產品功能：
每獨立實訓墻體安裝2個墻面，每個墻面滿足2-3名學生同時實訓，每兩個墻體形成的區間能滿足4-6人實訓，每組學員實訓內容一致，實訓環境真實重現工程現場實際環境，能夠實訓明裝施工內容和隱蔽施工內容，包括明裝各種線管、插座、線槽和隱蔽暗裝線管、插座等，并且要求實訓內容符合國家規范要求。面板有橫向、縱向的凹槽以滿足墻內隱蔽施工實訓內容，如在距離地面30厘米處有橫向凹槽用于安裝暗狀信息面板，以符合國家相關標準。鋼制實訓模擬墻不是一個孤立的設備，而是整體解決方案的一部分，它不僅能夠進行工作區和配線橋架的實訓操作。與電子配線裝置及建筑群及弱電井道展示裝置配合，能夠完全覆蓋綜合布線七大部分的內容，對綜合布線七大部分進行清晰的表現。各子系統的通道要相互獨立方便學生認識。保證實訓次數5000次以上。

四、實訓目的：

該區域實訓的內容是綜合布線系統工程中施工部分，主要實訓綜合布線工程中動手部分*多的各種施工操作，從而使學生掌握*基礎的施工技能。
五、實訓項目：

模塊面板安裝、水晶頭制作、PVC管固定、線槽固定安裝、各種電鉆使用、穿線引線、線纜整理綁扎、橋架安裝、線纜標識管理、網絡配線架理線架安裝、語音配線架安裝、網絡語音轉跳技術、機柜拆裝、光纖終端盒安裝、程控交換機設置、光纖跳線的轉跳，*后完成一整條鏈路的安裝。

六、實訓室規劃與配置

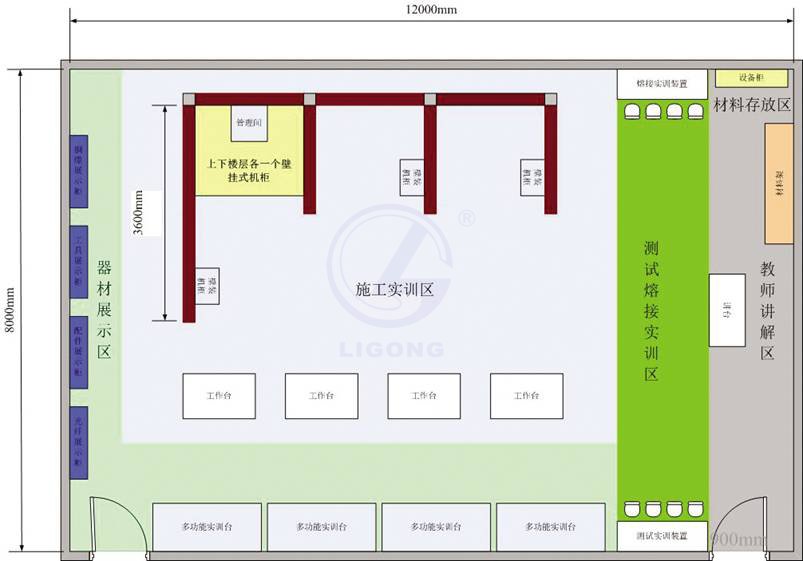

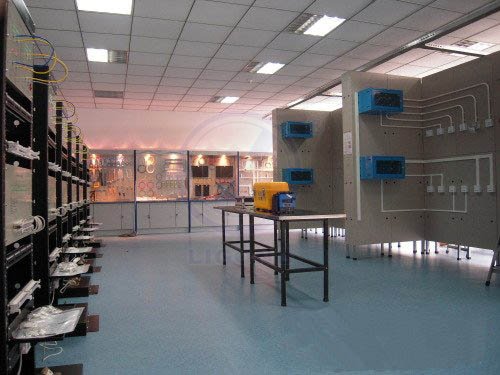

（整體規劃布置圖）

1、使用材料：

鋼制模擬墻、橋架及配件、RJ45模塊、RJ45水晶頭、網絡和語音跳線、超五類模塊、面板、PVC管槽及配件、線槽及配件、扎帶、標簽、CAT 5E線纜、光纖、大對數電纜、網絡配線架、語音配線架、光纖終端盒、各類布線工具、電鉆等。

2、實訓項目
1) 布線設計
2) 測量安裝
3) PVC管切割
4) PVC槽裁剪
5) PVC管敷設
6) PVC槽固定
7) 86盒安裝
8) 取網線

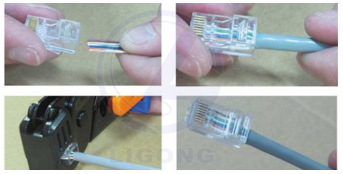

9) RJ45水晶頭制作
10)模塊端接
11)信息面板安裝
12)配線架端接
13）配線架端接

（一）布線綜合實訓單元：

1、網絡綜合布線系統實訓裝置高2.45米，能仿真模擬綜合布線系統中的垂直子系統、建筑群子系統、配線子系統、進線間子系統、設備間子系統等。
2、豎井模擬裝置，厚度不小于0.2m，高度不小于2.45m，寬度不小于0.25m。能安裝橋架結構，豎井全鋼結構，模擬建筑物的豎井，豎井高度貫穿整個裝置，模擬綜合布線垂直子系統，要求豎井可以支持實訓環境，學生可以從模擬豎井的三層布放線纜到一層。
能與上海華育教學設備有限公司綜合布線模擬墻組合形成綜合布線系統七大部分。
3、橋架及配件，150×100×1.2mm橋架。
4、電信進線箱，鋼制結構，模擬電信進線1只
5、6U壁掛機柜3只
6、機架及配件，9U19寸標準機柜1只
7、程控交換機，4進16出1套
8、電話機2部（有免提功能）
9、光纖終端盒，12口ST連接頭1只
10、網絡配線架，24口標準配線架4只
11、110配線架，100對，4只
12、理線器2只
13、仿真模擬垂直子系統能實現光纖布線，雙絞線橋架布線。能與綜合布線模擬墻共同組成綜合布線六大子系統，以展示目的為主

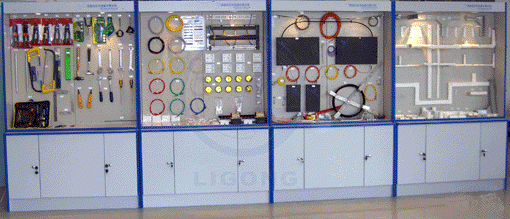

（二）展示教學單元：
（1）實訓要求：
1、根據展示柜所展示的所有展品，說出每個展品的名稱，差異性及用途。
2、理解雙絞線系統中一整條鏈路中包含哪些裝置和設備。
3、理解光纖系統中一整條鏈路中包含哪些裝置和設備。
（2）實訓內容（具體操作要求）：
1、觀察綜合布線雙絞線系統展示柜，并且理解鏈路的概念。
2、觀察綜合布線光纖系統展示柜，并且理解鏈路的概念
3、觀察綜合布線常用工具展示柜。
4、觀察綜合布線常用材料展示柜。
5、根據觀察，把所認知的展示品的名稱與實物相對應，若為同等功能的材料，得出其差一點。
6、將所有展示品用途填寫在過程記錄中的表格中。

1-1銅纜系統展示柜
包括內容：超五類銅纜5米，六類銅纜5米，阻水銅纜5米，地毯電纜5米；銅纜跳線10根；RJ45模塊10個，RJ11模塊10個；RJ45頭10個，RJ11頭5個；雙口地彈插座2個；面板+底盒10套； 24口RJ45配線架1個；50回110配線架2個，100回110配線架2個；理線環2個，標記環1盒；銅纜樣品展板1個，銅纜連接回路2種。
1-2光纖系統展示柜
包括內容：室外光纜5米，室內光纜10米，光纖20米；光纜熔接盒2個，光纜配線架2個；ST偶合器5 個，SC偶合器5個；ST—ST跳線2根，SC-SC跳線2根，
ST-SC跳線2根；架空鋼纜2米，掛鉤10個，緊線器1套，繞線器1套，拉攀4個，支架6個。架空鋼纜+光纜工程模擬實例1套。
1-3常用工具展示柜
包括內容：RJ45壓線鉗2把；RJ11壓線鉗2把；RJ45/RJ11組合鉗2把；線序測試儀1臺；打線鉗2把；五對打線工具1把；剝線鉗2把；牽引線1根；光纖剝線鉗1把；開纜刀一把；榔頭1把；螺絲刀2把；手工鋸2把；鋼鋸條5個；活扳手1把；呆扳手1把；棘輪扳手1把；鋼卷尺1把；彎管器1把；鉆頭5個；線管剪1把；水平尺1把；拐角尺1把；電工箱1套。
1-4常用配件、管槽展示柜
包括內容：60PVC線槽/陰角/陽角/直角/堵頭/三通5套；40PVC線槽/陰角/陽角/直角/堵頭/三通5套；20PVC線槽/陰角/陽角/直角/堵頭/三通5套；Φ40PVC線管/彎頭/接頭/三通/管卡5套；Φ20PVC線管/彎頭/接頭/三通/管卡5套；100鋼制橋架/陰角/陽角/直角/三通1套；三角支架5個；Φ3鋼纜5m；Φ6U型卡10個；各種塑料線扎50個；膨脹螺栓10個；M6螺絲10個。

（三）配線實訓單元

1、實訓目的：掌握網絡配線技巧。
2、實訓項目：安裝網絡設備、強化訓練打壓網絡模塊，測試模塊驗證結果。
網絡配線作為綜合布線常見的操作，是綜合布線課程必須掌握的施工技巧，我們通過我司的綜合布線電子配線實訓裝置來實現。
上海華育電子配線裝置貼近工程實際、操作方便、外觀美觀、堅固耐用，能夠幫助使用者熟練掌握網絡配線和端接技術。指示燈直觀顯示壓接線端接連接狀況和線序，能夠直觀判斷壓接線的各種故障情況。
完成一個模塊8芯打壓之后，能通過指示燈逐個顯示通斷及錯誤判斷。當8芯打壓完成后，出現反接等錯誤時能通過閃爍指示燈判斷錯誤。
開放式網絡機架操作方便、外觀美觀、堅固耐用，能夠幫助使用者熟練掌握網絡配線和端接技術。安裝工程實際中所應用到的網絡配線架和語音110配線架，操作網絡打線、網絡端接實訓內容，并且與施工實訓所用到的上海華育鋼制模擬墻形成綜合布線實驗系統，學生完成從信息面板安裝開始布放，到開放式機架的配線架端接，形成一條永久鏈路。

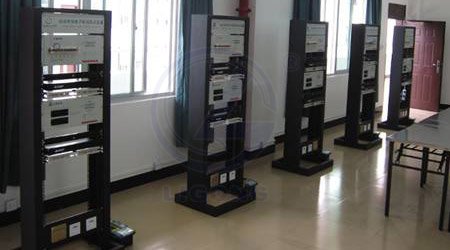

3、電子配線實訓裝置

1.8米機架一套，尺寸1800×600×530mm
24口配線架2個
110配線架2個
理線器4個
電子打線測試裝置4U模塊1套，電子跳線測試裝置4U模塊1套
信息地插1個、電源地插1個
產品結構：
標準全鋼機架結構，機架下部有4個低腳螺絲地面固定，保證設備牢固，能夠承受實訓時打線的沖擊力。
24口配線架、110配線架、理線器安裝在機架上。
電子打線測試裝置、電子跳線測試裝置可直接固定在機架安裝孔上。
機架上安裝有帶數據和語音模塊的信息地插2個。
產品功能：
網絡綜合布線系統實訓裝置能夠進行網絡配線、端接、跳線制作、測試實訓。
能與配線架、跳線架等設備配合進行多次和多種鏈路壓接線實訓，真實體現綜合布線工程技術應用。

（四）光纖熔接實訓單元（光纖熔接機、熔接實驗臺）

1、實訓目的：光纖熔接在綜合布線工程中已經是相當普及的光纖連接方式，學會光纖熔接機的使用將會大大提高學生的就業競爭力。

2、實訓項目：光纖熔接機的使用、光纖熔接原理介紹。
3、使用材料：光纖熔接機、光纖熱縮管、光纖耗材、光纖熔接實驗桌。學生通過熔接實訓區的實訓，掌握目前主干網絡使用*廣泛的光纖連接技術，并且對光纖的構造有更深入的了解，并且通過光纖的熔接，測試，更深入的理解各種阻礙光纖傳輸的因素。
光纖通信本身的優點很多，但其連接就不象電線連接那么簡單，光纖熔接機就是利用電弧放電原理對光纖進行熔接的機器。
光纖熔接機主要特點都差不多：快速、全自動熔接，結構緊湊、輕巧，彩色顯示屏幕，可同時觀測 X，Y光纖，體積小，重量輕，提供存儲熔接數據等功能，適用光纖類型廣泛：SM、MM、DSF等光纖都可以。由于光纖熔接需要操作較為復雜的精密儀表，學生經過一次講解很難掌握使用方法，所以輪到每個學生操作時，老師都必須在旁一次一次的指導。但是一次實訓可能有30-50人的實訓，指導老師的講解次數可能也在10-30次不等，對于老師來說工作量非常大。基于這種現狀，上海華育教學設備有限公司研發的熔接實訓桌，安置顯示裝置，播放光纖熔接的過程錄像，快進或者播放下一段等功能。學生可以根據自己的情況播放錄像。

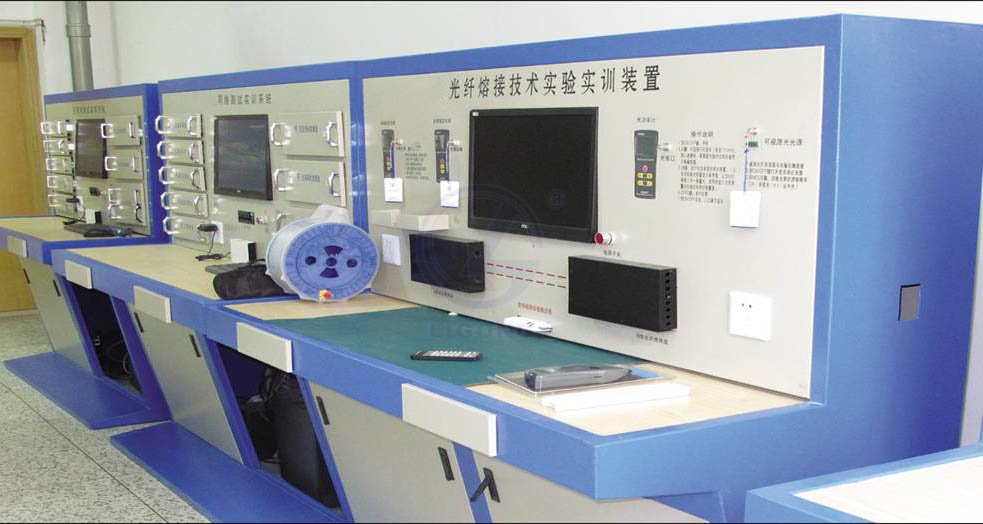

4、熔接實訓臺

功能模塊滿足模擬光纖永久鏈路和通道鏈路模型，能實現多鏈路連通，配置專用安裝盒固定，支持光纖保護、光纖固定等功能；功能模塊滿足光纖熔接實訓，提供光纖熔接的特殊環境，以保證不損壞設備。配置防靜電膠墊。功能模塊滿足光纖鏈路數據傳輸性能測試，可測試出光功率及衰減值，能支持FC/SC/ST通用接口，數據發生模塊支持連續及脈沖兩種信號，測試系統支持自動關機功能，顯示系統支持背光功能，具有波長選擇開關，模擬各種不同波長環境，顯示數據可調節絕對值和相對值；功能模塊配置650nm的激光發生器，輸出功率1mw，譜寬＜5nm，發生器能支持連續信號與脈沖信號的切換，支持CW和2Hz，發生器功率能滿足光纖傳輸5km，在紅光外泄出即可找到光纖跳線或發現故障點位置；功能模塊支持常用光纖維護的實訓，必須滿足各種光纖連接件的檢測功能，能放大光纖端面400倍，并且能直觀顯示端面平整情況和整潔情況，配置專用清潔套件，滿足光纖無塵操作要求。

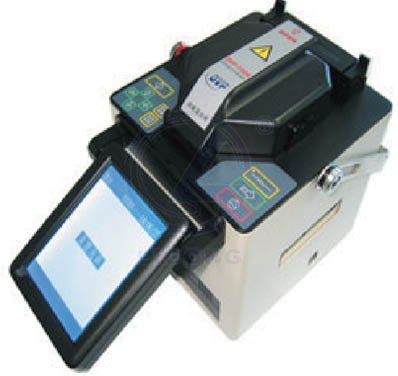

5、光纖熔接機

5.1 產品特點：
5.1.1 適用光纖：單模、多模石英光纖，包層外徑125∪m（標準）單模芯徑4-14∪m，多模芯徑50、 62.5∪m，光纖切割長度16mm(標準)；
5.1.2標準性能：平均接續損耗0.01dB多模/0.02dB單模(標準剪斷法測量)，典型接續時間10秒，典型加熱時間30秒，回波損耗優于60dB；
5.1.3熔接程序：10組工廠預置單模程序，10組用戶定義程序，用戶可根據情況設置參數；接續損耗存儲：5000個接續結果；
5.1.4加熱器：內置加熱器，典型加熱時間30秒，加熱速度世界*快，大幅提高工作效率；屏幕顯示：同時顯示X軸、Y軸方向光纖圖像，顯示當前日期時間，顯示當前的工作狀態；
5.1.5屏幕尺寸5英寸LCD；
5.1.6工作方式：程序選擇自動/手動，接續操作自動/手動，加熱操作自動/手動；
5.1.7環境條件：工作溫度-10~+50℃，保管溫度-40~+60℃，工作濕度<95%RH(不結露)，工作海拔0~4000米，深凹式防風蓋，在15m/s的強風下能進行接續工作；
5.1.8網絡綜合布線系統實訓裝置電源：交流電源220V+15% 50Hz 30W，直流電源10~13V 25W。

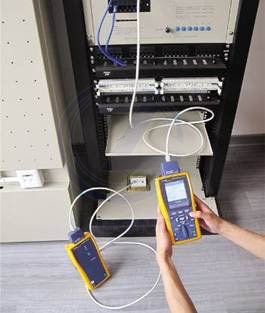

（五）測試技術實訓單元

1、實訓目的：測試技術是綜合布線系統工程中技術含量很高的技術工種，該區域實訓要求學生完全掌握測試技術、國際測試標準參數、專業儀表的使用、各類故障線纜的判斷等。
2、實訓項目：認證測試儀表的使用、驗證測試儀表的使用、國際國內測試標準的理解掌握，各種參數不合格現象的模擬測試等，包括光纖以及雙絞線。
3、使用材料：專業測試儀表、驗證測試儀表、光纖測試選件、各種故障線纜。
在綜合布線工程中，我們發現很多工種，如拉線、做水晶頭、打模塊，其技術含量一般，只要普通的工人經過簡單的培訓即可操作，而作為高層次學生，如果以此作為資本去市場上競爭，其實是沒有任何優勢的。但是網絡測試技術，作為綜合布線實施中*有技術含量的部分，必須有扎實的理論基礎和實際的經驗，就可以作為我院畢業生競爭的亮點。

4、近端串擾（NEXT）

近端串擾（NEXT）及遠端串擾（ELFEXT）測試用于自動測量在電纜近端和遠端的串擾。串擾量過高會導致過多的傳輸錯誤、數據丟失和其它問題，致使網絡系統變慢。
其故障原因有可能是線對串擾太多，造成各個線對之間的干擾增大。其根本原因之一是破壞了雙絞線原先的雙絞結構，原先雙絞結構設計初衷就是為了屏蔽高頻信號的信號外漏對相鄰線對的干擾。
5、回波損耗測試
本測試用于測量反射信號與傳輸信號強度之比。質量好的線纜具有小的反射信號。本指標也出反映不同元件之間的阻抗匹配程度。
回波損耗不合格的原因有很多，有可能是因為對線纜拉線過猛，破壞了銅線銅質的結構，拉長變形，或者彎曲變形，造成其傳輸阻抗不連續，其根本原因之一就是由于線纜傳輸信號時，遇到阻抗不連續的介質，造成信號的變型傳輸，造成回波損耗不合格。
