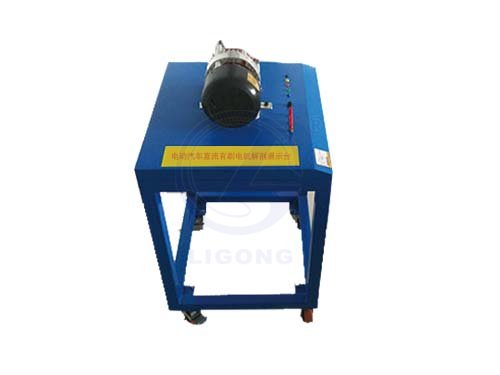

電動汽車直流有刷電機解剖展示臺

電動汽車直流有刷電機解剖展示臺是主要是由電動汽車直流有刷電機以及其他零部件組成等，下面就來為您介紹一下電動汽車直流有刷電機解剖實驗臺吧!
電動汽車直流有刷電機解剖展示臺中電動汽車直流電機
電動汽車直流電機結構
該新能源實訓設備的電動汽車直流電機主要由轉子、換向器、電刷、組成;
轉子
轉子(也稱為電樞)由一個或多個繞組構成。然而當這些繞組受到刺激時，會產生一個磁場。轉子磁場的磁極將與定子磁場的相反磁極相吸引，從而使定子旋轉。在電機旋轉過程中，會按不同的順序持續激勵繞組，因此轉子產生的磁極絕不會與定子產生的磁極重疊。轉子繞組中磁場的這種轉換被稱為換向。
電刷和換向器
該設備的電機與其他電機類型 (即，無刷直流電機和交流感應電機)不同，BDC電機不需要控制器來切換電極繞組中電流的方向，而是通過機械的方式完成BDC電機繞組的換向。在BDC電機的轉軸上安裝有一個分片式銅套，稱為換向器。
隨著電機的旋轉，碳刷會沿著換向器滑動，與換向器的不同分片接觸。這些分片與不同的轉子繞組連接，因此，當通過電機上的電刷上電時，就會在電機內部產生動態的磁場。需要注意電刷和換向器由于兩者之間存在相對滑動，因而是BDC電機中*容易損耗的部分，這一點很重要。
定子
定子會在轉子周圍產生固定的磁場。這一磁場可由永磁體或電磁繞組產生。BDC電機的類型由定子的結構或電磁繞組連接到電源的方式劃分 (欲知BDC電機的不同類型請參見步進電機的類型)。
電動汽車直流電機特點
1.調速性能良好：直流電機具有良好的電磁轉矩控制特性，可實現均勻平滑的無級調速，具有較寬的調速范圍。
2.起動性能好：直流電機具有較大的起動轉矩。
3.具有較寬的恒功率范圍：直流電機恒功率輸出范圍較寬，可確保電動汽車具有較好的低速起動性能和高速行駛能力。
4.控制較為簡單：直流電機可采用斬波器實現調速控制，具有控制靈活且高效、質量輕、體積小、響應快等特點。
電動汽車直流有刷電機解剖展示臺就是根據電動汽車直流電機結構與特點等研發的，我們也可以根據客戶的需求定制，該新能源實訓設備隸屬于汽車教學設備系列，該設備適用于各類汽車院校教學。
綜上所述，以上就是介紹的電動汽車直流有刷電機解剖展示臺：http://www.bjlg.com，請大家繼續關注北京理工偉業科教有限公司的網站，還會繼續為您更新關于電動汽車直流有刷電機解剖展示臺的內容。
