LG-MPS01型模塊化柔性自動化生產實訓系統（六站）

LG-MPS01型 模塊化柔性自動化生產實訓系統（六站）是一套綜合了實際工業生產中大量應用到的復雜控制過程的教學培訓裝置。根據現代生產物流系統發展和未來趨勢而專門設計，其主要由物料供應站、物料檢測站、物料加工站、物料裝配站、機械手搬運分揀站、自動化倉庫站、傳感器、變頻器、步進電機控制器、人機界面、PLC控制系統、氣動控制系統、網絡控制系統、接口單元等組成。以培養學生專業知識應用能力、綜合實踐能力、創新能力為主要目標。

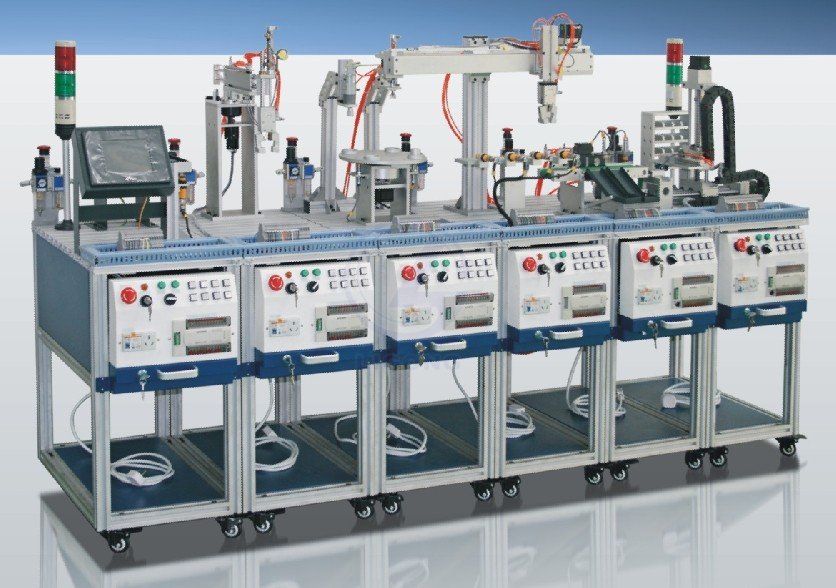

圖片僅供參考

一、LG-MPS01型 模塊化柔性自動化生產實訓系統（六站）主要性能特點：

靈活性：整個系統由多個站點組成，單個站點可獨立進行實驗，在需要進行復雜系統訓練時可以將現有站點組裝各種不同控制系統，各個控制站點通過串行通訊鏈接。
專業性：系統囊括了機電一體化學習中電機驅動、氣動、PLC（可編程控制器）、傳感器等多種技術，解決了學生不能在實際生產線上操作訓練的問題，指導教師可以對學生進行從設計、組裝、編程、調試到檢查問題和維護等一系列課題的不同層次的教學培訓。
模塊化：從不同的模塊到工作單元，從單獨的工作單元到整個MPS系統，各工作單元之間具有柔性的組合方式。
安全性：系統具有短路保護、急停保護、限位保護、智能保護等各種保護功能，可確保人身與設備安全。
二、實訓內容：
1、傳感器應用技術培訓
電感式傳感器、光電式傳感器、霍爾傳感器、電容式傳感器、漫反射型傳感器等多種類型傳感器的應用實訓。
2、氣動技術培訓
多種電控氣動閥、氣缸、氣動夾爪、真空吸盤、真空發生器、過濾調壓閥、無桿氣缸等應用實訓。
3、 PLC 技術培訓
所有輸入/出接口都采用集成面板開放式對外插接，可與各個配有插頭的元件任意連接，各個站點之間采用RS485串行通訊方式實現連機分布控制。
4、電氣控制系統培訓
電控部分全部按照工業標準和習慣進行設計，各個傳感器接線端口都標號插接式對外連接，并以附件方式提供全部設計圖紙和說明書。
5、機械系統拆裝調試培訓
系統可讓各組學員將機械部分進行拆裝后可分解為上料檢測及送料實訓臺、變頻傳輸帶實訓臺、物料分揀實訓臺、工業機械手實訓臺、物料分揀實訓臺、立體倉庫實訓臺等多個實訓臺，也可按照提供組裝圖紙和電氣圖紙進行組裝搭建重裝，并且調試至系統可正常，這對提高在校學生動手能力有極大幫助。本系統機械部份采用移動式設計學員可將移動式模塊從新組合成流程各不相同的各種形式系統。
6、電機驅動技術培訓
系統上有配備有步進電機、變頻電機、直流調速電機，有雙軸和單軸兩種方式，系統配帶有一套變頻調速模塊，其中還有其它各種電機。
7、計算機組態監控技術培訓
該系統采用的是國內流行的典型工業控制組態監控軟件(組態王/MCGS)。通過該軟件的學習可了解通信網絡的基本結構，組態監控軟件的基本構架，組態軟件基本使用方法，以及了解實際工程中的常見問題及處理方法。
8、網絡技術培訓
該系統各單元設計可完全獨立工作，學生依據控制要求編寫本單元PLC程序，并調試正常后，通過網絡技術，把多個單元連成一套完整的現代生產線實訓系統。
三、技術指標
1、輸入電壓：220V/380V;
2、執行驅動電壓：24V/5A;
3、環境溫度：0-55℃（工作）-20-70℃（保存）;
4、相對濕度:35-85%（無冷凝）;
5、接地:第三種接地;
6、總重量：228Kg；
7、氣源:0.4Mpa-0.55Mpa;
8、工作環境:禁止腐蝕性，可燃性氣體接觸，防止導電塵埃。
9、單站尺寸：400×800×800 （不含模塊高度）
備注：（該系統可跟據要求提供6站、8站兩種型號）
